Коррегирующее устройство Советский патент 1984 года по МПК A61H7/00

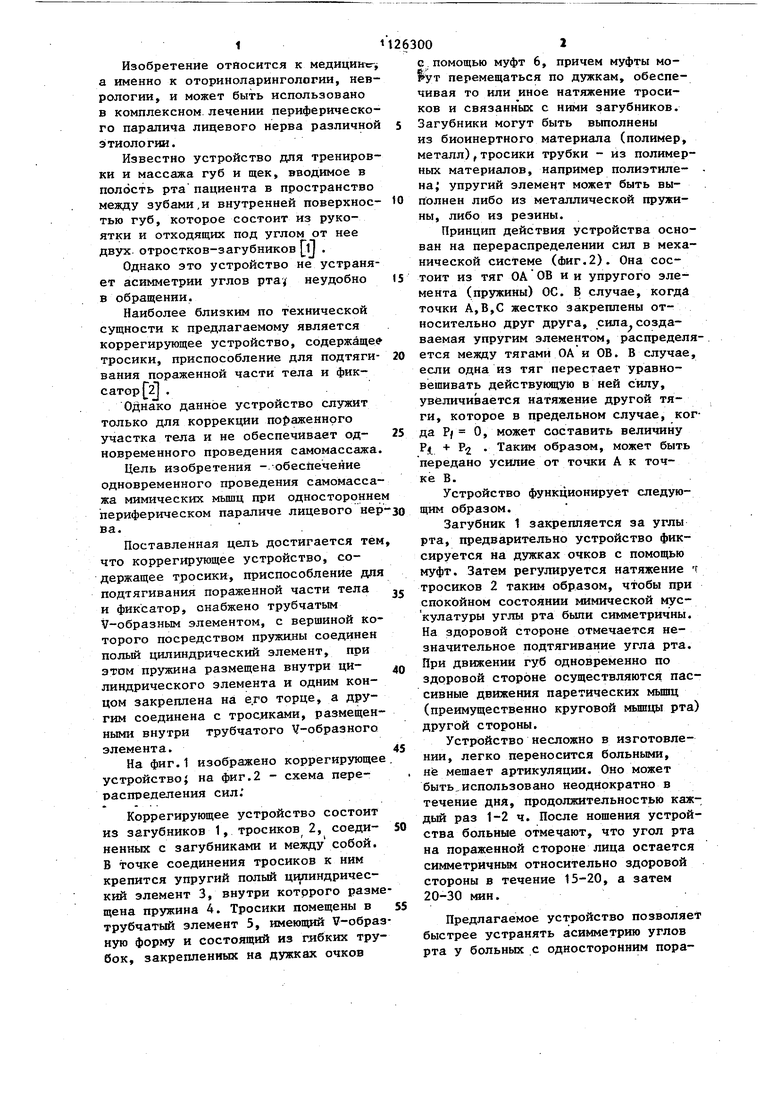

Изобретение отйосится к медицинеа именно к оториноларингологии, нев рологии, и может быть использовано в комплексном лечении периферическо го паралича лицевого нерва различно этиологии. Известно устройство для трениров ки и массажа губ и щек, вводимое в полость рта пациента в пространство между зубами,и внутренней поверхнос тью губ, которое состоит из рукоятки и отходящих под углом от нее двух отростков-загубников m . Однако это устройство не устраня ет асимметрии углов рта неудобно в обращении. Наиболее близким по технической сущности к предлагаемому является коррегирующее устройство, содержаще тросики, приспособление для подтяги вания пораженной части тела и фиксатор 2 . Однако данное устройство служит только для коррекции пораженного участка тела и не обеспечивает одновременного проведения самомассажа Цель изобретения - обесйечение одновременного проведения самомассажа мимических мьшц при односторонне периферическом параличе лицевого нер ва. Поставленная цель достигается тем что коррегирзпощее устройство, содержащее тросики, приспособление для подтягивания пораженной части тела и фиксатор, снабжено трубчатым V-образным элементом, с вершиной которого посредством пружины соединен полый цилиндрический элемент, при этом пружина размещена внутри цилиндрического элемента и одним концом закреплена на е.го торце, а другим соединена с тросиками, размещенными внутри трубчатого -образного элемента. На фиг.1 изображено коррегирующее устройство} на фиг.2 - схема перераспределения сил; Коррегирующее устройство состоит из загубников 1, тросиков 2, соединенных с загубниками и между собой. В точке соединения тросиков к ним крепится упругий полый цилиндрический элемент 3, внутри котррого разме щена пружина 4. Тросики помещены в трубчатый элемент 5, имеющий V-образ ную форму и состоящий из гябких трубок, закрепленных на дужках очков с помощью муфт 6, причем муфты перемещаться по дужкам, обеспечивая то или иное натяжение тросиков и связанных с ними загубников. Загубники могут быть выполнены из биоинертного материала (полимер, металл),тросики трубки - из полимерных материалов, например полиэтилена; упругий элемент может быть выполнен либо из металлической пружины, либо из резины. Принцип действия устройства основан на перераспределении сил в механической системе (Фиг.2). Она состоит из тяг ОА ОВ и и упругого элемента (пружины) ОС. В случае, когда точки А,В,С жестко закреплены относительно друг друга, сила создаваемая упругим элементом, распределяется между тягами ОА и ОВ. В случае, если одна из тяг перестает уравновешивать действующую в ней силу, увеличивается натяжение другой тяги, которое в предельном случае, когда Р/ О, может составить величину Р + Р2 . Таким образом, может быть передано усилие от точки А к точке В. Устройство функционирует следующим образом. Загубник 1 закрепляется за углы рта, предварительно устройство фиксируется на дужках очков с помощью муфт. Затем регулируется натяжение т тросиков 2 таким образом, чтобы при спокойном состоянии мимической мускулатуры углы рта были симметричны. На здоровой стороне отмечается незначительное подтягивание угла рта. При движении губ одновременно по здоровой стороне осуществляются пассивные движения паретических мышц (преимущественно круговой мьшцы рта) другой стороны. Устройство несложно в изготовлении, легко переносится больными, не мешает артикуляции. Оно может быть.использовано неоднократно в течение дня, продолжительностью каждый раз 1-2 ч. После ношения устройства больные отмечают, что угол рта на пораженной стороне лица остается симметричным относительно здоровой стороны в течение 15-20, а затем 20-30 мян, Предлагаемое устройство позволяет быстрее устранять асимметрию углов рта у больных с односторонним поражением лицевого нерва, проводить самомассаж некоторых мимических мьшц пораженной стороны синхронно с движением мимических мьшц здоровой стороны, предупреждая явления атрофии ми- 5 мической мускулатуры. Применение

1126300 .4 .

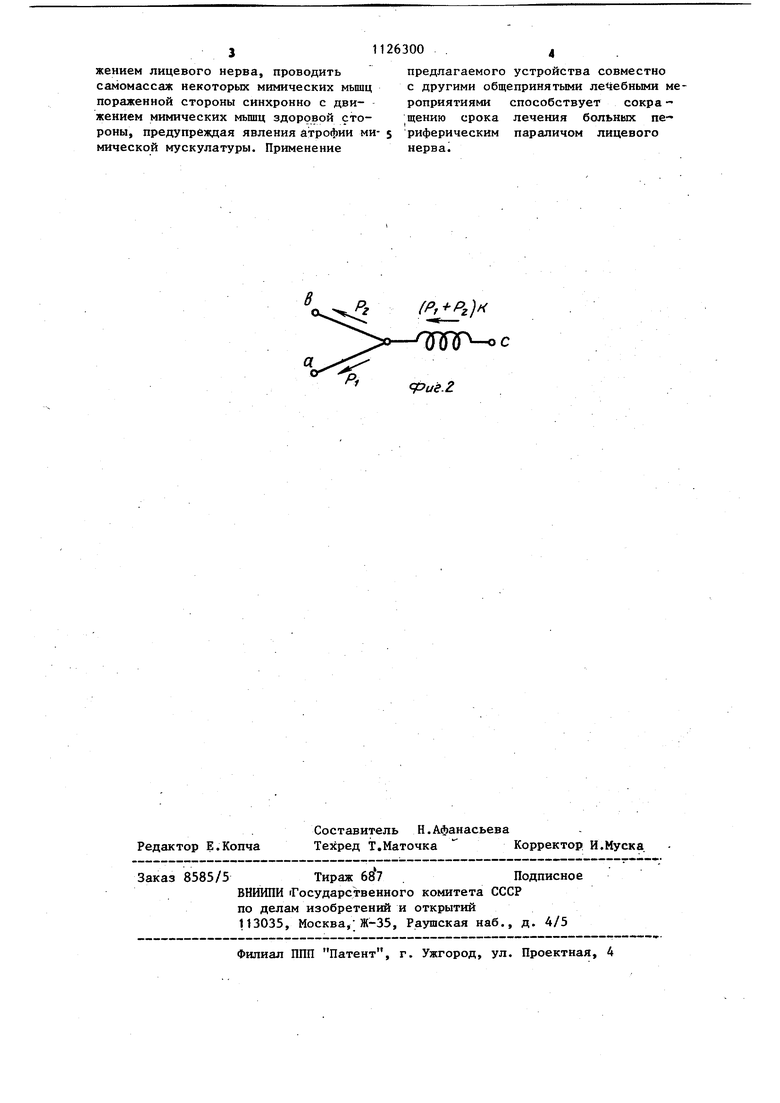

предлагаемого устройства совместно с другими общепринятыми лечебными мероприятиями способствует сокра - щению срока лечеиия больных периферическим параличом лицевого нерва.

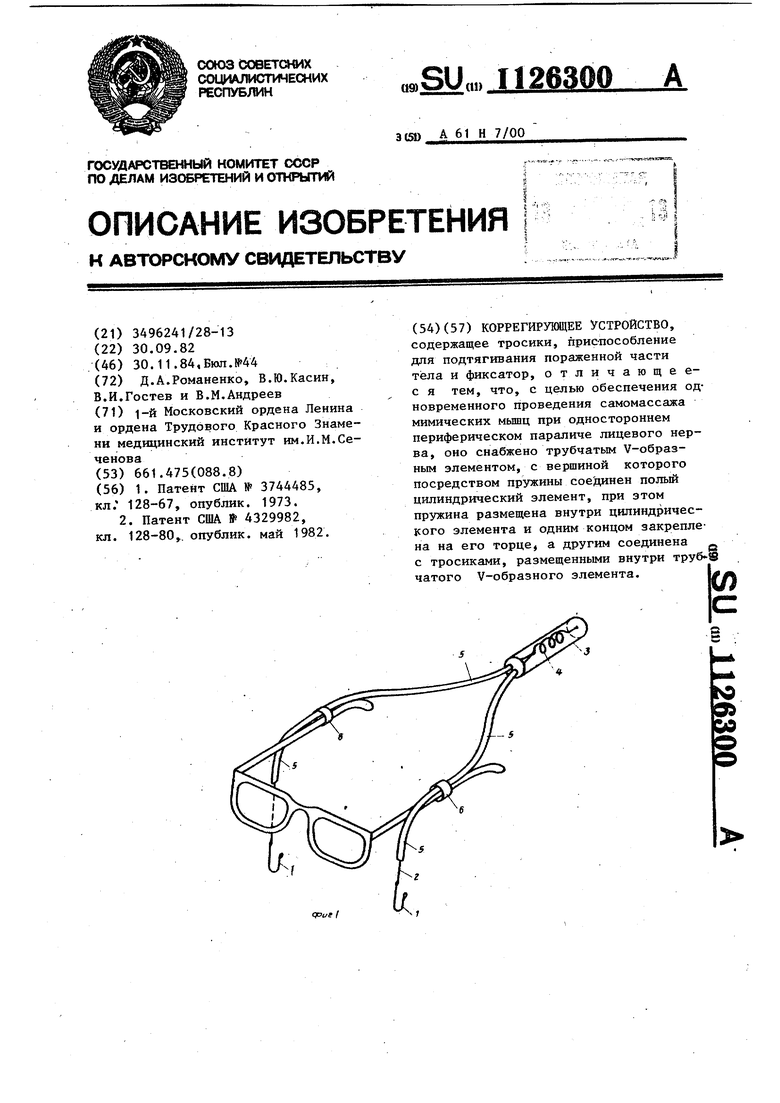

КОРРЕГИРУЮЩЕЕ УСТРОЙСТВО, содержащее тросики, приспособление для подтягивания пораженной части тела и фиксатор, отличающеес я тем, что, с целью обеспечения одновременного проведения самомассажа мимических мьшц при одностороннем периферическом параличе лицевого нерва, оно снабжено трубчатым V-образным элементом, с вершиной которого посредством пружины соединен полый цилиндрический элемент, при этом пружина размещена внутри цилиндрического элемента и одним концом закреплена на его торцеJ а другим соединена с тросиками, размещенными внутри труб чатого V-образного элемента. т
