Устройство для взятия проб десневой жидкости Советский патент 1985 года по МПК A61C19/04

Описание патента на изобретение SU1189446A1

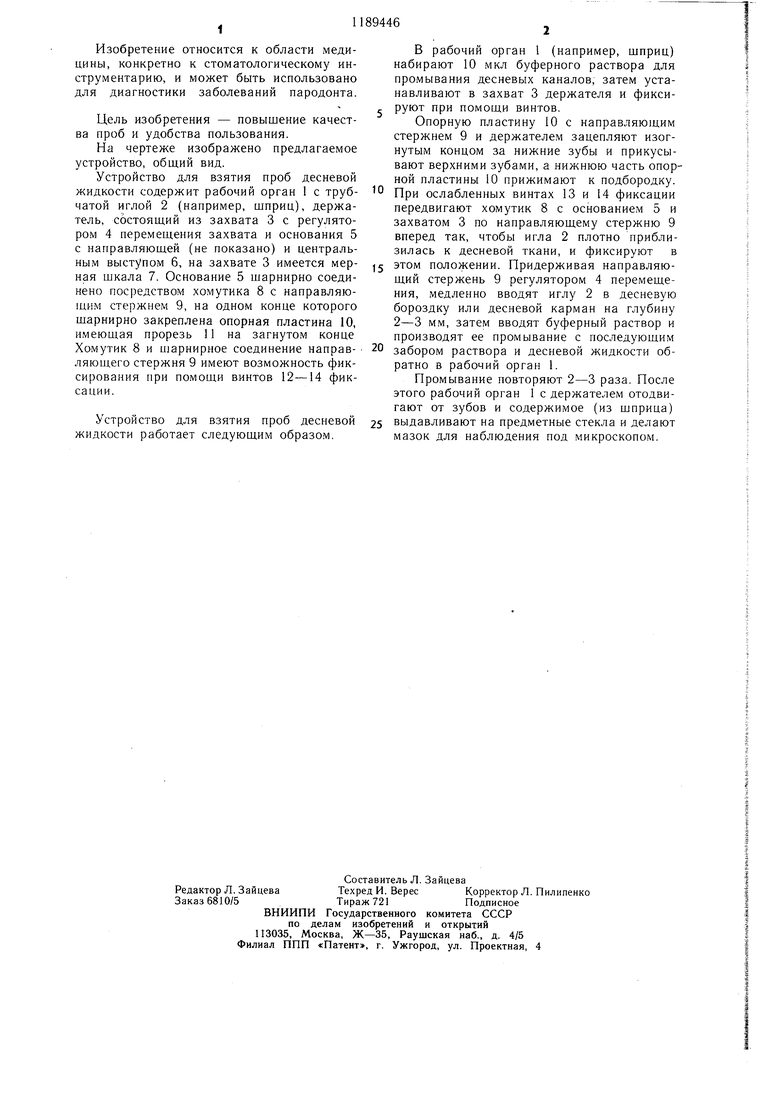

Изобретение относится к области медицины, конкретно к стоматологическому инструментарию, и может быть использовано для диагностики заболеваний пародонта.

Цель изобретения - повышение качества проб и удобства пользования.

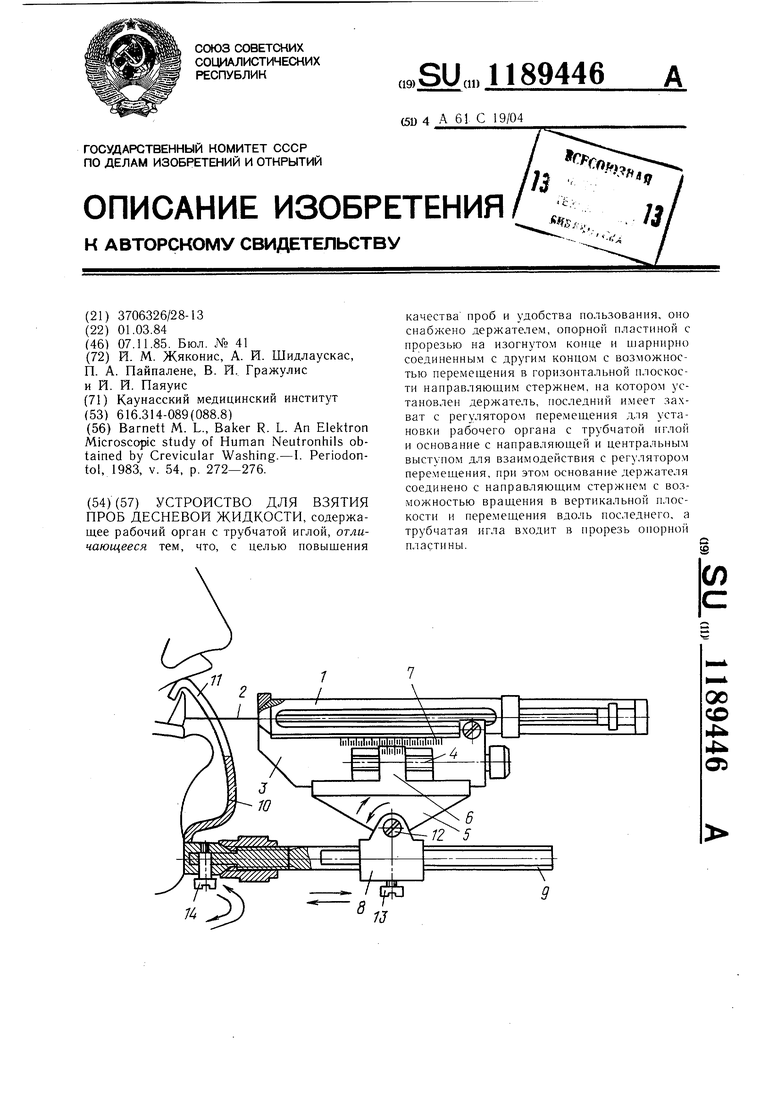

На чертеже изображено предлагаемое устройство, общий вид.

Устройство для взятия проб десневой жидкости содержит рабочий орган 1 с трубчатой иглой 2 (например, шприц), держатель, состоящий из захвата 3 с регулятором 4 перемещения захвата и основания 5 с направляющей (не показано) и центральным выступом 6, на захвате 3 имеется мерная шкала 7. Основание 5 шарнирно соединено посредством хомутика 8 с направляющим стержнем 9, на одном конце которого шарнирно закреплена опорная пластина 10, имеющая прорезь 11 на загнутом конце Хомутик 8 и шарнирное соединение направ- ляюнхего стержня 9 имеют возможность фиксирования при помощи винтов 12-14 фиксации.

Устройство для взятия проб десневой жидкости работает следующим образом.

В рабочий орган 1 (например, шприц) набирают 10 мкл буферного раствора для промывания десневых каналов, затем устанавливают в захват 3 держателя и фиксируют при помощи винтов.

Опорную пластину 10 с направляющим стержнем 9 и держателем зацепляют изогнутым концом за нижние зубы и прикусывают верхними зубами, а нижнюю часть опорной пластины 10 прижимают к подбородку.

При ослабленных винтах 13 и 14 фиксации передвигают хомутик 8 с основанием 5 и захватом 3 по направляющему стержню 9 вперед так, чтобы игла 2 плотно приблизилась к десневой ткани, и фиксируют в

этом положении. Придерживая направляющий стержень 9 регулятором 4 перемещения, медленно вводят иглу 2 в десневую бороздку или десневой карман на глубину 2-3 мм, затем вводят буферный раствор и производят ее промывание с последующим

забором раствора и десневой жидкости обратно в рабочий орган 1.

Промывание повторяют 2-3 раза. После этого рабочий орган 1 с держателем отодвигают от зубов и содержимое (из шприца)

выдавливают на предметные стекла и делают мазок для наблюдения под микроскопом.
