Привод осциллирующего движения Советский патент 1986 года по МПК B24B47/00

1

Изобретение относится к металлообработке, в частности к устройствам для суперфиниширования, и может быть использовано при обработке коленчатых валов, например, судовых двигателей,

Цель изобретения - повышение качества обрабатьшаемой поверхности за счет увеличения предела изменения амплитуды колебания рабочего инструмента.

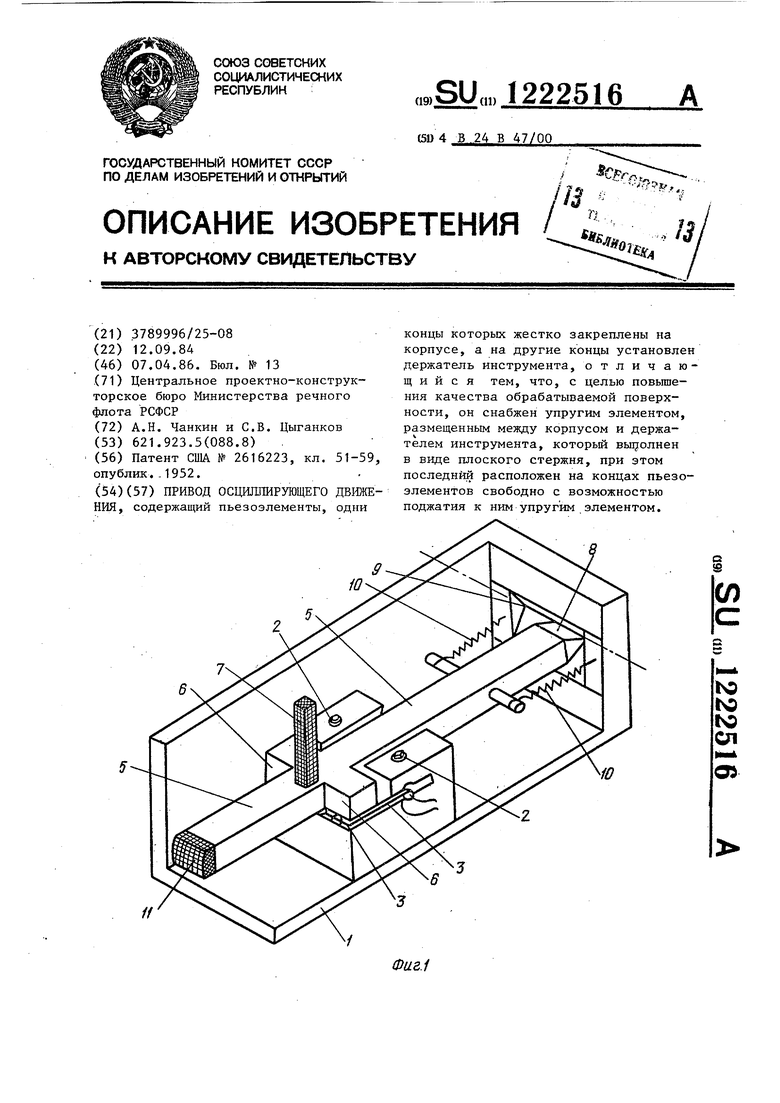

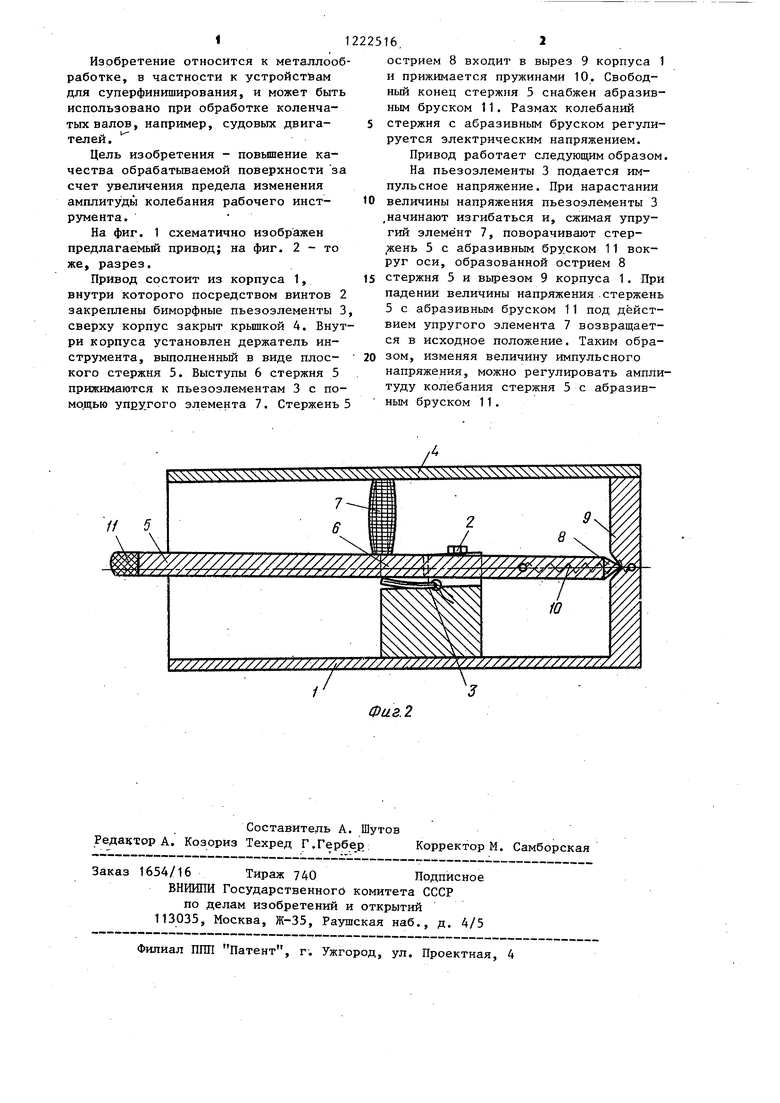

На фиг. 1 схематично изображен предлагаемьй привод; на фиг. 2 - то же, разрез.

Привод состоит из корпуса 1, внутри которого посредством винтов 2 закреплены биморфные пьезоэлементы 3, сверху корпус закрыт крьшкой 4. Внутри корпуса установлен держатель инструмента, выполненньй в виде плос- кого стержня 5. Выступы 6 стержня 5 прижимаются к пьезоэлементам 3 с по- мо.щью упЕУ.гого элемента 7. Стержень 5

1222516,2

острием 8 входит в вырез 9 корпуса 1 и прижимается пружинами 10. Свободный конец стержня 5 снабжен абразивным бруском 11. Размах колебаний 5 стержня с абразивным бруском регулируется электрическим напряжением. Привод работает следующим образом. На пьезоэлементы 3 подается импульсное напряжение. При нарастании to величины напряжения пьезоэлементы 3 ,начинают изгибаться и, сжимая упругий элемент 7, поворачивают стержень 5 с абразивным бруском 11 вокруг оси, образованной острием 8 15 стержня 5 и вырезом 9 корпуса 1. При падении величины напряжения .стержень 5 с абразивным бруском 11 под действием упругого элемента 7 возвращается в исходное положение. Таким обра- 20 зом, изменяя величину импульсного

напряжения, можно регулировать амплитуду колебания стержня 5 с абразив- ным бруском 11.

руг оси, образованной острием 8 стержня 5 и вырезом 9 корпуса 1. При падении величины напряжения .стержень 5 с абразивным бруском 11 под действием упругого элемента 7 возвращается в исходное положение. Таким обра- зом, изменяя величину импульсного

напряжения, можно регулировать амплитуду колебания стержня 5 с абразив- ным бруском 11.

Составитель А. Шутов Редактор А. Козориз Техред Г.Гербер: Корректор М. Самборская

Заказ 1654/16 Тираж 740Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Фаг.2
