Набережная Советский патент 1986 года по МПК E02B3/06 E02D29/02

Изобретение относится к гидротехническому строительству, в частности к набережным, и может быть использовано нри строительстве причальных набережных в морских и речных портах в зонах распространения слабых грунтов.

Цель изобретения - повышение устойчивости набережной и снижение ее деформируемости на слабых грунтах основания.

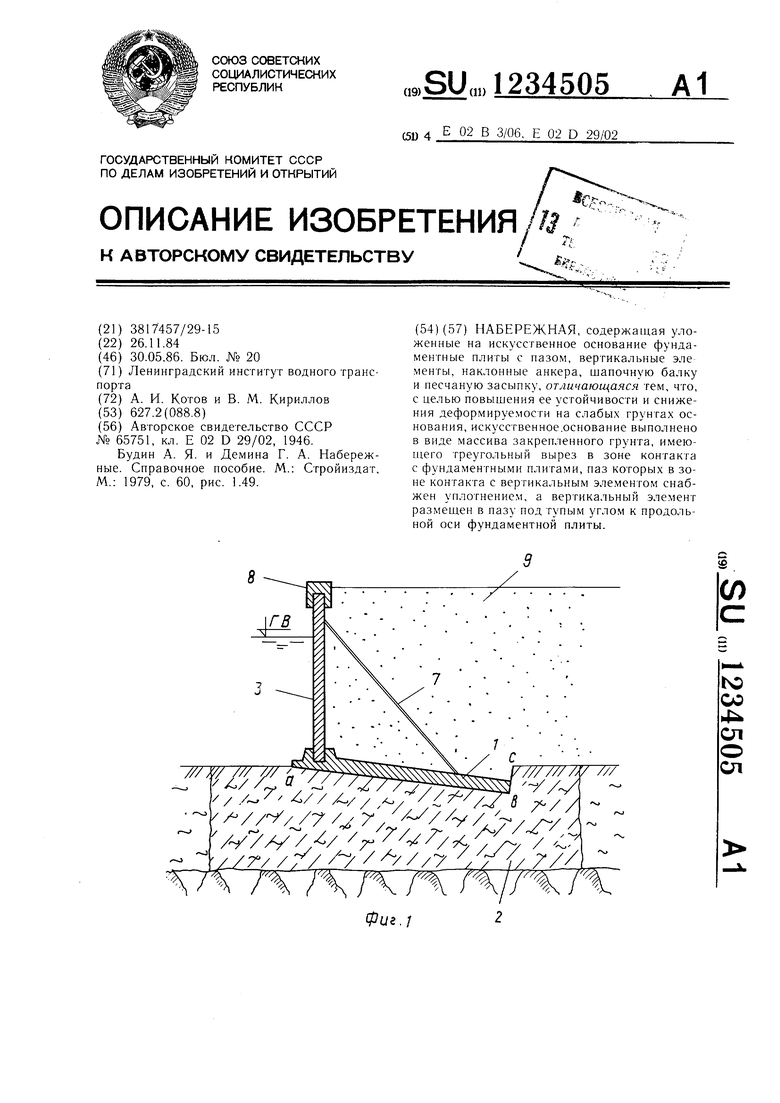

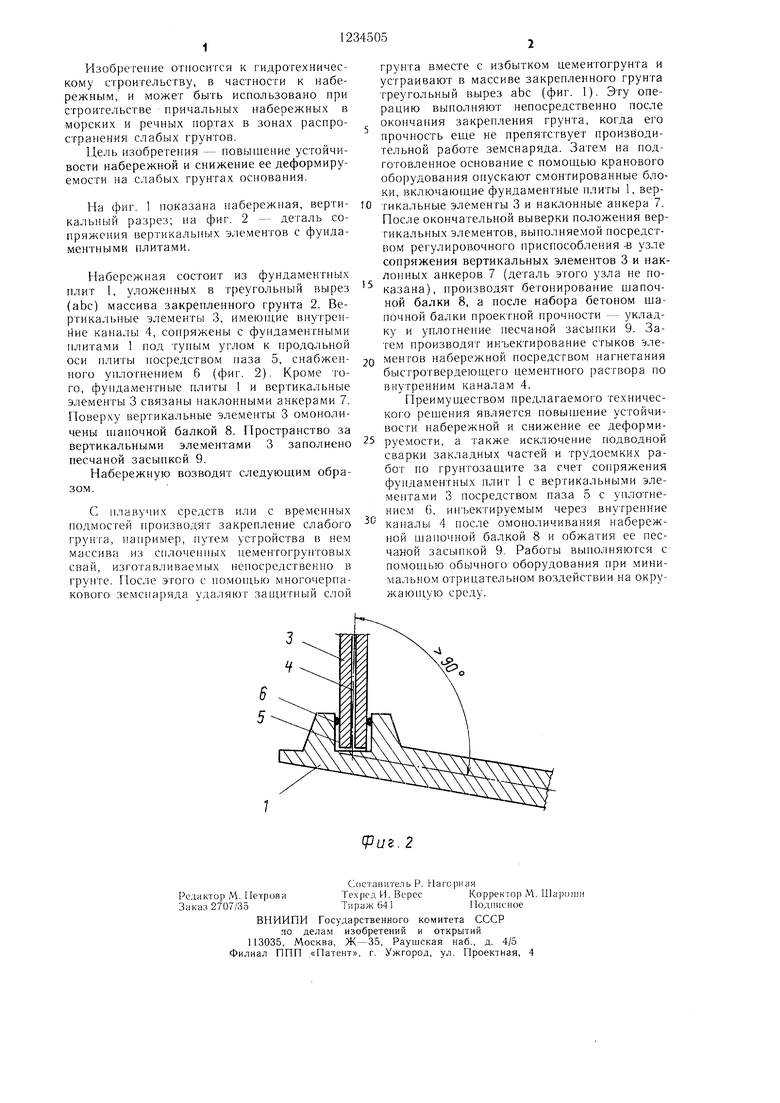

На фиг. 1 показана набережная, вертикальный разрез; на фиг. 2 - деталь сопряжения вертикальных элементов с фундаментными плитами.

Набережная состоит из фундаментных плит 1, уложенных в треугольный вырез (аЬс) массива закрепленного грунта 2. Ве- ртика.1ьные элементы 3, имеющие внутренние кана;1Ы 4, сопряжены с фундаментными плитами 1 под туным углом к продольной оси плиты посредством паза 5, снабженного уплотнением 6 (фиг. 2). Кроме того, фундаментные плиты 1 и вертикальные элементы 3 связаны наклонными анкерами 7. Поверху вертикальные элементы 3 омоноли- чены шапочной балкой 8. Пространство за вертикальными эле.ментами 3 заполнено песчаной засыпкой 9.

Набережную возводят следующим образом.

С плавучих средств или с временных подмостей производят закрепление слабого грунта, например, путем устройства в нем массива из сплочепных пементогрунтовых свай, изготавливаемых непосредственно в грунте. После этого с по.мошыо многочерпа- кового земснаряда удаляют зан1,итный слой

грунта вместе с избытком цементогрунта и устраивают в массиве закрепленного грунта треугольный вырез аЬс (фиг. 1). Эту операцию выполняют непосредственно после окончания закрепления грунта, когда его прочность еще не препятствует производительной работе земснаряда. Затем на подготовленное основание с помощью кранового оборудования опускают смонтированные блоки, включающие фундаментные плиты 1, вертикальные элементы 3 и наклонные анкера 7. После окончательной выверки положения вертикальных элементов, выполняемой посредством регулировочного приспособления -в узле сопряжения вертикальных элементов 3 и наклонных анкеров 7 (деталь этого узла не показана), производят бетонирование шапочной балки 8, а после набора бетоном шапочной балки проектной прочности - - укладку и уплотнение песчаной засыпки 9. Затем производят инъектирование стыков эле- ментов набережной посредством нагнетания быстротвердеющего цементного раствора по внутренним каналам 4.

Преимуществом предлагаемого технического решения является повышение устойчивости набережной и снижение ее деформируемости, а также исключение подводной сварки закладных частей и трудоемких работ но грунтозаплите за счет сопряжения фундаментных плит 1 с вертикальными элементами 3 посредством паза 5 с уплотнением 6, инъектируемым через внутренние каналы 4 после омоноличивания набережной шапочной балкой 8 и обжатия ее песчаной засыпкой 9. Работы выполняются с помощью обычного оборудования при мини- мально.м отрицательном воздействии на окружающую среду.
