Устройство ввода дискретных пневматических сигналов Советский патент 1986 года по МПК F15C3/14

Изобретение относится к приборостроению, преимущественно к пневмоавтоматике, и может быть использовано для ручного ввода команд управления в пневматические системы автоматики.

Цель изобретения - упрощение конструкции устройства.

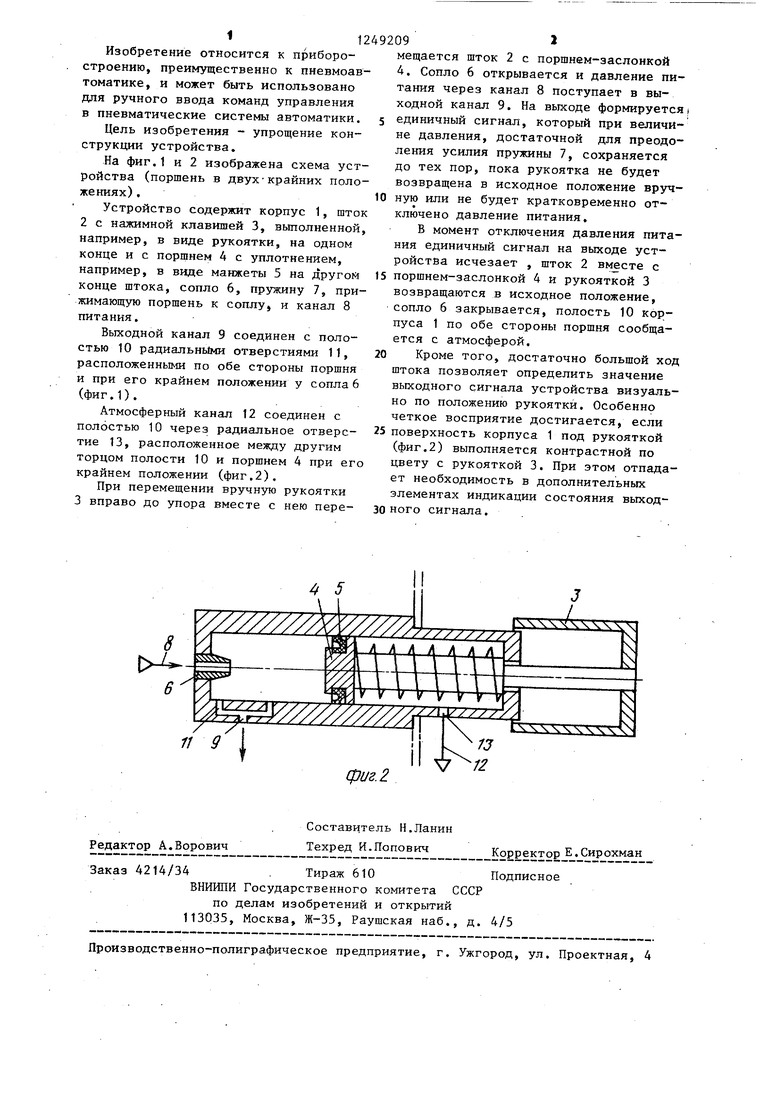

На фиг.1 и 2 изображена схема устройства (поршень в двух-крайних положениях) .

Устройство содержит корпус 1, шток

2с нажимной клавишей 3, выполненной например, в виде рукоятки, на одном конце и с поршнем 4 с уплотнением, например, в виде манжеты 5 на другой конце штока, сопло 6, пружину 7, прижимающую поршень к соплу и канал 8 питания.

Выходной канал 9 соединен с полостью 10 радиальными отверстиями 11, расположенными по обе стороны поршня и при его крайнем положении у сопла 6 (фиг.1).

Атмосферный канал 12 соединен с полостью 10 через радиальное отверстие 13, расположенное между другим торцом полости 10 и поршнем 4 при ег крайнем положении (фиг.2),

При перемещении вручную рукоятки

3вправо до упора вместе с нею перемещается шток 2 с поршнем-заслонкой 4. Сопло 6 открывается и давление питания через канал 8 поступает в выходной канал 9. На выходе формируется

5 единичный сигнал, который при величине давления, достаточной для преодоления усилия пружины 7, сохраняется до тех пор, пока рукоятка не будет возвращена в исходное положение вруч10 ную или не будет кратковременно отключено давление питания,

В момент отключения давления питания единичный сигнал на выходе устройства исчезает , шток 2 вместе с

t5 поршнем-заслонкой 4 и рукояткой 3 возвращаются в исходное положение, сопло 6 закрывается, полость 10 корпуса 1 по обе стороны поршня сообщается с атмосферой.

20 Кроме того, достаточно большой ход штока позволяет определить значение выходного сигнала устройства визуально по положению рукоятки. Особенно четкое восприятие достигается, если

25 поверхность корпуса 1 под рукояткой (фиг.2) выполняется контрастной по цвету с рукояткой 3. При зтом отпадает необходимость в дополнительных элементах индикации состояния выход30 ного сигнала.

J : //////////

/ / { // 9 I

.

I .

фиг. 2

73 12
