Устройство для закрепления изображения давлением Советский патент 1986 года по МПК G03G15/22

41

Изобретение относится к электрофотографии и предназначено для закрепления порошкового изображения на копии.

Цель изобретения - улучшение каче ства закрепления изображения.

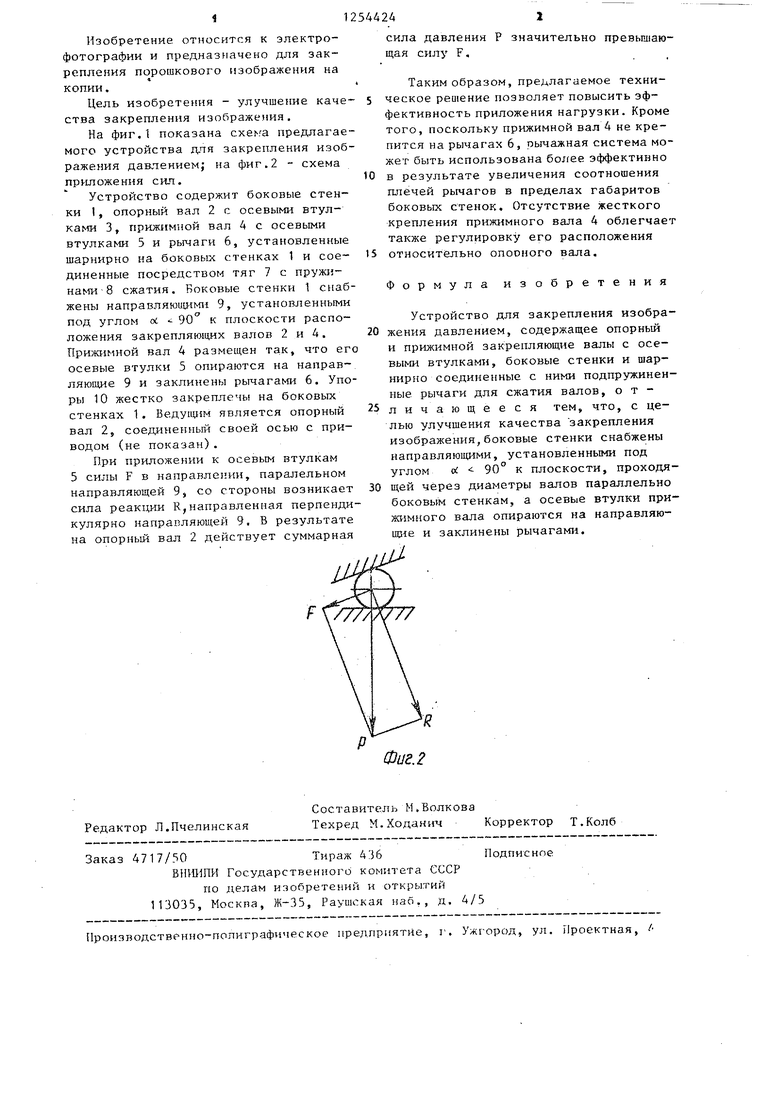

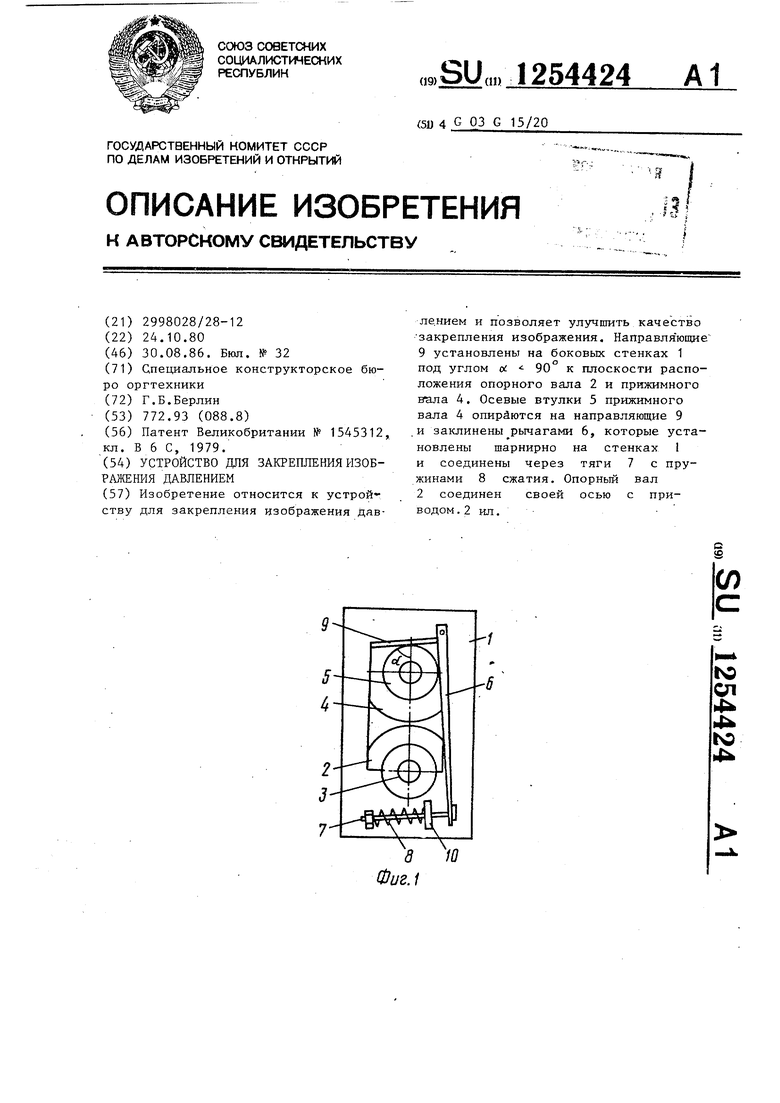

На фиг.1 показана cxe. a предлагаемого устройства цля закрепления изображения давлением; на фиг.2 - схема приложения сил.

Устройство содержит боковые стенки 1, опорный вал 2 с осевыми втулками 3, прижимной вал А с осевыми втулками 5 и рычаги 6, установленные шарнирно на боковых стенках 1 и сое- диненные посредством тяг 7 с пружинами -8 сжатия. Боковые стенки 1 снабжены направляющими 9, установленными под углом ОС ; 90 к плоскости расположения закрепляющих валов 2 и 4. Прижимной вал 4 размещен так, что ег осевые втулки 5 опираются на направляющие 9 и заклинены рычагами 6. Упоры 10 жестко закреплечь на боковых стенках 1. Веду1цим является опорный вал 2, соединенный своей осью с приводом (не показан).

При приложении к осевым втулкам 5 силы F в направлении, паралельном направляющей 9 со стороны возникает сила peaKu iH Ненаправленная перпендикулярно направляющей 9, В результате на опорный вал 2 действует суммарная

сила давления щая силу F,

Р значительно превьщ|аю

Таким образом, предлагаемое техническое решение позволяет повысить эффективность приложения нагрузки. Кроме того, поскольку прижимной вал 4 не крепится на рычагах 6, рычажная система может быть использована бо/гее эффективно в результате увеличения соотношения плечей рычагов в пределах габаритов боковых стенок. Отсутствие жесткого крепления прижимного вала 4 облегчает также регулировку его расположения относительно ОПОРНОГО вала.

Формула изобретения

Устройство для закрепления изображения давлением, содержащее опорный и прижимной закрепляющие валы с осевыми втулками, боковые стенки и шарнирно соединенные с ними подпружиненные рычаги для сжатия валов, отличающееся тем, что, с целью улучшения качества закрепления изображения,боковые стенки снабжены направляющими, установленными под углом о. - 90° к плоскости, проходящей через диаметры валов параллельно боковым стенкам, а осевые втулки прижимного вала опираются на направляю- щз1е и заклинены рычагами.

Фиг. 2

Изобретение относится к устройству для закрепления изображения давлением и позволяет улучшить качество закрепления изображения. Направляющие 9 установлены на боковых стенках 1 иод углом оС. 90° к плоскости расположения опорного вала 2 и прижимного Егапа 4. Осевые втулки 5 прижимного вала 4 опираются на направляющие 9 и заклинены рычагами 6, которые установлены шарнирно на стенках 1 и соединены через тяги 7 с пружинами 8 сжатия. Опорный вал 2 соединен своей осью с приводом. 2 ил. ГО сл 4: ;:ь INS « Фиг.1
