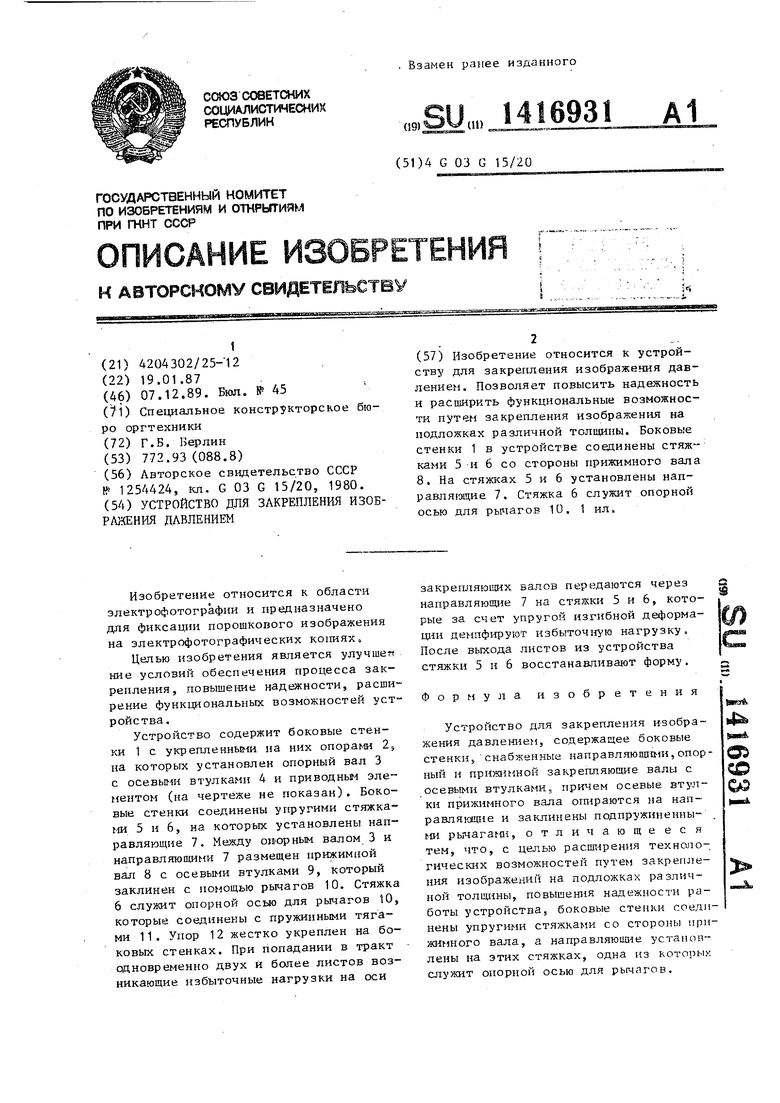

(21)4204302/25-12
(22)19.01.87
(46) 07.12.89. Бюл. № 45 (1) Специальное конструкторское бюро оргтехники (72) Г.Б. Берлин
(53)772.93 (088.8)
(56) Авторское свидетельство СССР № 1254424, кл. G 03 G 15/20, 1980.
(54)УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ИЗОБ- РАНЕНИЯ ДАВЛЕНИЕМ
(57) Изобретение относится к устройству для закрепления изображения давлением. Позволяет повысить надежность и расширить функциональные возможности путем закрепления изображения на подложках различной . Боковые стенки 1 в устройстве соединены стяж ками 5 и 6 со стороны прижимного вала 8. На стяжках 5 и 6 установлены направляющие 7. Стяжка 6 служит опорной осью для рычагов 10. 1 ил.
| название | год | авторы | номер документа |
|---|---|---|---|
| Устройство для закрепления изображения давлением | 1980 |
|
SU1254424A1 |
| Устройство для закрепления порошкового электрографического изображения давлением | 1989 |
|
SU1788508A1 |
| КАРТРИДЖ ПРОЯВЛЕНИЯ | 2011 |
|
RU2564068C2 |
| КАРТРИДЖ ПРОЯВЛЕНИЯ | 2010 |
|
RU2430396C1 |
| ЛЮК ЗАЩИТНО-ГЕРМЕТИЧЕСКИЙ (ВАРИАНТЫ) | 2008 |
|
RU2374395C1 |
| СПОСОБ ОСЕВОГО ВРАЩЕНИЯ И ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ ТРУБ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ | 2004 |
|
RU2279940C1 |
| КОРОБ ДЛЯ КОНДИЦИОНЕРА В СБОРЕ И КОНДИЦИОНЕР | 2017 |
|
RU2723541C1 |
| КАРТРИДЖ ПРОЯВЛЕНИЯ | 2006 |
|
RU2389052C2 |
| ПЕЧАТАЮЩЕЕ УСТРОЙСТВО | 2008 |
|
RU2393963C1 |
| ИМПУЛЬСНО-СИЛОВАЯ РУЧНАЯ МАШИНА | 2013 |
|
RU2620399C2 |
Изобретение относится к области электрофотографии и предназначено для фиксации порошкового изображения на электрофотографических копиях.
Целью изобретения является улучшен ние условий обеспечения процесса закрепления, повышение надежности, расширение функциональных возможностей устройства.

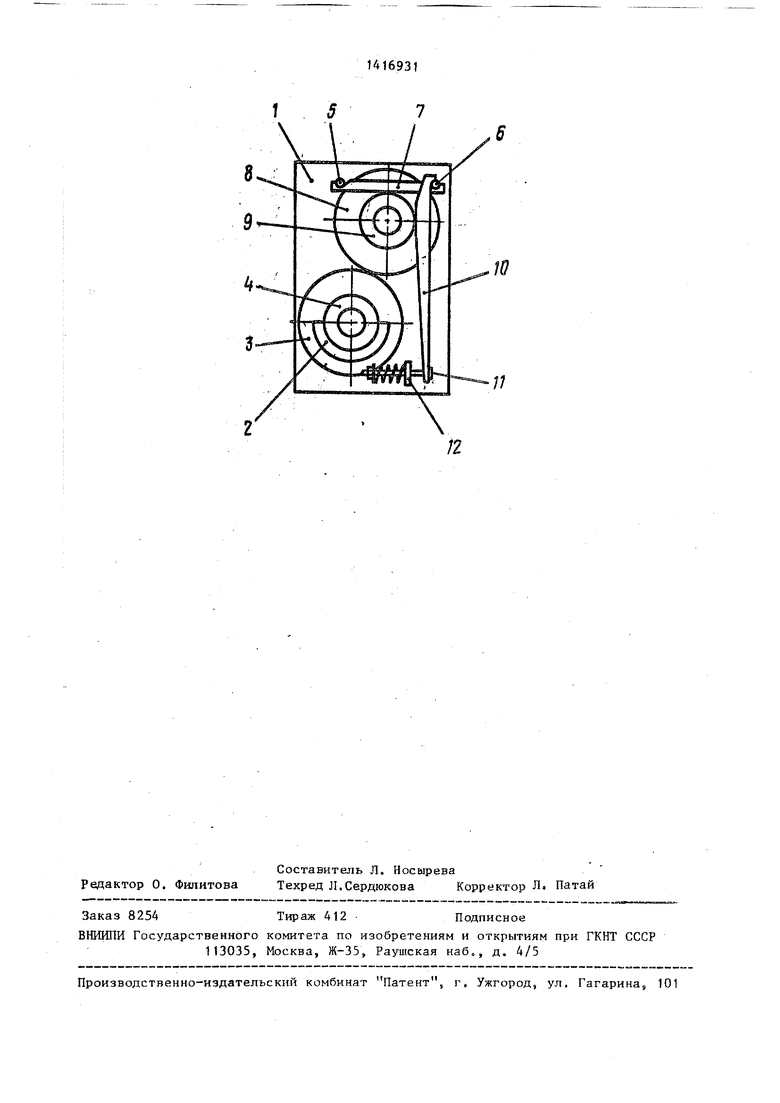

Устройство содержит боковые стенки 1 с укрепленными на них опораьда 2 на которых установлен опорный вал 3 с осевыми втулками 4 и приводньм элементом (на чертеже не показан). Боковые стенки соединены упругими стяжками 5 и 6, на которых установлены направляющие 7. Между опорным валом 3 и направляющими 7 размещен прижимной вал 8 с осевыми втулками 9, который заклинен с помощью рычагов 10. Стяжка 6 служит опорной осью для рычагов 10, которые соединены с пружинными тягами 11. Упор 12 жестко укреплен на боковых стенках. При попадании в тракт одновременно двух И более листов возникающие избыточные нагрузки на оси
