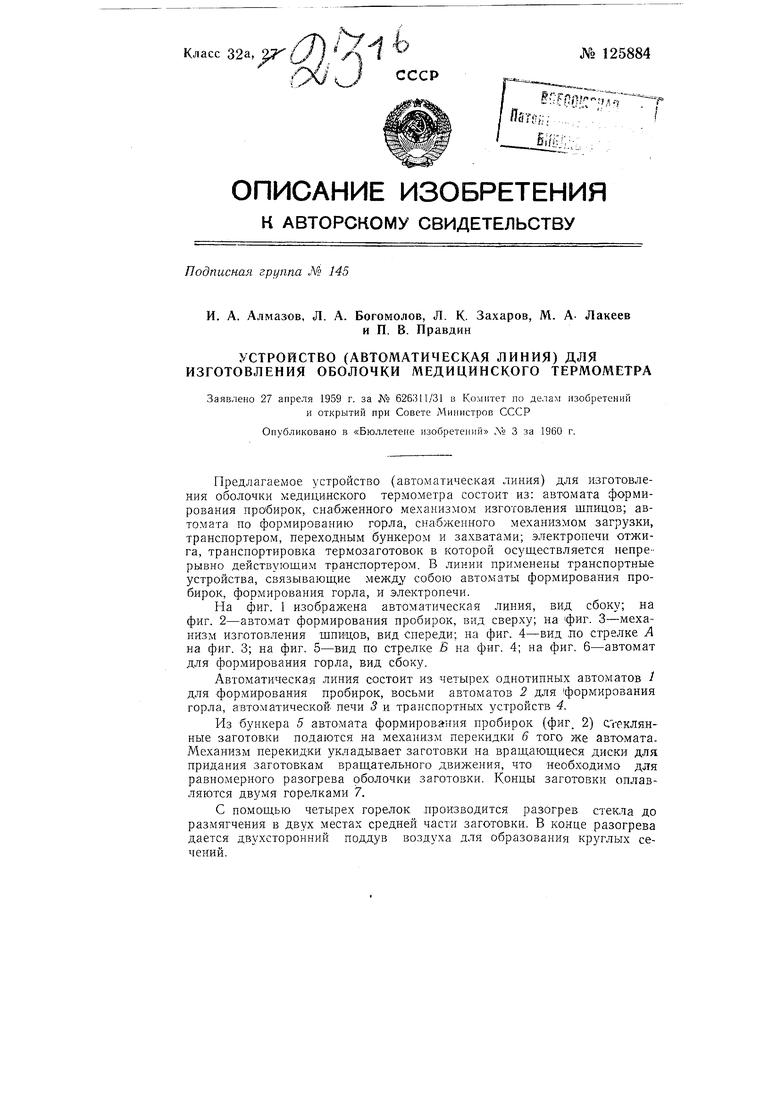

Предлагаемое устройство (автоматическая линия) для изготовления оболочки медицинского термометра состоит из: автомата формирования пробирок, снабженного механизмом изготовления шлицов; автомата по формированию горла, снабженного механизмом загрузки, транспортером, переходным бункером и захватами; электронечн отжига, транснортировка термозаготовок в которой осуществляется непрерывно действующим транспортером. В линии применены транспортные устройства, связывающие между собою автоматы формирования пробирок, формирования горла, и электропечи.
На фиг. 1 изображена автоматическая линия, вид сбоку; на фиг. 2-автомат формирования пробирок, вид сверху; на фиг. 3-механизм изготовления шпищов, вид спереди; на фиг. 4-вид ло стрелке Л на фиг. 3; на фиг. 5-вид но стрелке Б на фиг. 4; на фиг. 6-автомат для формирования горла, вид сбоку.

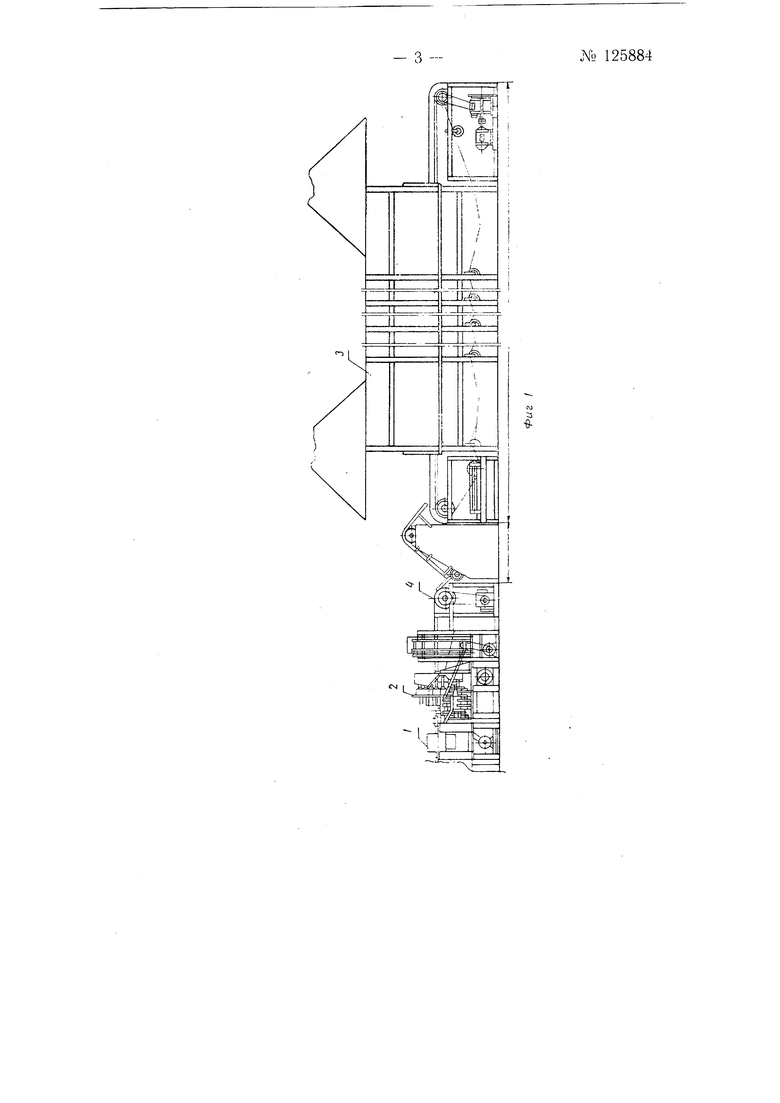

Автоматическая линия состоит из четырех однотипных автоматов 1 для формирования пробирок, восьми автоматов 2 для формирования горла, автоматической, печи 3 и транспортных устройств 4.

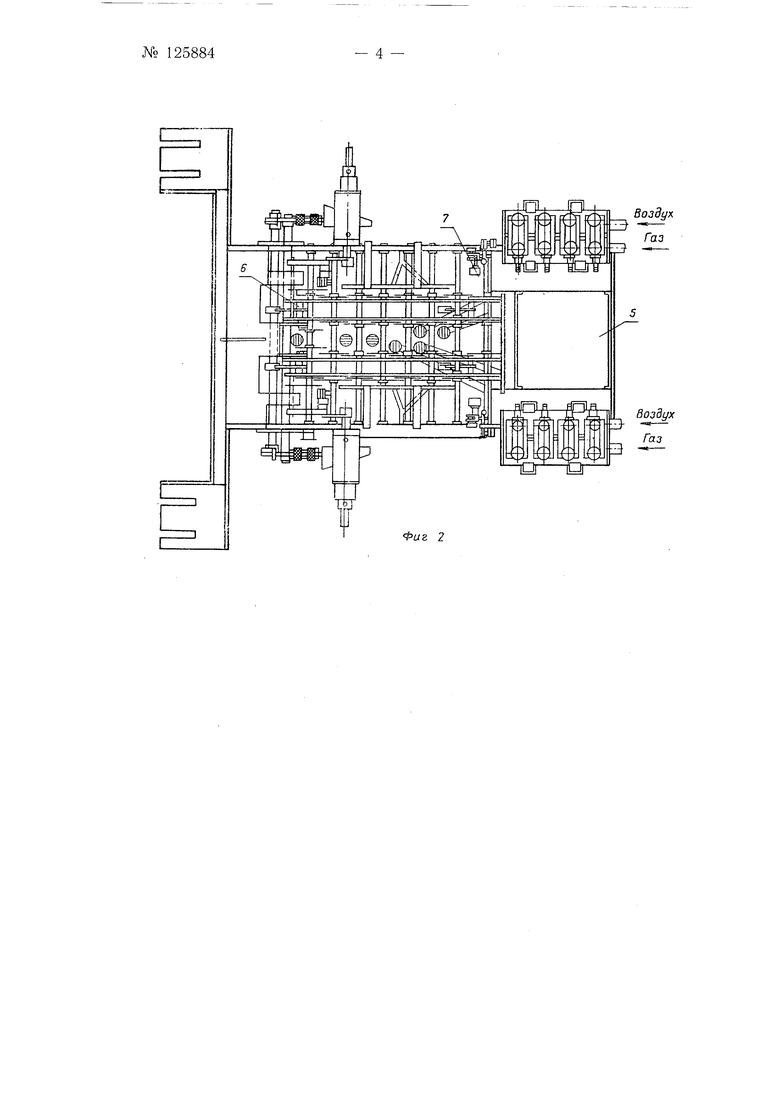

Из бункера 5 автомата формирования пробирок (фиг. 2) стеклянные заготовки подаются на механизм перекидки 6 того же автомата. Механизм перекидки укладывает заготовки на вращающиеся диски для нридания заготовкам вращательного движения, что необходимо для равномерного разогрева оболочки заготовки. Концы заготовки оплавляются двумя горелками 7.
С помощью четырех горелок .производится разогрев стекла до размягчения в двух местах средней части заготовки. В конце разогрева дается двухсторонний поддув воздуха для образования крзглых сечений.

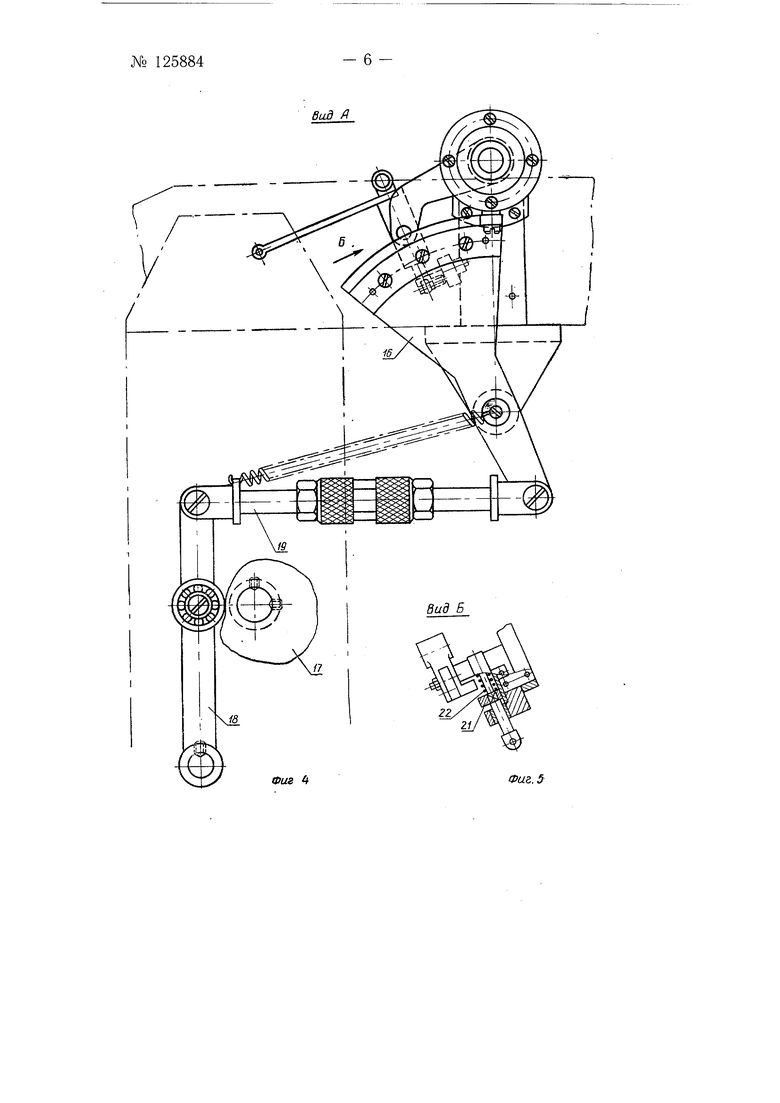

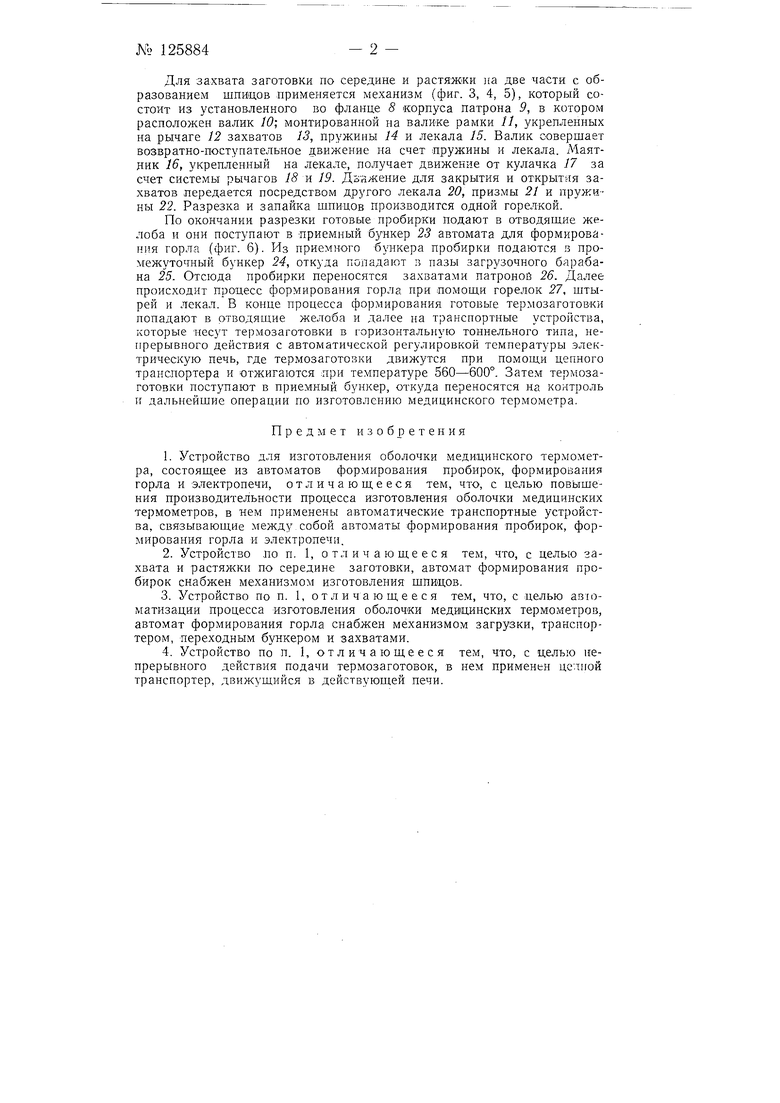

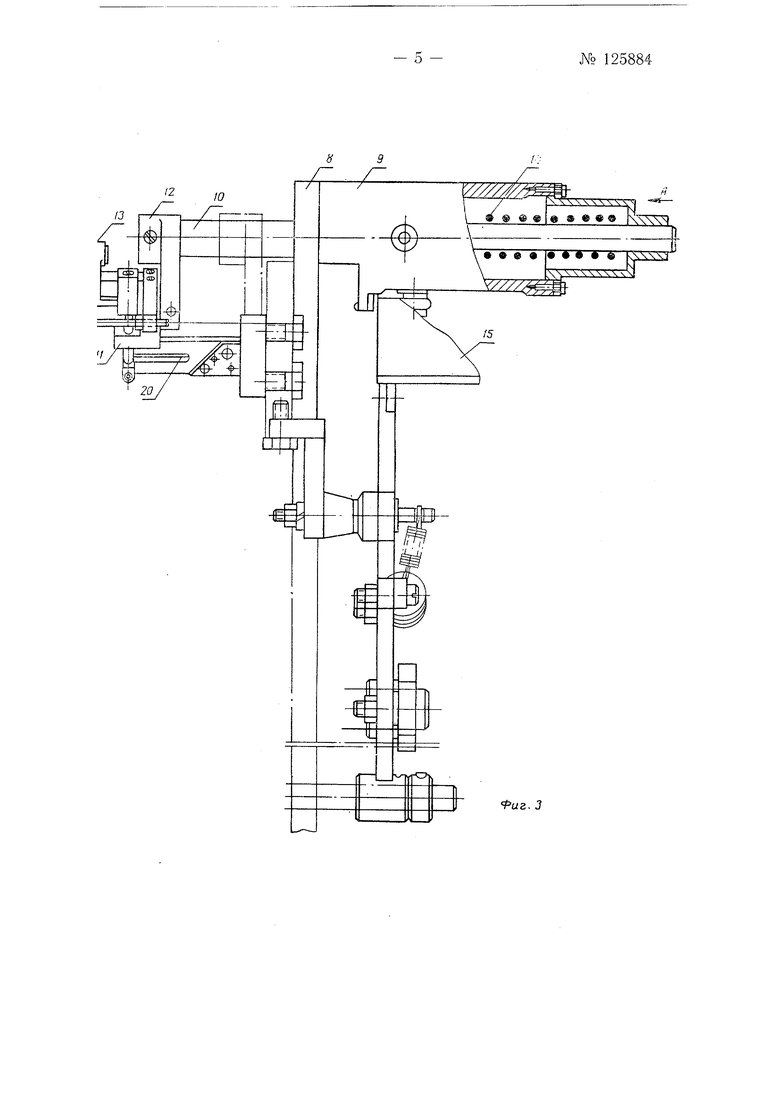

м- 125884- 2 Для захвата заготовки по середине и растяжки ка две части с образованием шпицов применяется механизм (фиг. 3, 4, 5), который состоит из установленного во фланце «5 корпуса патрона 9, в котором расположен валик 10; монтированной на валике рамки //, укрепленных на рычаге 12 захватов /, пружины 14 и лекала 15. Валик совершает возвратно-поступательное движение на счет пружины и лекала. Маятник 16, укрепленный на лекале, получает движение от кулачка 17 за счет системы рычагов 18 и 19. ДБйжение для закрытия и открытия захватов передается посредством другого лекала 20, призмы 21 и пружины 22. Разрезка и запайка шпицов производится одной горелкой.

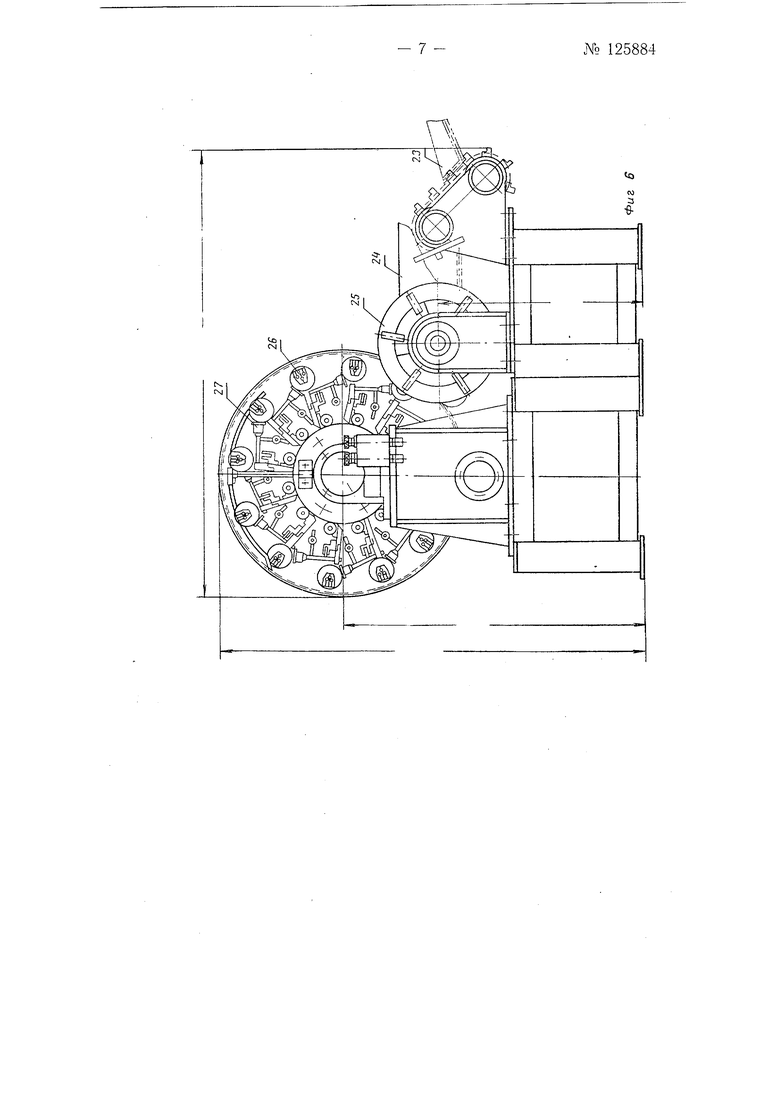

По окончании разрезки готовые пробирки подают в отводящие желоба и они поступают в приемный бункер 23 автомата для формирования горла (фиг. 6). Из приемного бункера пробирки подаются в промел уточный бункер 24, откуда попадают з пазы загрузочного барабана 25. Отсюда пробирки переносятся захватами патронов 26. Далее происходит процесс формирования горла при помощи горелок 27, штырей и лекал. В конце процесса формирования готовые термозаготовки попадают в отводящие желоба и далее на транспортные устройства, которые несут термозаготовки в горизонтальную тоннельного типа, непрерывного действия с автоматической регулировкой температуры электрическую печь, где термозаготовки движутся при помощи цепного транспортера и отжигаются .при температуре 560-600°. Затем термозаготовки поступают в приемный бункер, откуда переносятся на контроль и дальнейшие операции по изготовлению медицинсгадго термометра.
Предмет изобретения
1.Устройство для изготовления оболочки медицинского термометра, состоящее из автоматов формирования пробирок, формирования горла и электропечи, отличающееся тем, что, с целью повышения производительности процесса изготовления оболочки медицинских термометров, в нем применены автоматические транспортные устройства, связывающие между собой автоматы формирования пробирок, формирования горла и электропечи.
2.Устройство ло н. 1, отличающееся тем, что, с целью захвата и растял ки по середине заготовки, автомат формирования пробирок снабжен механизмом изготовления щпнщов.
3.Устройство по п. 1, отличающееся тем, что, с целью авюматизации процесса изготовления оболочки медицинских термометров, автомат формирования горла снабжен механизмом загрузки, транспортером, переходным бункером и захватами.
4.Устройство по п. 1, отличающееся тем, что, с целью непрерывного действия подачи термозаготовок, в нем применен целной транспортер, движущийся в действующей печи.
-еФиг2 89 . 3
вид fl
Фиг
Фиг.. 5
