Преобразователь перемещения в код Советский патент 1986 года по МПК H03M1/64

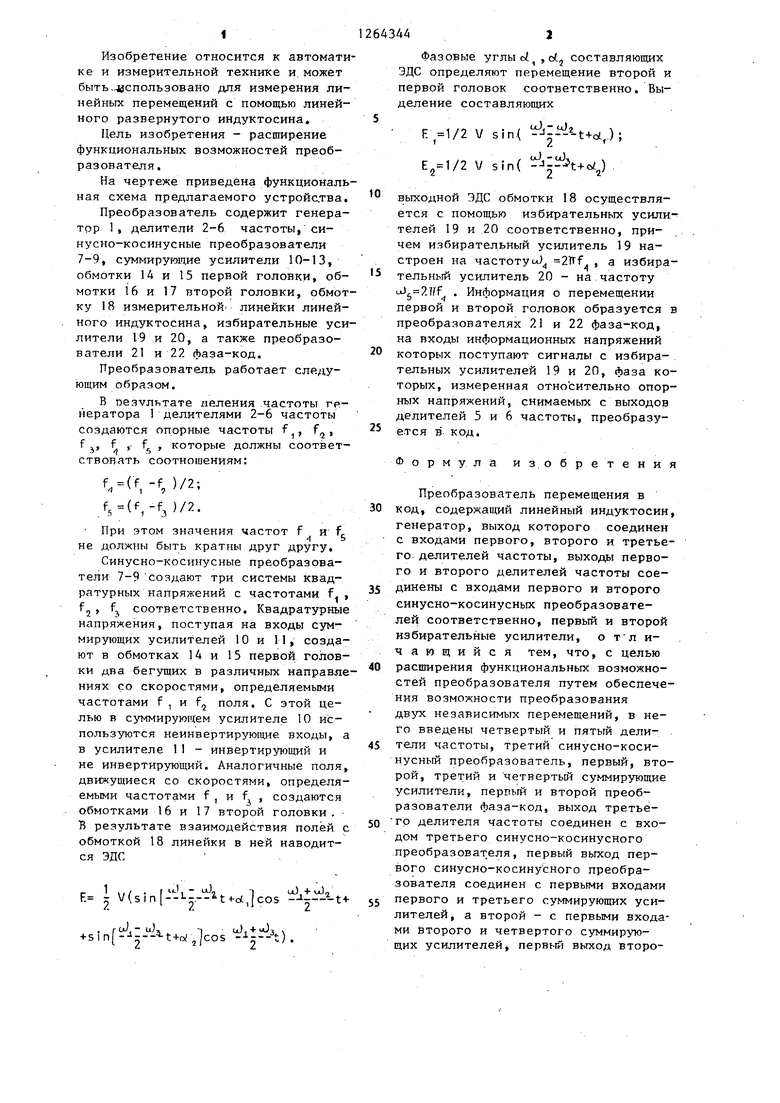

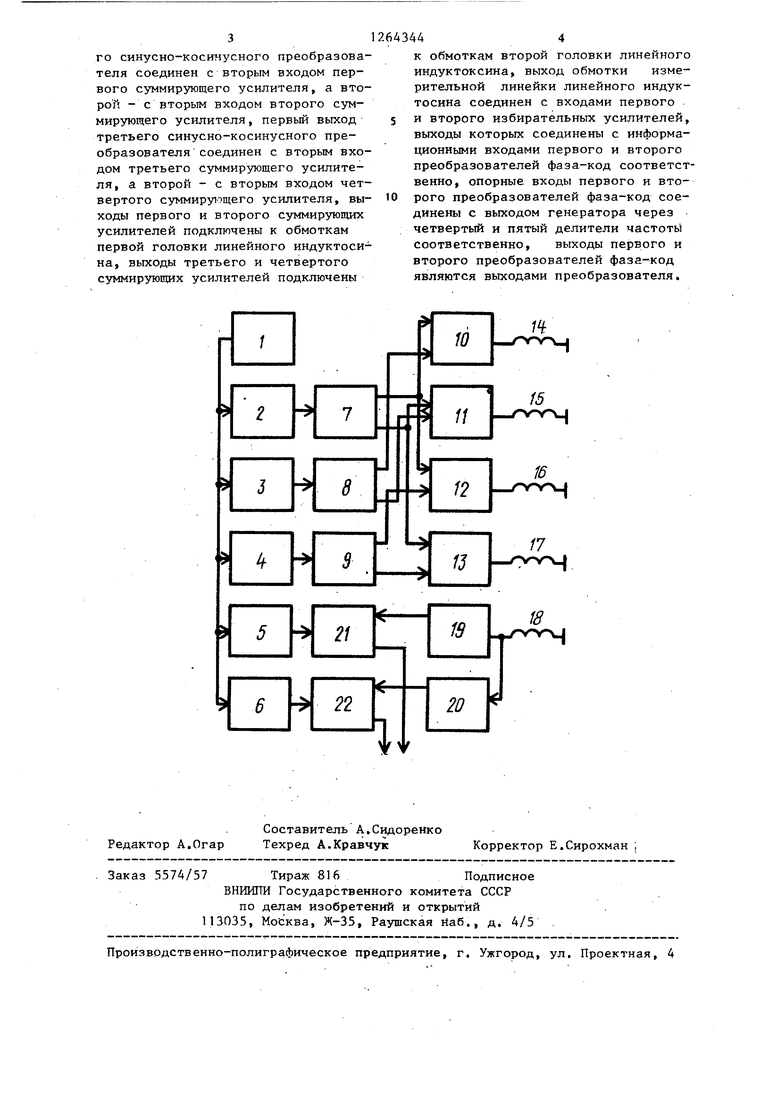

1 Изобретение относится к автомати ке и измерительной технике и. может быть-4}спользовано для измерения линейных перемещений с помощью линейного развернутого индуктосина. Цель изобретения - расщирение функциональных возможностей преобразователя. На чертеже приведена функциональ ная схема предлагаемого устройства. Преобразователь содержит генератор 1, делители 2-6 частоты, синусно-косинусные преобразователи 7-9, суммирующие усилители 10-13, обмотки 14 и 15 первой головки, обмотки 16 и 17 второй головки, обмот ку 18 измерительной линейки линейного индуктосина, избирательные уси лители 19 и 20, а также преобразователи 21 и 22 фаза-код. Преобразователь работает следующим образом. В результате деления частоты генератора 1 делителями 2-6 частоты создаются опорные частоты f, f, f , f , f , которые должны соответствовать соотношениям: (,-U/2; f,{f,-f, )/2. При этом значения частот f и fg не должны быть кратны друг другу. Синусно-косинусные преобразователи 7-9 создают три системы квадратурных напряжений с частотами f f J , fj соответственно. Квадратурные напряжения, поступая на входы суммирующих усилителей 10 и 11, создают в обмотках 14 и 15 первой головки два бегущих в различньгх направле ниях со скоростями, определяемыми частотами f , и f,j поля. С этой целью в суммирующем усилителе 10 используются неинвертирующие входы, а в усилителе 1I - инвертирующий и не инвертирующий. Аналогичные поля движущиеся со скоростями, определяемыми частотами f , и f , создаются обмотками 16 и 17 второй головки. В результате взаимодействия полей обмоткой 18 линейки в ней наводится эдс f 1 ч/ F 7 1 UL) -f uJ, F. V(.,|cos -i -Il- l t . r cJ, - uj, . 1 . (. , .1 - uj, ч uJ, + -- t-J-o Jcos -J-2--t). + Фазовые d ,са составляющих ЭДС определяют перемещение второй и первой головок соответственно. Выделение составляющих М sin.{ :-..14ы,.); 1/2 V sin( ) выходной эдс обмотки 18 осуществляется с помощью избирательных усилителей 19 и 20 соответственно, причем избирательный усилитель 19 настроен на частоту 2Trf , а избирательный усилитель 20 - на частоту . Информация о перемещении лервой и второй головок образуется в преобразователях 21 и 22 фаза-код, на входы информационных напряжений которых поступают сигналы с избирательных усилителей 19 и 20, фаза которых, измеренная относительно опорных напряжений, снимаемых с выходов делителей 5 и 6 частоты, преобразуется в код. Формула из.обретения Преобразователь перемещения в код, содержащий линейный индуктосин, генератор, выход которого соединен с входами первого, второго и третьего делителей частоты, выходы первого и второго делителей частоты соединены с входами первого и второго синусно-косинусных преобразователей соответственно, первый и второй избирательные усилители, о тл ичающийся тем, что, с целью расширения функциональных возможностей преобразователя путем обеспечения возможности преобразования двух независимых перемещений, в него введены четвертый и пятый делители частоты, третий синусно-косинусный преобразователь, первый, второй, третий и четвертый суммирующие усилители, первый и второй преобразователи фаза-код, выход третьегр делителя частоты соединен с входом третьего синусно-косинусного преобразователя, первый выход первого синусно-косинусного преобразователя соединен с первыми входами первого и третьего суммирующих усилителей, а второй - с первыми входами второго и четвертого суммирующих усилителей, первый выход второго синусно-косинусного преобразова теля соединен с вторым входом первого суммирующего усилителя, а вто рой - с вторым входом второго суммирующего усилителя, первый выход третьего синусно-косинусного преобразователя соединен с вторым вхо дом третьего суммирующего усилителя, а второй - с вторым входом чет вертого суммирующего усилителя, выходы первого и второго суммирующих усилителей подключены к обмоткам первой головки линейного индуктоси на, выходы третьего и четвертого суммирующих усилителей подключены I44к обмоткам второй головки линейного индуктоксина, выход обмотки измерительной линейки линейного индуктосина соединен с входами первого и второго избирательных усилителей, выходы которых соединены с информационными входами первого и второго преобразователей фаза-код соответственно, опорные входы первого и второго преобразователей фаза-код соединены с выходом генератора через четвертый и пятый делители частоты соответственно, выходы первого и второго преобразователей фаза-код являются выходами преобразователя.

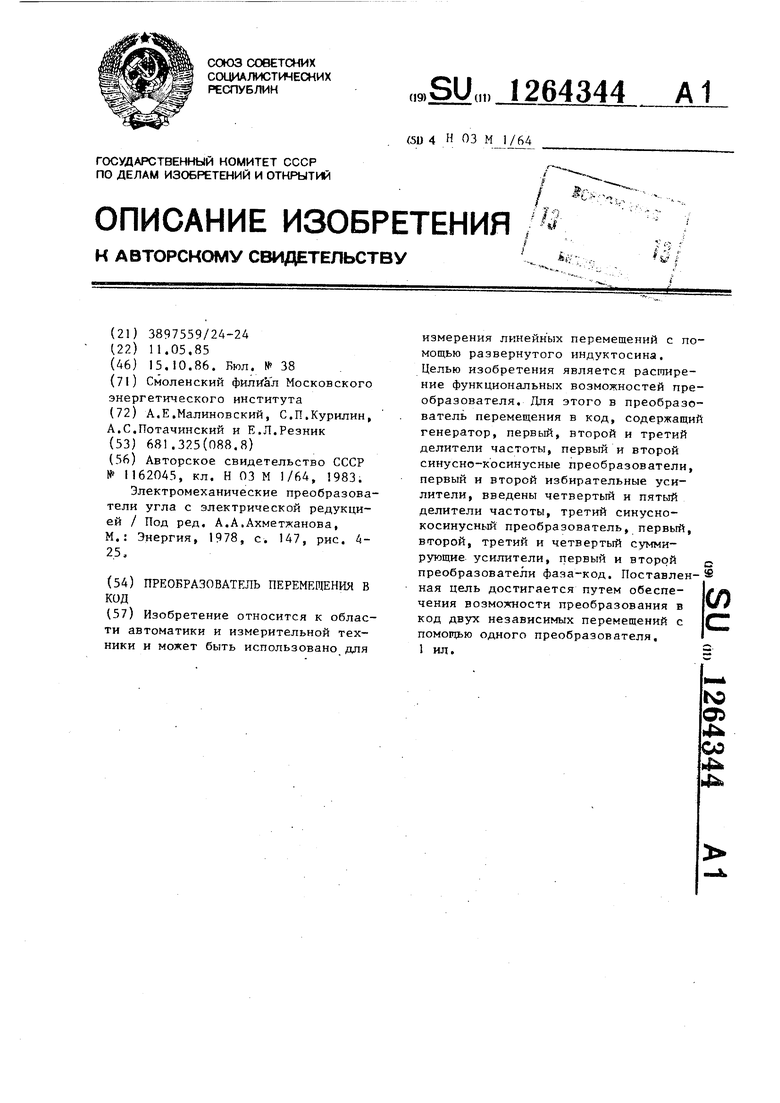

Изобретение относится к области автоматики и измерительной техники и может быть использовано для измерения линейных перемещений с помощью развернутого индуктосина. Целью изобретения является расширение функциональных возможностей преобразователя. Для этого в преобразователь перемещения в код, содержащий генератор, первьй, второй и третий делители частоты, первый и второй синусно-косинусные преобразователи, первый и второй избирательные усилители, введены четвертый и пятый делители частоты, третий синуснокосинусный преобразователь, первый, второй, третий и четвертый суммирующие усилители, первый и второй Q преобразователи фаза-код. Поставлен- ® ная цель достигается путем обеспе(Л чения возможности преобразования в с код двух независимых перемещений с помощью одного преобразователя. 1 ил.
