Датчик температуры биологически активных точек на поверхности кожи животных Советский патент 1987 года по МПК A61B5/01 A61B5/05 A61H39/02

Изобретение относится к ветеринарной технике, а именно к устройствам для диагностики при ветеринарной аку- и электро- нунктуре.

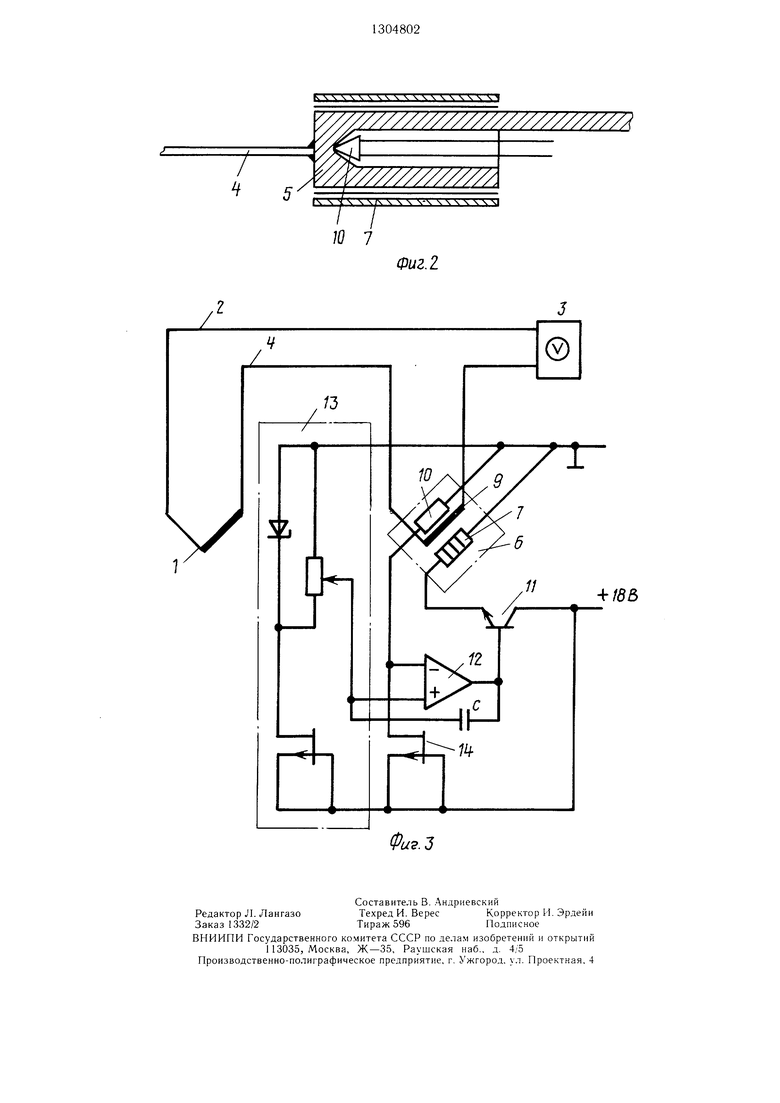

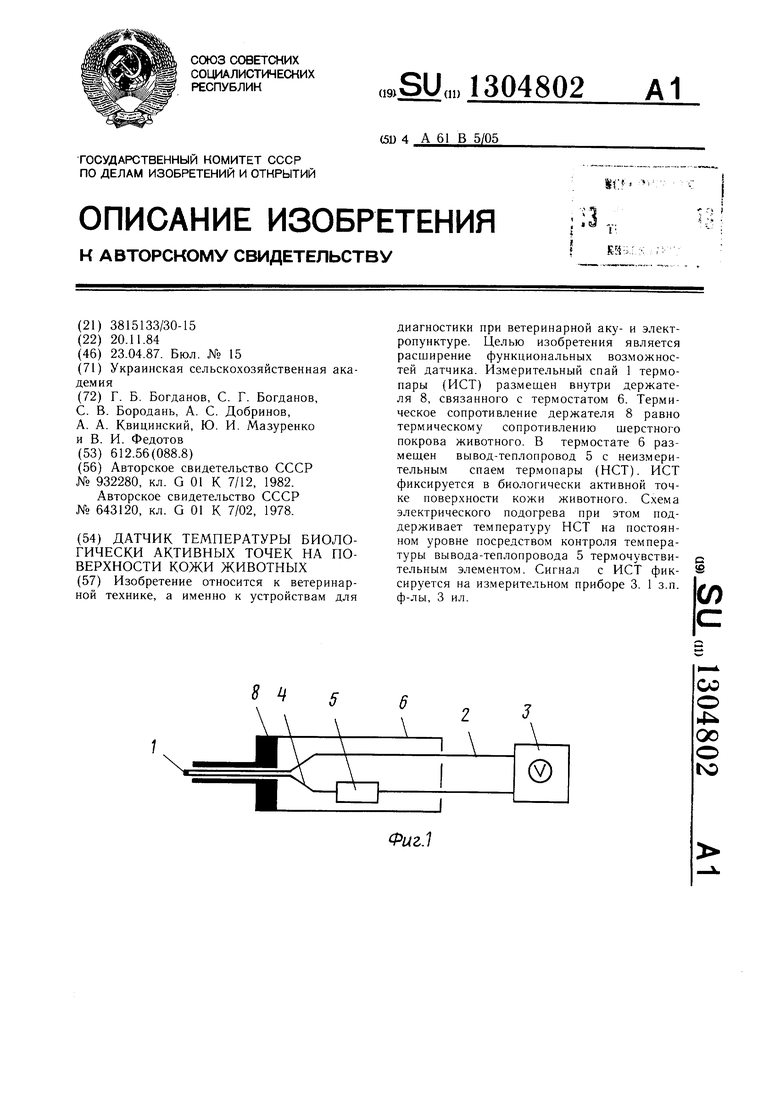

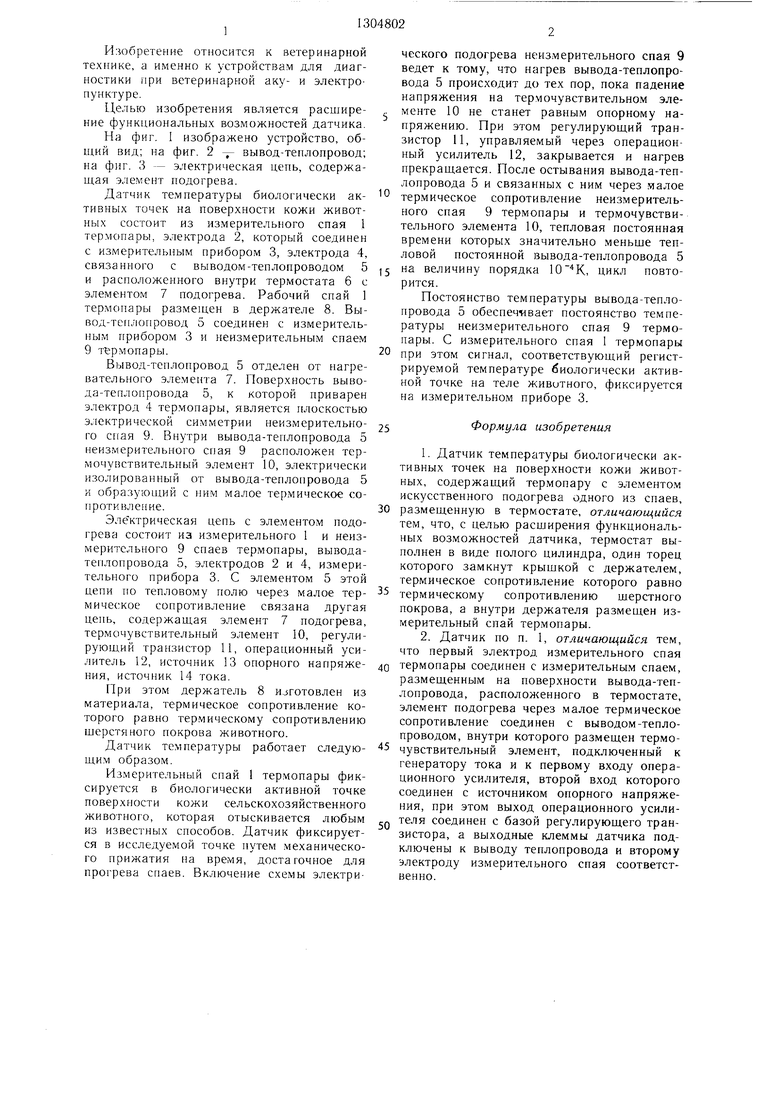

Целью изобретения является расширение функциональных возможностей датчика. На фиг. I изображено устройство, общий вид; на фиг. 2 - вывод-теплопровод; на фиг. 3 - электрическая цепь, содержа- цхая эле.мент подогрева.

Датчик температуры биологически активных точек на поверхности кожи животных состоит из измерительного спая 1 термопары, электрода 2, который соединен с измерительным прибором 3, электрода 4, связанного с выводом-теплопроводом 5 и расположенного внутри термостата 6 с элементом 7 подогрева. Рабочий спай 1 термопары размещен в держателе 8. Вывод-теплопровод 5 соединен с измерительным прибором 3 и неизмерительным спаем 9 термопары.

Вывод-теплопровод 5 отделен от нагревательного элемента 7. Поверхность вывода-теплопровода 5, к которой приварен электрод 4 термопары, является плоскостью э. юктрической симметрии неизмерительного спая 9. Внутри вывода-теплопровода 5 неизмерительного спая 9 расположен термочувствительный элемент 10, электрически изолированный от вывода-теплосфовода 5 и образуюндий с пим малое термическое сопротивление.

Эле ктрическая цепь с элементом подогрева состоит из измерительного 1 и неизмерительного 9 спаев термопары, вывода- теплопровода 5, электродов 2 и 4, измерительного прибора 3. С элементом 5 этой цепи по тепловому полю через малое термическое сопротивление связана другая цепь, содержащая элемент 7 подогрева, термочувствительный элемент 10, регулирующий транзистор 11, операционный усилитель 12, источник 13 опорного напряжения, источник 14 тока.

При этом держатель 8 изготовлен из материала, термическое сопротивление которого равно термическому сопротивлению щерстяного покрова животного.

Датчик температуры работает следующим образом.

Измерительный спай 1 термопары фиксируется в биологически активной точке поверхности кожи сельскохозяйственного животного, которая отыскивается любым из известных способов. Датчик фиксируется в исследуемой точке путем механического прижатия па время, доста гочное для прогрева спаев. Включение схемы электри

0

ческого подогрева неиз.мерительного спая 9 ведет к тому, что нагрев вывода-теплопровода 5 происходит до тех пор, пока падение напряжения на термочувствительном элементе 10 не станет равным опорному напряжению. При этом регулирующий транзистор 11, управляемый через операционный усилитель 12, закрывается и нагрев прекращается. После остывания вывода-теплопровода 5 и связанных с ним через малое термическое сопротивление неизмерительного спая 9 термопары и термочувствительного элемента 10, тепловая постоянная времени которых значительно меньще тепловой постоянной вывода-теплопровода 5

5 на величину порядка , цикл повторится.

Постоянство температуры вывода-теплопровода 5 обеспечивает постоянство температуры неизмерительного спая 9 термопары. С измерительного спая 1 термопары при этом сигнал, соответствующий регистрируемой температуре биологически активной точке на теле животного, фиксируется на измерительном приборе 3.

5Формула изобретения

1.Датчик температуры биологически активных точек на поверхности кожи животных, содержащий термопару с элементом искусственного подогрева одного из спаев,

0 размещенную в термостате, отличающийся тем, что, с целью расщирения функциональных возможностей датчика, термостат выполнен в виде полого цилиндра, один торец которого замкнут крыщкой с держателем, термическое сопротивление которого равно термическому сопротивлению щерстного покрова, а внутри держателя размещен измерительный спай термопары.

2.Датчик по п. 1, отличающийся тем, что первый электрод измерительного спая

0 термопары соединен с измерительным спаем, размещенным на поверхности вывода-теплопровода, расположенного в термостате, элемент подогрева через малое термическое сопротивление соединен с выводом-теплопроводом, внутри которого размещен термо 5 чувствительный элемент, подключенный к генератору тока и к первому входу операционного усилителя, второй вход которого соединен с источником опорного напряжения, при этом выход операционного усилиQ теля соединен с базой регулирующего транзистора, а выходные клеммы датчика подключены к выводу теплопровода и второму электроду измерительного спая соответственно.

.5

J ffIN

У/////////////////////% /А

У/////////////.

Изобретение относится к ветеринарной технике, а именно к устройствам для 8 Ц диагностики при ветеринарной аку- и элект- ропунктуре. 1Делью изобретения является расширение функциональных возможностей датчика. Измерительный спай 1 термопары (ИСТ) размещен внутри держателя 8, связанного с термостатом 6. Термическое сопротивление держателя 8 равно термическому сопротивлению шерстного покрова животного. В термостате 6 размещен вывод-теплопровод 5 с неизмерительным спаем термопары (НСТ). ИСТ фиксируется в биологически активной точке поверхности кожи животного. Схема электрического подогрева при этом поддерживает температуру НСТ на постоянном уровне посредством контроля температуры вывода-теплопровода 5 термочувствительным элементом. Сигнал с ИСТ фиксируется на измерительном приборе 3. 1 з.п. ф-лы, 3 ил. i (Л СО о 4 ОО о Ю Фиг.1

Фиг. 2

-I-/55

Составитель В. Андриевский

Редактор Л. ЛангазоТехред И. ВересКорректор И. Эрдейи

Заказ 1332/2Тираж 596Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

I 13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственио-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Фиг.З
