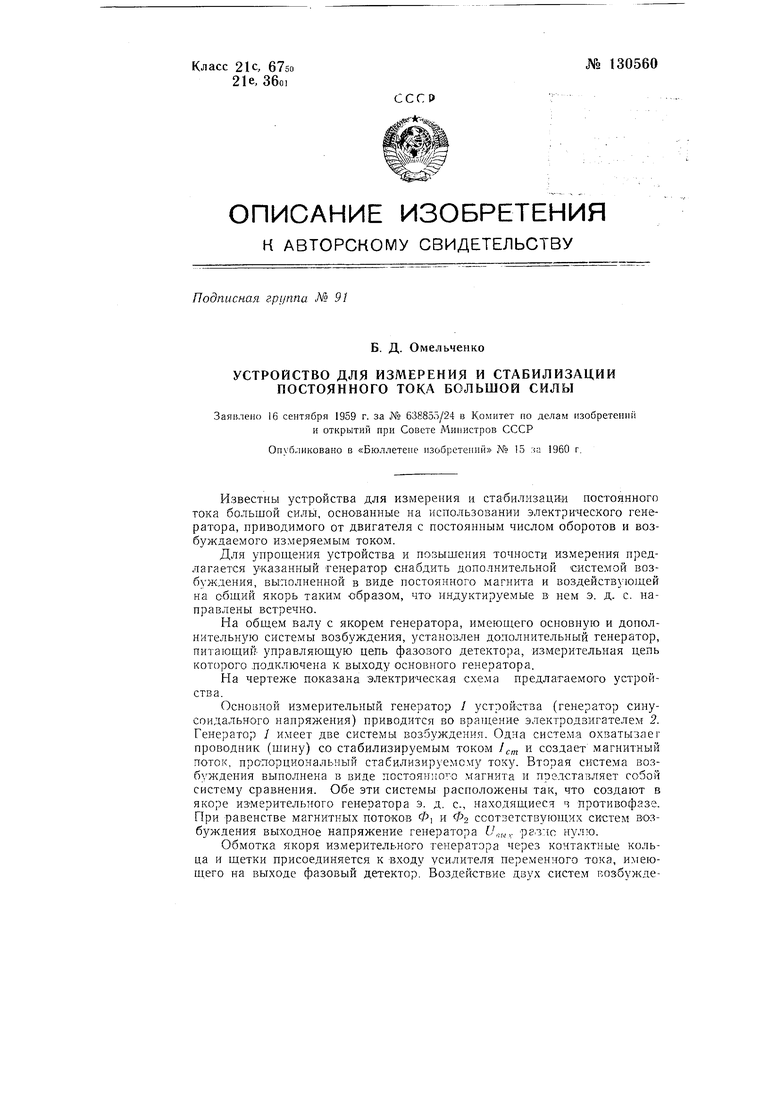

Устройство для измерения и стабилизации постоянного тока большой силы Советский патент 1960 года по МПК G01R19/00

УСТРОЙСТВО для ИЗМЕРЕНИЯ И СТАБИЛИЗАЦИИ ПОСТОЯННОГО ТОКА БОЛЬШОЙ СИЛЫ

Заявлено 16 сентября 1959 г. за № 638855/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений № 15 за 1960 г.

Известны устройства для измерения и стабилизации иостоянного тока большой силы, основанные на использовании электрического генератора, ириводимого от двигателя с постоянным числом оборотов и возбуждаемого измеряемым током.

Для упрощения устройства и повышения точности измерения предлагается указанный генератор снабдить дополнительной системой возбуждения, выполненной в виде постоянного магнита и воздействую дей на общий якорь таким образом, что индуктируемые в нем э. д. с. направлены встречно.

На общем валу с якорем генератора, имеющего основную и дополнительную системы возбуждения, установлен дополнительный генератор, питающий управляющую цепь фазового детектора, измерительная цепь которого .подключена к выходу основного генератора.

На чертеже показана электрическая схема предлагаемого устройства.

Основной измерительный генератор / устройства (генератор синусоидального напряжения) приводится во вранхение электродвигателем 2. Генератор / имеет две системы возбуждения. Одна система охватывает проводник (щину) со стабилизируемым током /,„ и создает магнитный поток, пропорциональный стабилизируемому току. Вторая система возбуждения выполнена в виде постоянное магнита и представляет собой систему сравнения. Обе эти системы расположены так, что создают в якоре измерительного генератора э. д. с., находящиеся в противофазе. При равенстве магнитных потоков Ф) и Фг соответствующих систем возбуждения выходное напряжение генератора L,,,,,, нулю.

Обмотка якоря измерительного генератора через контактные кольца н щетки присоединяется к входу усилителя неременного тока, имеющего на выходе фазовый детектор. Воздействие двух систем возбуждения на одну общую обмотку якоря практически исключает температурные погрешности, так как температурные колебания и изменение числа оборотов приводного двигателя в результате изменения напряжения питания по величине или частоте (в практически существующих пределах) не влияют на уставку по току и только несколько изменяют коэффициент статизма системы.

На одном валу с якорем измерительного генератора 1 находится вспомогательный генератор 5 синусоидального напряжения, служащий для питания фазового детектора электронного усилителя. Частоты генераторов / и 5 равны.

Предмет изобретения

1. Устройство для измерения и стабилизации постоянного тока больщой силы, содержащее электрический генератор, приводимый от двигателя с постоянным числом оборотов и возбуждаемый измеряемым током, отличающееся тем, что, с целью упрощения устройства и повыщения точности измерения, указанный генератор снабжен дополнительной системой возбуждения, выполненной в виде постоянного магнита и воздействующей на общий якорь таким образом, что индуктируемые в нем э. д. с. направлены встречно.

2. В устройство по п. 1 применение фазового детектора, измерительная цепь которого подключена к выходу основного генератора, а управляющая цепь получает питание от дополнительного генератора переменного тока, якорь которого установлен на общем валу с якорем основного генератора.
