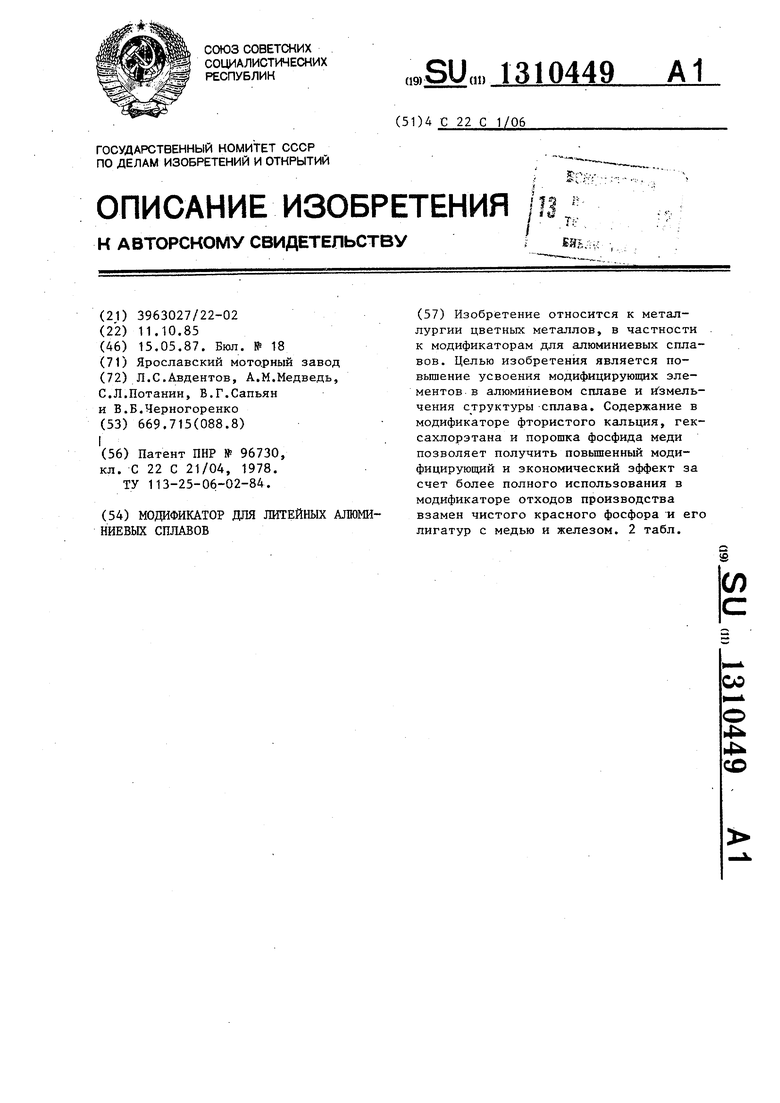

Модификатор для литейных алюминиевых сплавов Советский патент 1987 года по МПК C22C1/06

.113

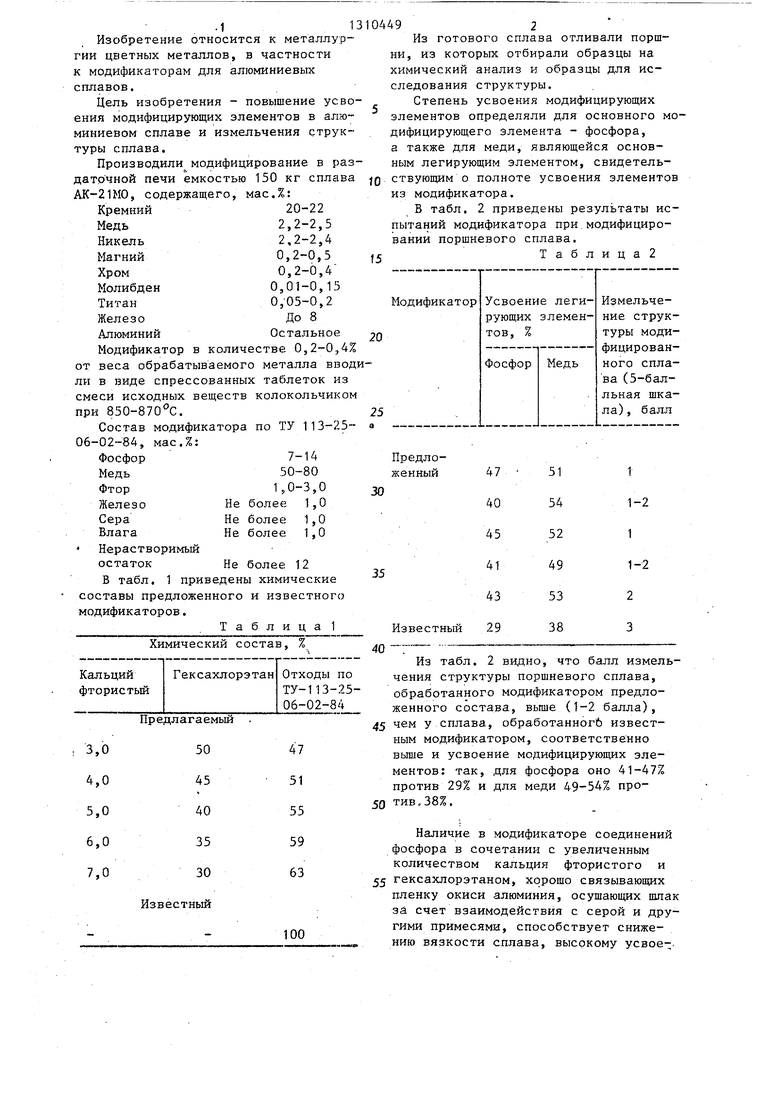

Изобретение относится к металлургии цветных металлов, в частности к модификаторам для алюминиевых сплавов.

Цель изобретения - повышение усвоения модифицирующих элементов в алюминиевом сплаве и измельчения структуры сплава.

Производили модифицирование в раздаточной печи емкостью 150 кг сплава АК-21МО, содержащего, мас.%:

Кремний20-22

Медь2,2-2,5

Никель2,2-2,4

Магний0,2-0,5

Хром

МолибденО

ТитанО

Железо

АлюминийО

Модификатор в количестве 0,2-0,4% от веса обрабатываемого металла вводи ли в виде спрессованных таблеток из смеси исходных веществ колокольчиком при 850-870 0.

Состав модификатора по ТУ 113-25- 06-02-84, мас.%:

римый

П(

Не более Не более Не более

Не более 12

В табл. 1 приведены химические составы предложенного и известного модификаторов.

Т а б л и ц а 1

Химический состав, %

Предлагаемый 50 45 40 35 30

Известный

47 51 55 59 63

100

10449

Из готового сплава отливали поршни, из которых отбирали образцы на химический анализ и образцы для исследования структуры.

Степень усвоения модифицирующих элементов определяли для основного модифицирующего элемента - фосфора, а также для меди, являющейся основным легирующим элементом, свидетельствующим о полноте усвоения элементов из модификатора.

В табл. 2 приведены результаты испытаний модификатора при модифицировании поршневого сплава.

Таблица2

Известный 29

38

40

Из табл. 2 видно, что балл измельчения структуры поршневого сплава, обработанного модификатором предложенного состава, вьш1е (1-2 балла),

45 чем у сплава, обработанногб известным модификатором, соответственно выше и усвоение модифицирующих элементов: так, для фосфора оно 41-47% против 29% и для меди 49-54% про50 тив,38%.

Наличие в модификаторе соединений фосфора в Сочетании с увеличенным количеством кальция фтористого и 55 гексахлорэтаном, хорошо связывающих пленку окиси алюминия, осушающих шлак за счет взаимодействия с серой и другими примесями, способствует снижению вязкости сплава, высокому усвое-.

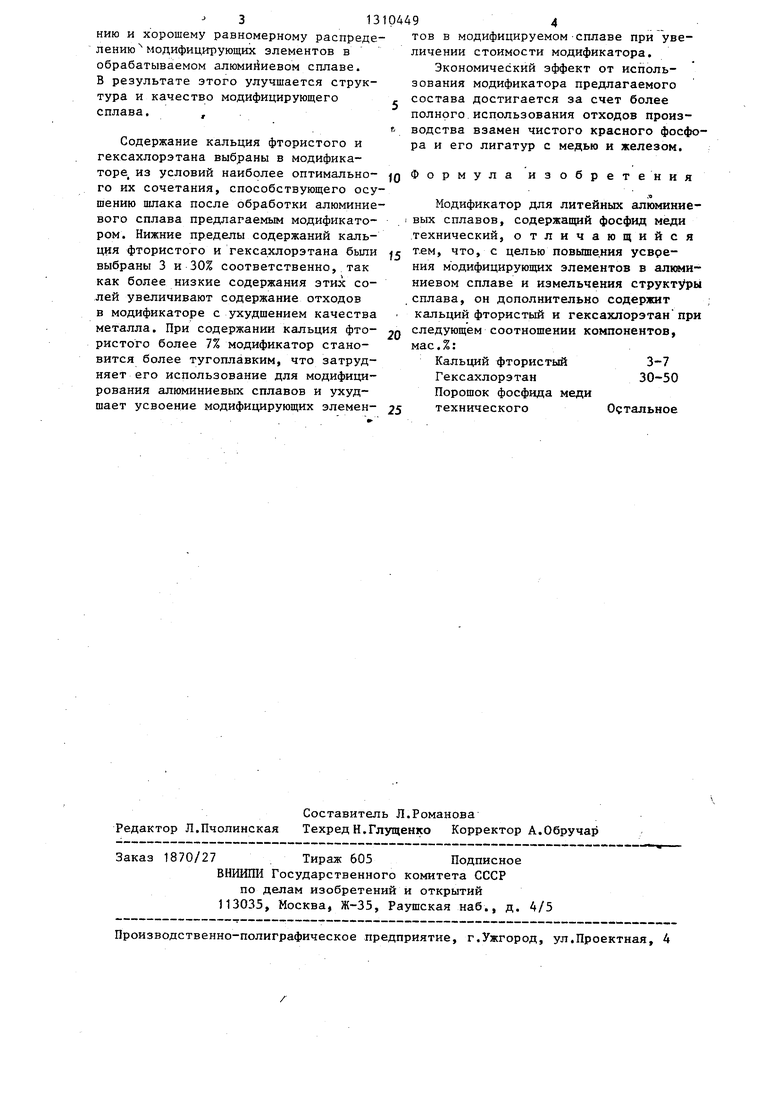

нию и хорошему равномерному распределению модифицирующих элементов в обрабатываемом алюмийиевом сплаве. В результате этого улучшается структура и качество модифицирующего сплава. , .

Содержание кальция фтористого и гексахлорэтана выбраны в модификаторе из условий наиболее оптимального их сочетания, способствующего осушению шлака после обработки алюминиевого сплава предлагаемым модификатором. Нижние пределы содержаний кальция фтористого и гексахлорэтана были выбраны 3 и 30% соответственно, так как более низкие содержания этих солей увеличивают содержание отходов в модификаторе с ухудшением качества металла. При содержании кальция фтористого более 7% модификатор становится более тугоплавким, что затрудняет его использование для модифицирования алюминиевых сплавов и ухудшает усвоение модифихщрующих элеменРедактор Л.Пчолинская Заказ 1870/27

Составитель Л.Романова

Техред Н.Глущенко Корректор А.Обручар

Тираж 605 Подписное ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

тов в модифицируемом-сплаве при увеличении стоимости модификатора.

Экономический эффект от использования модификатора предлагаемого

состава достигается за счет более полного использования отходов производства взамен чистого красного фосфора и его лигатур с медью и железом.

Формула изобретения

Модификатор для литейных алюминиевых сплавов, содержащий фосфид меди технический, отличающийся т.ем, что, с целью повышения усвре- ния модифицирующих элементов в алнми- ниевом сплаве и измельчения структуры сплава, он дополнительно содержит кальций фтористый и гексахлорэтан при следующем соотношении компонентов, мае.%:

Кальций фтористый 3-7

Гексахлорэтан30-50

Порошок фосфида меди

технического Остальное

Изобретение относится к металлургии цветных металлов, в частности к модификаторам для алюминиевых сплавов. Целью изобретения является повышение усвоения модифицирующих элементов в алюминиевом сплаве и и змель- чения структуры сплава. Содержание в модификаторе фтористого кальция, гек- сахлорэтана и порошка фосфида меди позволяет получить повьшенный модифицирующий и экономический эффект за счет более полного использования в модификаторе отходов производства взамен чистого красного фосфора и его лигатур с медью и железом. 2 табл. 4 N4 (Г)
