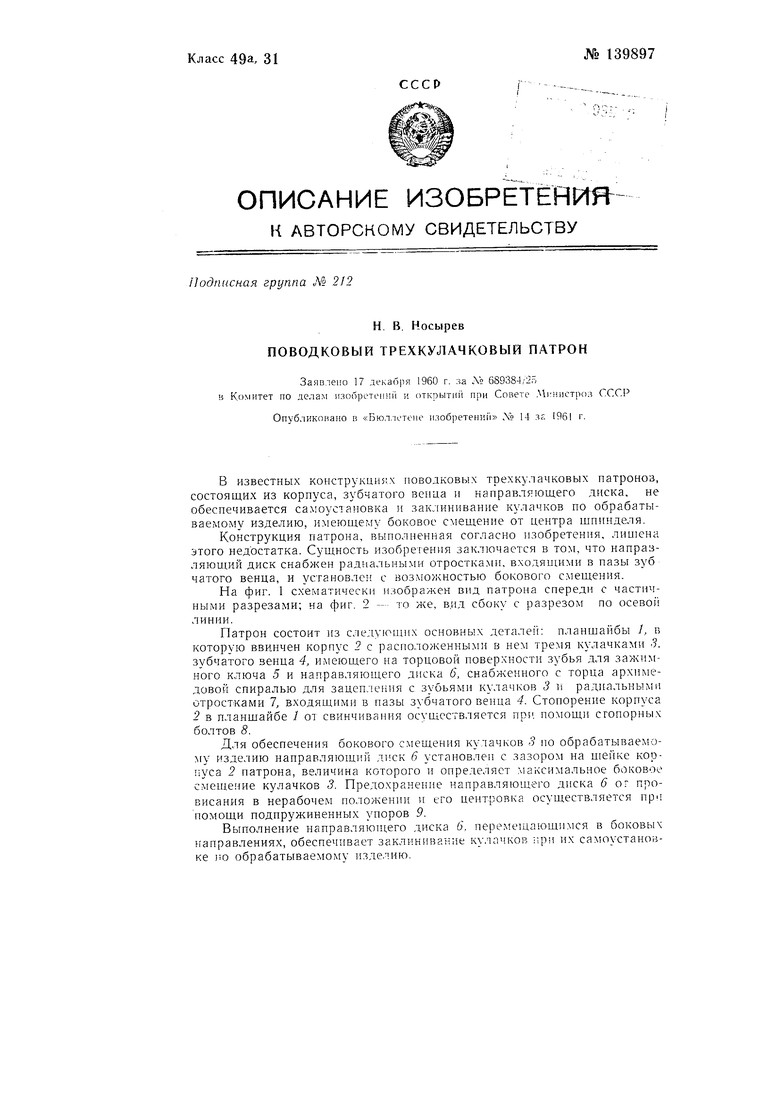

Поводковый трехкулачковый патрон Советский патент 1961 года по МПК B23B33/00

В известных конструкши х поводковых трехкулачковых патронов, состоящих из корпуса, зубчатого венца и направляющего диска, не обеспечивается ca oyc aнoвкa и зак.чинивание кулачков по обрабатываемому изделию, имеющему боковое смещение от центра шнииделя.

Конструкция патрона, выполненная согласно изобретения, лишена этого недостатка. Сущность изобретения заключается в том, что напразляющий диск снаблсен радиалЕ ными отростками, входящими в пазы зуб чатого венца, и установлен с возможностью бокового смещения.

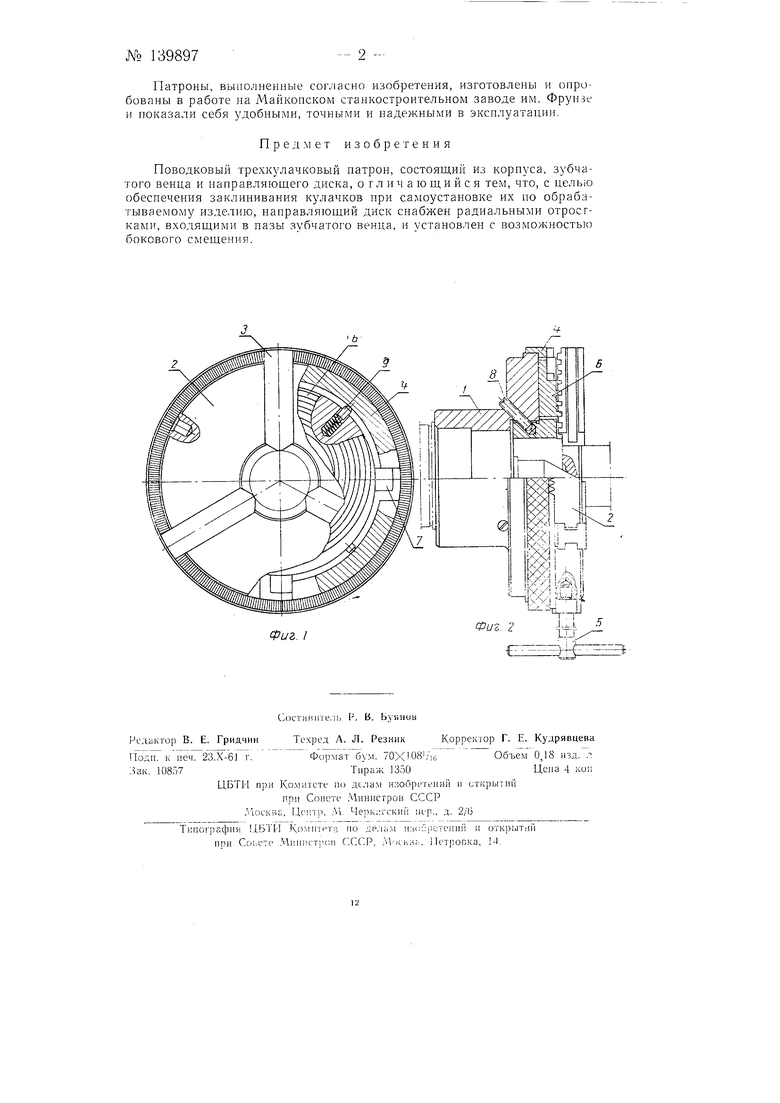

На фиг. 1 схематически изображен вид патрона спереди с частичными разрезами; на фиг. 2 - то же, вид сбоку с разрезом по oceBoii линии.

Патрон состоит из слелуюидих основных деталей: планшайбы /, в которую ввинчен корпус 2 с расположенными в нем тремя кулачками 3. зубчатого венца 4, имеющего на торцовой иоверхности зубья для зажимного к.люча 5 и направляющего диска 6, снабженного с торца архимедовой спиралью для зацеп;1ения с зубьями кулачков 3 и радиальными отростками 7, входящими в пазы зубчатого венца 4. Стопорение корпуса 2 в планшайбе 1 от свинчивания осуществляется при помощ сгопорных болтов 8.

Для обеспечения бокового смещения кулачков -З по обрабатываемому изделию направляющий диск 6 установле с зазором на шейке корriyca 2 патрона, величина которого и оиределяет максимальное боковое смещение кулачков 3. Предохранение направляющего диска 6 от провисания в нерабочем положении и его цеитровка осуществляется при помощи подпружиненных упоров 9.

Выполнение направляюи1,его диска 6, пepe eщaющимcя в боковых ьаправлениях, обеспечивает заклинивание кулачков ;;ри их самоустановке ио обрабатываемому издел.ию.

Патроны, выполненные согласно изобретения, изготовлены и опробованы в работе на Майкопском станкостроительном заводе им. Фрунзе и показа.ти себя удобными, точными и надежными в эксплуатации.

Предмет изобретения

Поводковый трехкулачковый патрон, состоящий из корпуса, зубчатого венца и направляющего диска, о г л и ч а ю щ и и с я тем, что, с целью обеспечения заклинивания кулачков при самоустановке их по обрабатываемому изделию, направляющий диск снабжен радиальными отросгками, входящими в пазы зубчатого венца, и установлен с возмо кность о бокового смещенип.
