Устройство для контроля высококонтрастных процессов Советский патент 1988 года по МПК G08B17/12

(Л

4 СО 4

Изобретение относится к области контроля высококонтрастных, например пожароопасных, процессов.

Целью изобретения является повьпие- ние достоверности качества изображения .

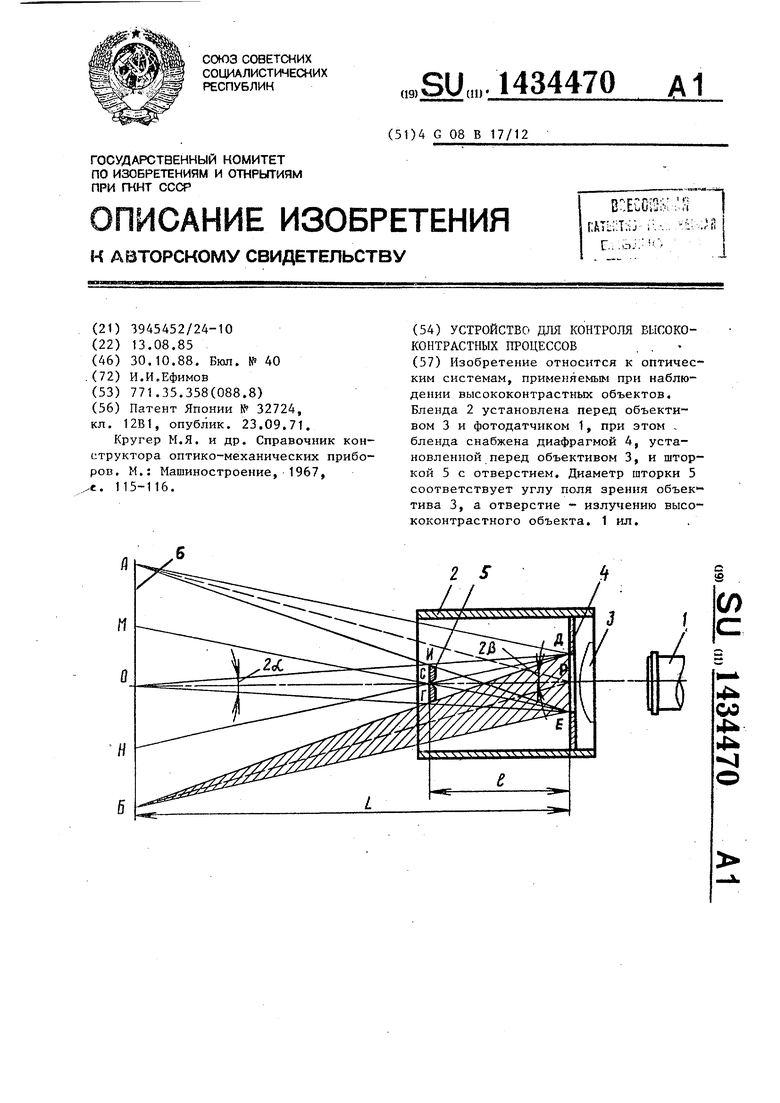

На чертеже представлена оптическая схема описываемого устройства.

Устройство содержит фотоэлектри- ческий датчик 1, например видикон или матричный фотодатчик, бленду 2, объектив 3, бленда 2 снабжена апертур- I ной диафрагмой 4, расположенной перед Iобъективом 3 и вьшолненно|1, например, IB виде ирисовой диафрагмы, и шторкой 15, выполненной с центральным отвер- |стием, расположенной на оптической |оси устройства перед апертурной диаф- |рагмой 4 с возможностью перемещения вдоль оптической оси, 2 eL апертур- |ный угол в пространстве предметов, |2/Э- телесный угол контроля. А, Б - |крайние точки поля контроля, М, .Н - крайние точки поля контроля через от|верстие шторки 5 при открытой апертурной диафрагме 4, Р - центр входного зрачка (диафрагмы 4), О - центр JKOHTpacTHoro объекта 6, 1 - расстоя- ие между апертурной диафрагмой 4 и Шторкой 5.

Устройство работает следующим образом.

I Лучи света из точек контрастного |объекта через диафрагму 4 попадают |на шторку 5. На участке контрастного {объекта 6 AM - БН шторка 5 срезает 1часть лучей пучка света, благодаря 1ему пучок лучей, приходяпщх от конт

растного объекта 6, оказывается ограниченным путем затемнения, постепенного срезания света из центральньЬс точек поля. Подвижность шторки позволяет изменять площадь излучения KOHT-I растного объекта. Площадь шторки такова, что перекрывает апертурный угол Ze в пространстве предметов, а диаметр определяется из соотношения

d DlLjts A D + L tKA

tg/l где D - диаметр диафрагмы бленды;

L - расстояние от объекта наблюдения до диафрагмы бле1щы; 2/ь - угол поля зрения объектива.

Формула изобретения

Устройство для контроля высоко- контрастных процессов, содержащее последовательно установленные вдоль оптической оси бленду с диафрагмой, объектив и фотодатчик, отличающееся тем, что, с целью повышения достоверности контроля путем улучшения качества изображения, бленда вьшолнена с дополнительной шторкой с отверстием в центре, расположенной соосно бленде в закрепленной на ней с возможностью перемещения вдоль оптической оси, причем площадь шторки d определяется из соотношения

А

D + L tgft

tg/i

где D - диаметр диафрагмы бленды,- L - расстояние от объекта наблюдения до диафрагмы бленды; 2/ь - угол поля зрения объектива,

Изобретение относится к оптическим системам, применяемым при наблюдении высококонтрастных объектов. Бленда 2 установлена перед объективом 3 и фотодатчиком 1, при этом , бленда снабжена диафрагмой 4, установленной перед объективом 3, и шторкой 5 с отверстием. Диаметр шторки 5 соответствует углу поля зрения объек тива 3, а отверстие - излучению высококонтрастного объекта. 1 ил.
