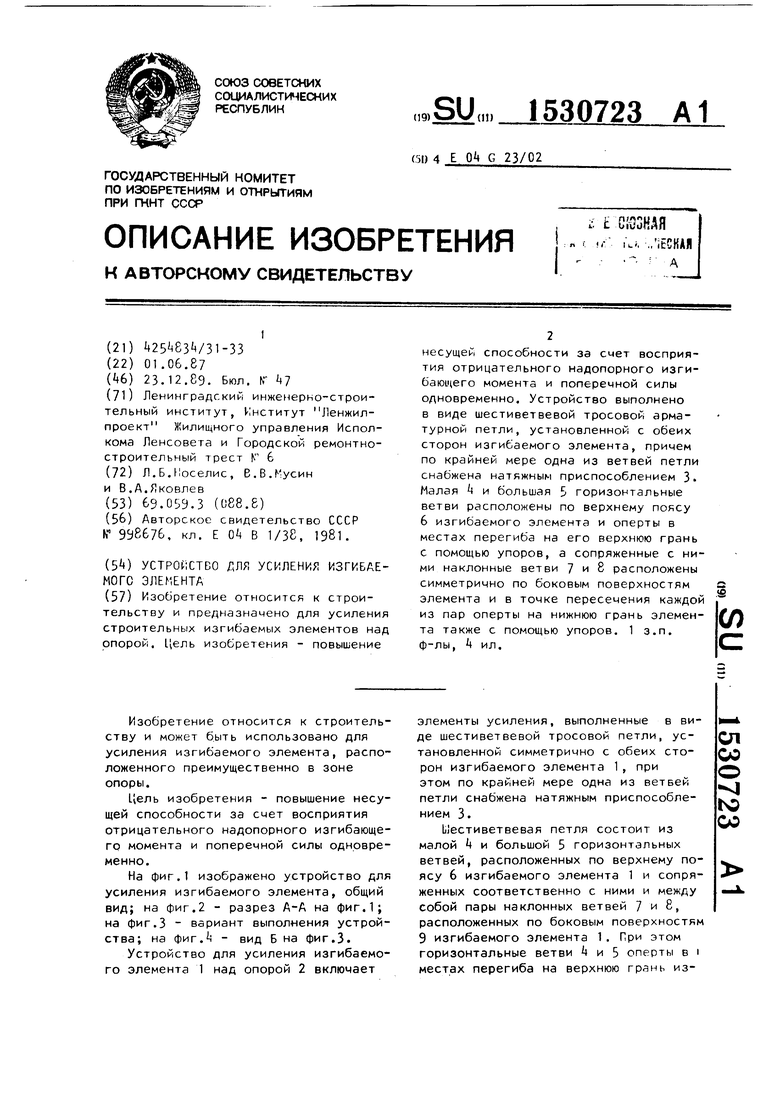

Устройство для усиления изгибаемого элемента Советский патент 1989 года по МПК E04G23/02

Изобретение относится к строительству и может быть использовано для усиления изгибаемого элемента, расположенного преимущественно в зоне опоры.

Цель изобретения - повышение несущей способности за смет восприятия отрицательного надопорного изгибающего момента и поперечной силы одновременно.

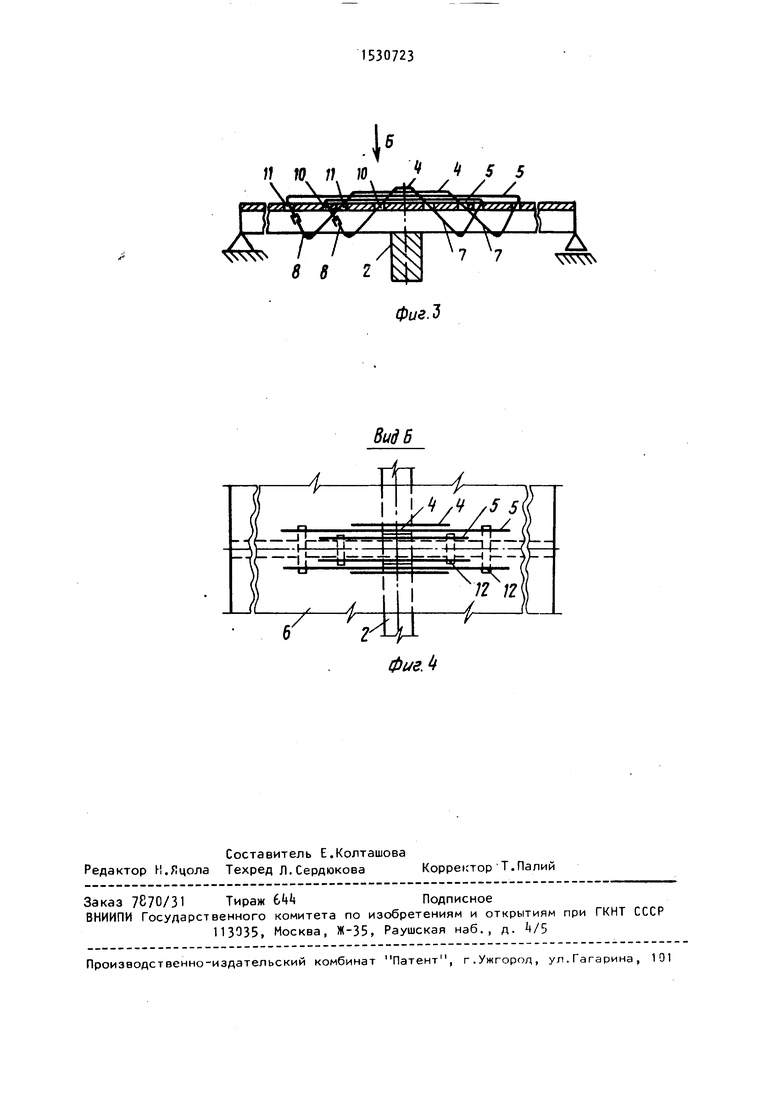

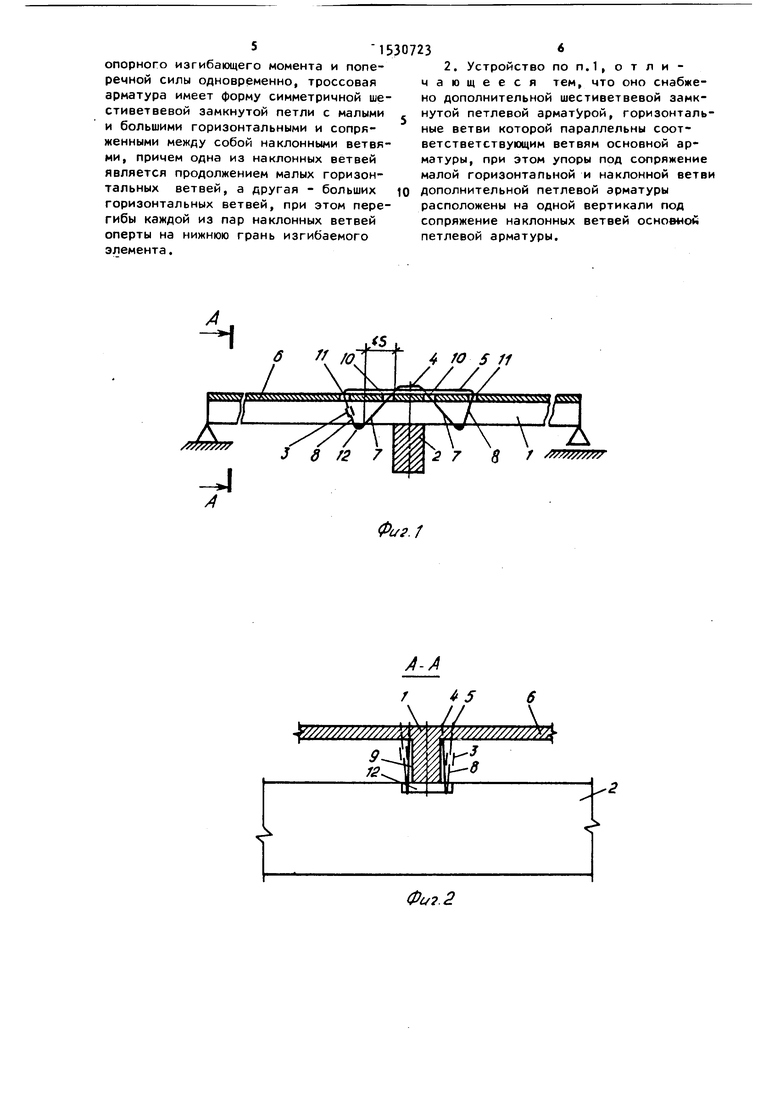

На фиг.1 изображено устройство для усиления изгибаемого элемента, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг.З - вариант выполнения устройства; на фиг. - вид Б на фиг.З.

Устройство для усиления изгибаемого элемента 1 над опорой 2 включает

элементы усиления, выполненные в виде шестиветвевой тросовой петли, установленной симметрично с обеих сторон изгибаемого элемента 1, при этом по крайней мере одна из ветвей петли снабжена натяжным приспособлением 3.

и)естиветвевая петля состоит из малой k и большой S горизонтальных ветвей, расположенных по верхнему поясу 6 изгибаемого элемента 1 и сопряженных соответственно с ними и между собой пары наклонных ветвей 7 и 8, расположенных по боковым поверхностям 9 изгибаемого элемента 1. При этом горизонтальные ветви и 5 оперты в i местах перегиба на верхнюю грань из01

со

о

to

СО

3 1

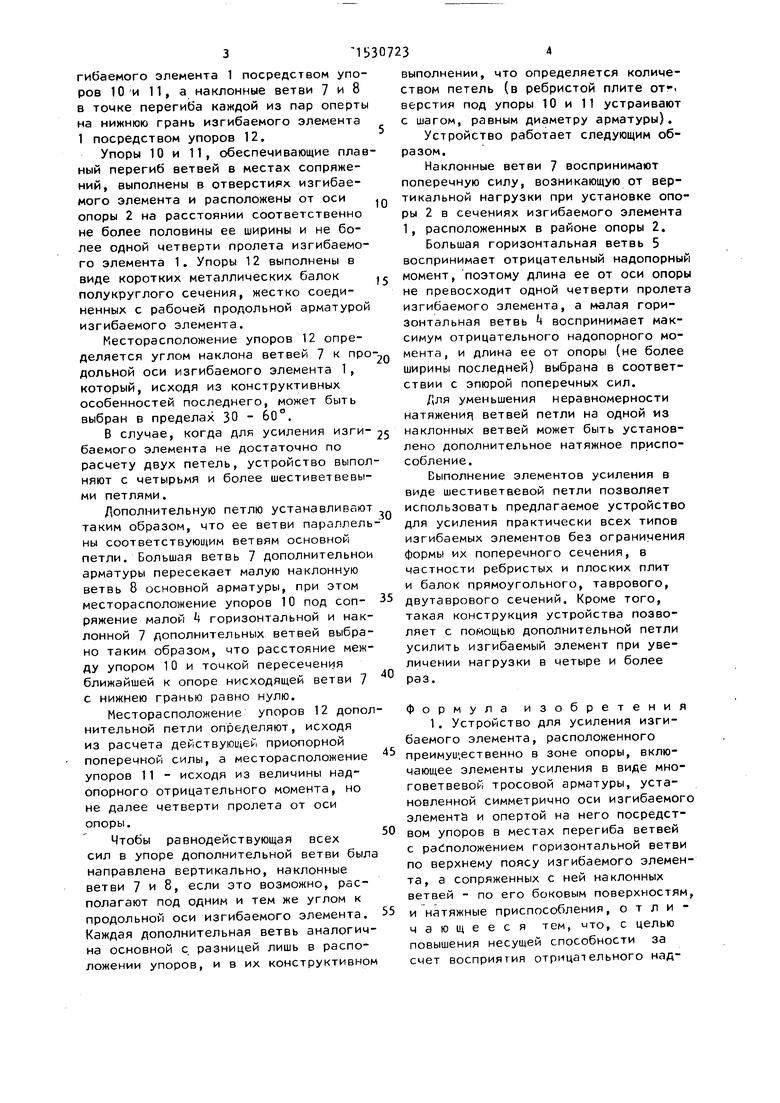

гибаемого элемента 1 посредством упоров 10 И П, а наклонные ветви 7 и 8 в точке перегиба каждой из пар оперты на нижнюю грань изгибаемого элемента 1 посредством упоров 12.

Упоры 10 и 11, обеспечивающие плавный перегиб ветвей в местах сопряжений, выполнены в отверстиях изгибаемого элемента и расположены от оси опоры 2 на расстоянии соответственно не более половины ее ширины и не более одной четверти пролета изгибаемого элемента 1. Упоры 12 выполнены в виде коротких металлических балок полукруглого сечения, жестко соединенных с рабочей продольной арматурой изгибаемого элемента.

Месторасположение упоров 12 опре

деляется углом наклона ветвей 7 к про-.

дольной оси изгибаемого элемента 1 , который, исходя из конструктивных особенностей последнего, может быть выбран в пределах 30 60°.

0

5

0

выполнении, что определяется количеством петель (в ребристой плите от -. верстия под упоры 10 и 11 устраивают с шагом, равным диаметру арматуры).

Устройство работает следующим образом.

Наклонные ветви 7 воспринимают поперечную силу, возникающую от вертикальной нагрузки при установке опоры 2 в сечениях изгибаемого элемента 1, расположенных в районе опоры 2.

Большая горизонтальная ветвь 5 воспринимает отрицательный надопорный момент, поэтому длина ее от оси опоры не превосходит одной четверти пролета изгибаемого элемента, а малая горизонтальная ветвь k воспринимает максимум отрицательного надопорного момента, и длина ее от опоры (не более ширины последней) выбрана в соответствии с эпюрой поперечных сил.

Для уменьшения неравномерности натяжения ветвей петли на одной из

Изобретение относится к строительству и предназначено для усиления строительных изгибаемых элементов над опорой. Цель изобретения - повышение несущей способности за счет восприятия отрицательного надопорного изгибающего момента и поперечной силы одновременно. Устройство выполнено в виде шестиветвевой тросовой арматурной петли, установленной с обеих сторон изгибаемого элемента, причем по крайней мере одна из ветвей петли снабжена натяжным приспособлением 3. Малая 4 и большая 5 горизонтальные ветви расположены по верхнему поясу 6 изгибаемого элемента и оперты в местах перегиба на его верхнюю грань с помощью упоров, а сопряженные с ними наклонные ветви 7 и 8 расположены симметрично по боковым поверхностям элемента и в точке пересечения каждой из пар оперты на нижнюю грань элемента также с помощью упоров. 1 з.п. ф-лы, 4 ил.

В случае, когда для усиления изги- 25 наклонных ветвей может быть установ40

баемого элемента не достаточно по расчету двух петель, устройство выполняют с четырьмя и более шестиветвевы- ми петлями.

Дополнительную петлю устанавливают таким образом, что ее ветви параллель- ны соответствующим ветвям основной петли. Большая ветвь 7 дополнительной арматуры пересекает малую наклонную ветвь 8 основной арматуры, при этом месторасположение упоров 10 под сопряжение малой k горизонтальной и наклонной 7 дополнительных ветвей выбрано таким образом, что расстояние между упором 10 и точкой пересечения ближайшей к опоре нисходящей ветви 7 с нижнею гранью равно нулю.

Месторасположение упоров 12 дополнительной петли оп|Ьеделяют, исходя из расчета действующей приопорной поперечной силы, а месторасположение упоров 11 - исходя из величины надопорного отрицательного момента, но не далее четверти пролета от оси опоры.

Чтобы равнодействующая всех сил в упоре дополнительной ветви была направлена вертикально, наклонные ветви 7 и 8, если это возможно, располагают под одним и тем же углом к продольной оси изгибаемого элемента. 55 Каждая дополнительная ветвь аналогична основной с. разницей лишь в расположении упоров, и в их конструктивном

лено дополнительное натяжное приспособление.

Выполнение элементов усиления в виде шестиветвевой петли позволяет использовать предлагаемое устройство для усиления практически всех типов изгибаемых элементов без ограничения формы их поперечного сечения, в частности ребристых и плоских плит и балок прямоугольного, таврового, 35 двутаврового сечений. Кроме того, такая конструкция устройства позволяет с помощью дополнительной петли усилить изгибаемый элемент при уве- нагрузки в четыре

личении раз.

и более

45

50

формула изобретения

лено дополнительное натяжное приспособление.

Выполнение элементов усиления в виде шестиветвевой петли позволяет использовать предлагаемое устройство для усиления практически всех типов изгибаемых элементов без ограничения формы их поперечного сечения, в частности ребристых и плоских плит и балок прямоугольного, таврового, 5 двутаврового сечений. Кроме того, такая конструкция устройства позволяет с помощью дополнительной петли усилить изгибаемый элемент при уве- нагрузки в четыре

личении раз.

и более

5

5

0

формула изобретения

опорного изгибающего момента и поперечной силы одновременно, троссовая арматура имеет форму симметричной ше стиветвевой замкнутой петли с малыми и большими горизонтальными и сопряженными между собой наклонными ветвя ми, причем одна из наклонных ветвей является продолжением малых горизонтальных ветвей, а другая - больших горизонтальных ветвей, при этом пере гибы каждой из пар наклонных ветвей оперты на нижнюю грань изгибаемого элемента.

d

.VX.V.4XN4V4WW4444V II V4V4VV4 ГА WViXV Ч 44V44V4 Г J VXWXWVWWW

i

лу .k

3 а гг 7

-J

А

30723

2, Устройство по п.1, о т л и - чающееся тем, что оно снабжено дополнительной шестиветвевой замкнутой петлевой арматурой, горизонтальные ветви которой параллельны соот- ветстветствующим ветвям основной арматуры, при этом упоры под сопряжение малой горизонтальной и наклонной ветви 10 дополнительной петлевой арматуры расположены на одной вертикали под сопряжение наклонных ветвей основной петлевой арматуры.

f 1 ЛУ// Л 7

Фи2.Г

.2

t

w. ;;. w. 5 5

8 8 2

.

v

Фие.

.
