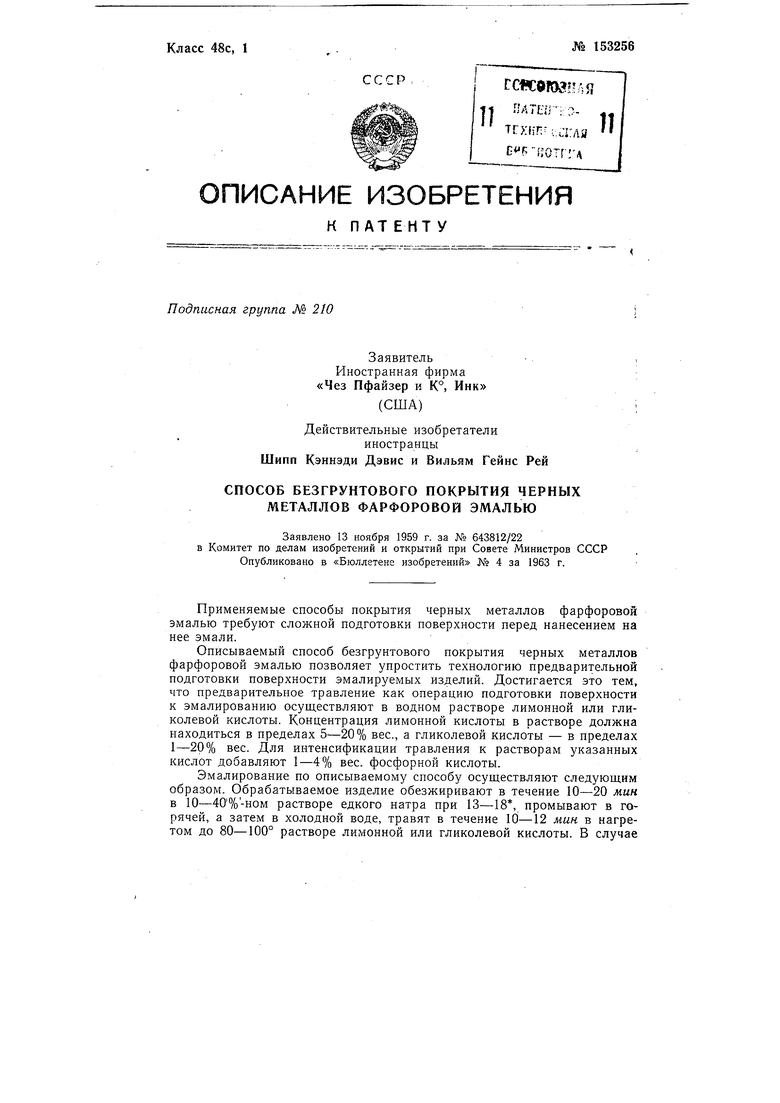

СПОСОБ БЕЗГРУНТОВОГО ПОКРЫТИЯ ЧЕРПЫХ МЕТАЛЛОВ ФАРФОРОВОЙ ЭМАЛЬЮЗаявлено 13 ноября 1959 г. за № 643812/22в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в «Бюллетене изобретений» № 4 за 1963 г. Советский патент 1963 года по МПК C23D3/00 C23D5/02

Применяемые способы покрытия черных металлов фарфоровой эмалью требуют сложной подготовки поверхности перед нанесением на нее эмали.

Описываемый способ безгрунтового покрытия черных металлов фарфоровой эмалью позволяет упростить технологию предварительной подготовки поверхности эмалируемых изделий. Достигается это тем, что предварительное травление как операцию подготовки поверхности к эмалированию осуществляют в водном растворе лимонной или гликолевой кислоты. Концентрация лимонной кислоты в растворе должна находиться в пределах 5-20% вес., а гликолевой кислоты - в пределах 1-20% вес. Для интенсификации травления к растворам указанных кислот добавляют 1-4% вес. фосфорной кислоты.

Эмалирование по описываемому способу осуществляют следующим образом. Обрабатываемое изделие обезжиривают в течение 10-20 мин в 10-40%-ном растворе едкого натра при 13-18, промывают в горячей, а затем в холодной воде, травят в течение 10-12 мин в нагретом до 80-100° растворе лимонной или гликолевой кислоты. В случае

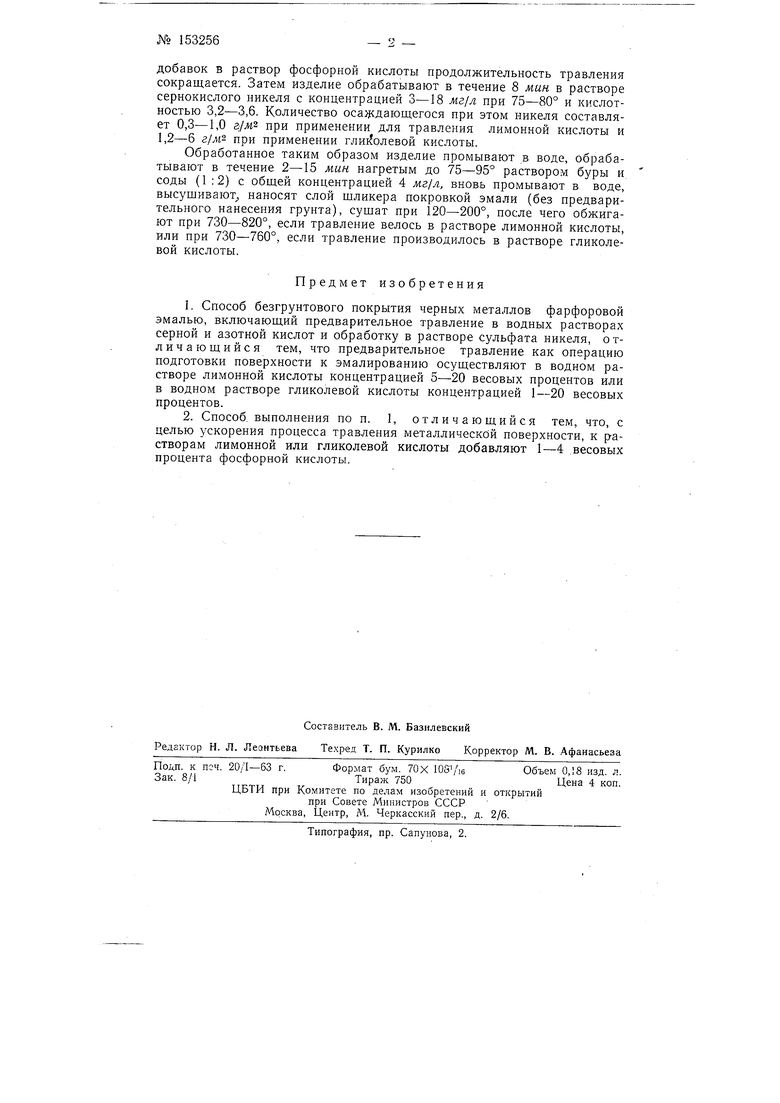

№ 153256- 2 -

добавок в раствор фосфорной кислоты продолжительность травления сокращается. Затем изделие обрабатывают в течение 8 мин в растворе сернокислого никеля с концентрацией 3-18 мг1л при 75-80° и кислотностью 3,2-3,6. Количество осаждающегося при этом никеля составляет 0,3-1,0 а/лз при применении для травления лимонной кислоты и 1,2-6 гДи2 при применении глиг олевой кислоты.

Обработанное таким образом изделие промывают в воде, обрабатывают в течение 2-15 мин нагретым до 75-95° раствором буры и соды (1:2) с общей концентрацией 4 мг1л, вновь промывают в воде, высушивают наносят слой щликера покровкой эмали (без предварительного нанесения грунта), сущат при 120-200°, после чего обжигают при 730-820°, если травление велось в растворе лимонной кислоты, или при 730-760°, если травление производилось в растворе гликолевой кислоты.

Предмет изобретения

1.Способ безгрунтового покрытия черных металлов фарфоровой эмалью, включающий предварительное травление в водных растворах серной и азотной кислот и обработку в растворе сульфата никеля, о тличающийся тем, что предварительное травление как операцию подготовки поверхности к эмалированию осуществляют в водном растворе лимонной кислоты концентрацией 5-20 весовых процентов или в водном растворе гликолевой кислоты концентрацией 1-20 весовых процентов.

2.Способ, выполнения по п. 1, отличающийся тем, что, с целью ускорения процесса травления металлической поверхности, к р-астворам лимонной или гликолевой кислоты добавляют 1-4 весовых процента фосфорной кислоты.
