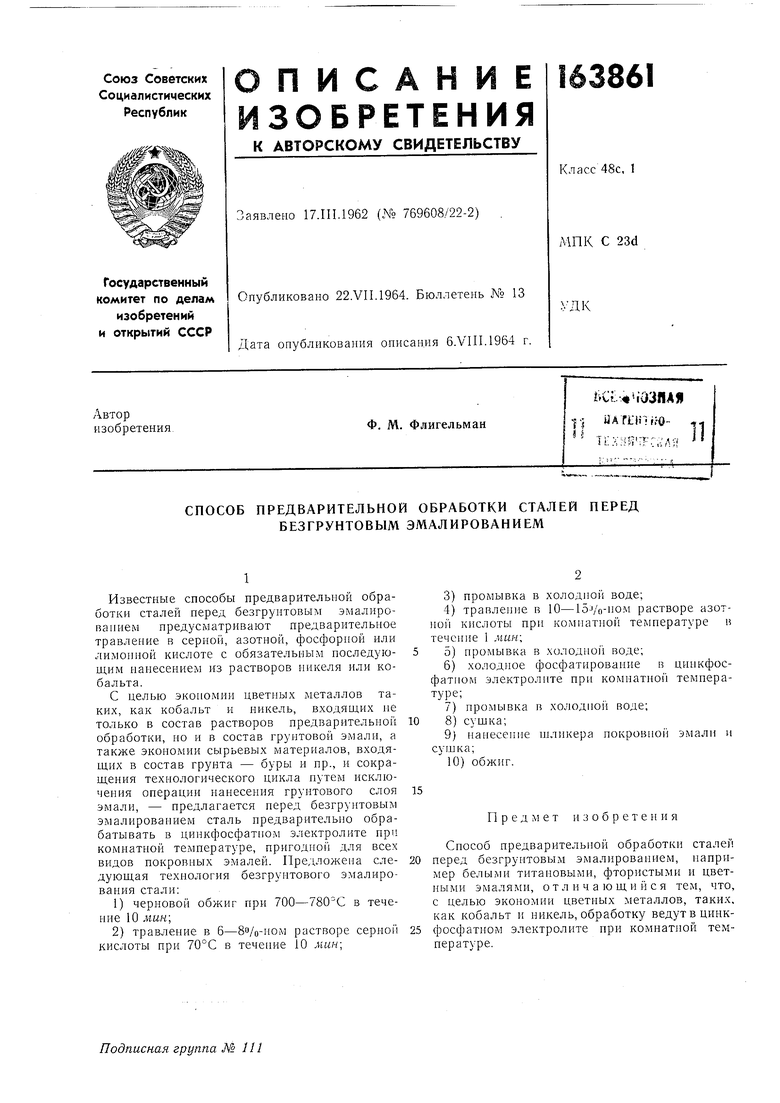

СПОСОБ ПРЕДВАРИТЕЛЬНОЙ ОБРАБОТКИ СТАЛЕЙ ПЕРЕД БЕЗГРУНТОВЫМ ЭМАЛИРОВАНИЕМ Советский патент 1964 года по МПК C23D3/00

Известные способы предварительной обработки сталей перед безгрунтовым эмалированием предусматривают предварительное травление в серной, азотной, фосфорной или лимонной кислоте с обязательным носледующим нанесением из растворов никеля или кобальта.

С целью экономии цветных металлов таких, как кобальт и никель, входяш,их не только в состав растворов предварительной обработки, но и в состав грунтовой эмалн, а также экономии сырьевых материалов, входящих в состав грунта - буры и ир., и сокращения технологического цикла путем исключения операции нанесения грунтового слоя эмали, - предлагается перед безгрунтовым эмалированием сталь предварительно обрабатывать в цинкфосфатном электролите при комнатной температуре, пригодной для всех видов покровных эмалей. Предложена следующая технология безгрунтового эмалирования стали:

1)черновой обжиг при 700-780 С в течение 10 мин;

2)травление в 6-8 /о-ном растворе серной кислоты нри 70°С в течение 10 мин;

3)промывка в холодной воде;

4)травление в 10-15 /п-ЦОм растворе азотнон кислоты при комнатной температуре в течение 1 мин;

о) промывка в ХОЛОДНО воде;

6)холодное фосфатироваиие в цинкфосфатном электролнте при комнатной температуре;

7)промывка в холодной воде;

8)сушка;

9)нанесение шликера покровной эмали и сушка;

10)обжиг.

15

Предмет изобретения

Способ предварительной обработки сталей перед безгруитовым эмалированием, например белыми титаиовыми, фтористыми и цветными эмалями, отличающийся тем, что, с целью экономии цветных металлов, таких, как кобальт и никель, обработку ведутвцинкфосфатном электролите при комнатной температуре.
