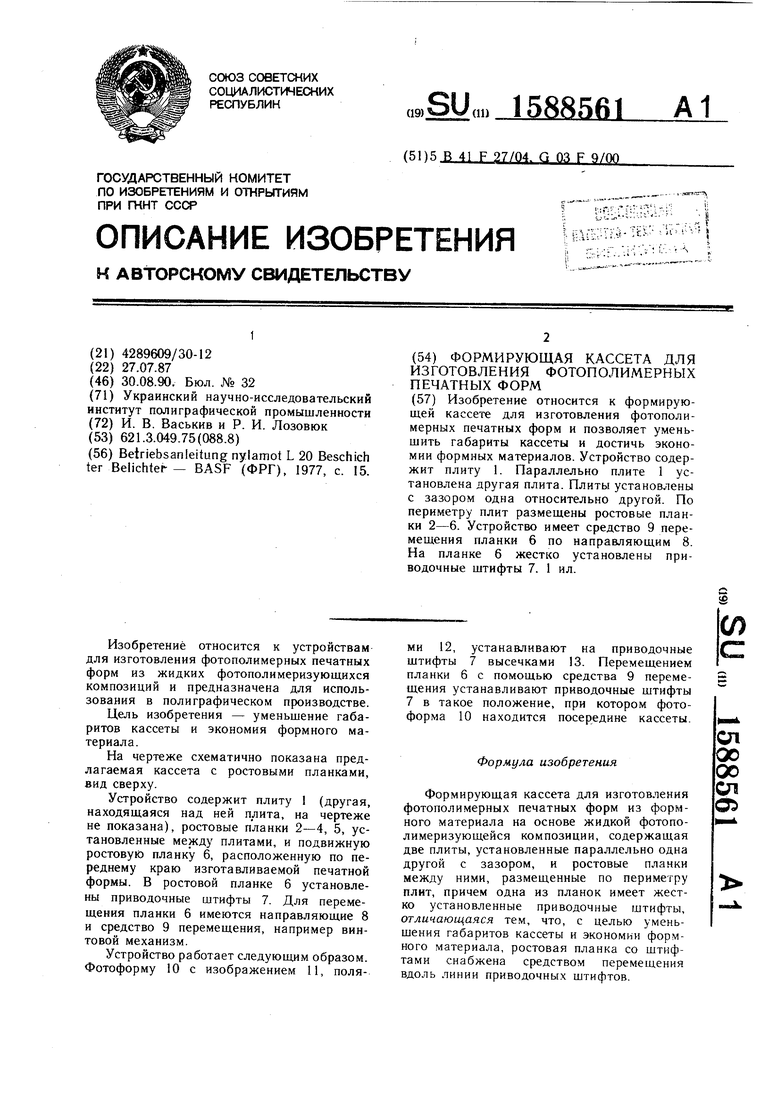

Изобретение относится к устройствам для изготовления фотополимерных печатных форм из жидких фотополимеризующихся композиций и предназначена для использования в полиграфическом производстве.
Цель изобретения - уменьшение габаритов кассеты и экономия формного материала.
На чертеже схематично показана предлагаемая кассета с ростовыми планками, вид сверху.
Устройство содержит плиту 1 (другая, находящаяся над ней плита, на чертеже не показана), ростовые планки 2-4, 5, установленные между плитами, и подвижную ростовую планку б, расположенную по переднему краю изготавливаемой печатной формы. В ростовой планке 6 установлены приводочные штифты 7. Для перемещения планки 6 имеются направляющие 8 и средство 9 перемещения, например винтовой механизм.
Устройство работает следующим образом. Фотоформу 10 с изображением 11, полями 12, устанавливают на приводочные штифты 7 высечками 13. Перемещением планки 6 с помощью средства 9 перемещения устанавливают приводочные штифты 7 в такое положение, при котором фотоформа 10 находится посередине кассеты.
(Л
с:
Формула изобретения
Формирующая кассета для изготовления фотополимерных печатных форм из формного материала на основе жидкой фотопо- лимеризующейся композиции, содержащая две плиты, установленные параллельно одна другой с зазором, и ростовые планки между ними, размещенные по периметру плит, причем одна из планок имеет жестко установленные приводочные штифты, отличающаяся тем, что, с целью уменьшения габаритов кассеты и экономии формного материала, ростовая планка со штифтами снабжена средством перемещения вдоль линии приводочных штифтов.
сд
00 00 СП
а
8 5
12 11 Ю ti / / / /
| название | год | авторы | номер документа |
|---|---|---|---|
| Формирующе-копировальная установка для изготовления фотополимерных печатных форм для офсетной и типоофсетной печати на основе жидкой фотополимеризующейся композиции | 1990 |
|
SU1797088A1 |
| Установка для экспонирования полиграфических форм | 1983 |
|
SU1166049A1 |
| Устройство для регулирования приводки | 1991 |
|
SU1828435A3 |
| Устройство для регулирования приводки | 1991 |
|
SU1830004A3 |
| Адгезивная композиция подслоя фотополимерных печатных форм | 1983 |
|
SU1150613A1 |
| Способ матирования поверхности фотоформы | 1977 |
|
SU669324A1 |
| СПОСОБ МОНТАЖА И ФИКСАЦИИ ПЕЧАТНОЙ ФОРМЫ НА ФОРМНОМ ЦИЛИНДРЕ МНОГОКРАСОЧНОЙ ОФСЕТНОЙ ПЕЧАТНОЙ МАШИНЫ | 2012 |
|
RU2561857C2 |
| СПОСОБ МОНТАЖА ПЕЧАТНЫХ ФОРМ С ТОЧНОЙ ПРИВОДКОЙ НА ЦИЛИНДРАХ ПЕЧАТНОЙ МАШИНЫ С СИСТЕМОЙ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ | 2013 |
|
RU2605168C9 |
| Способ получения приводочных отверстий в фотоформах газетных полос и перфоратор для его осуществления | 1986 |
|
SU1546256A1 |
| МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ ФОРМ И ФОТОФОРМ | 1990 |
|
RU2027608C1 |
Изобретение относится к формирующей кассеты для изготовления фотополимерных печатных форм и позволяет уменьшить габариты кассеты и достичь экономии формных материалов. Устройство содержит плиту 1. Параллельно плите 1 установлена другая плита. Плиты установлены с зазором одна относительно другой. По периметру плит размещены ростовые планки 2,3,4,5,6. Устройство имеет средство 9 перемещения планки 6 по направляющим 8. На планке 6 жестко установлены приводочные штифты 7. 1 ил.
