Фильтр нижних частот Советский патент 1990 года по МПК H01P1/20

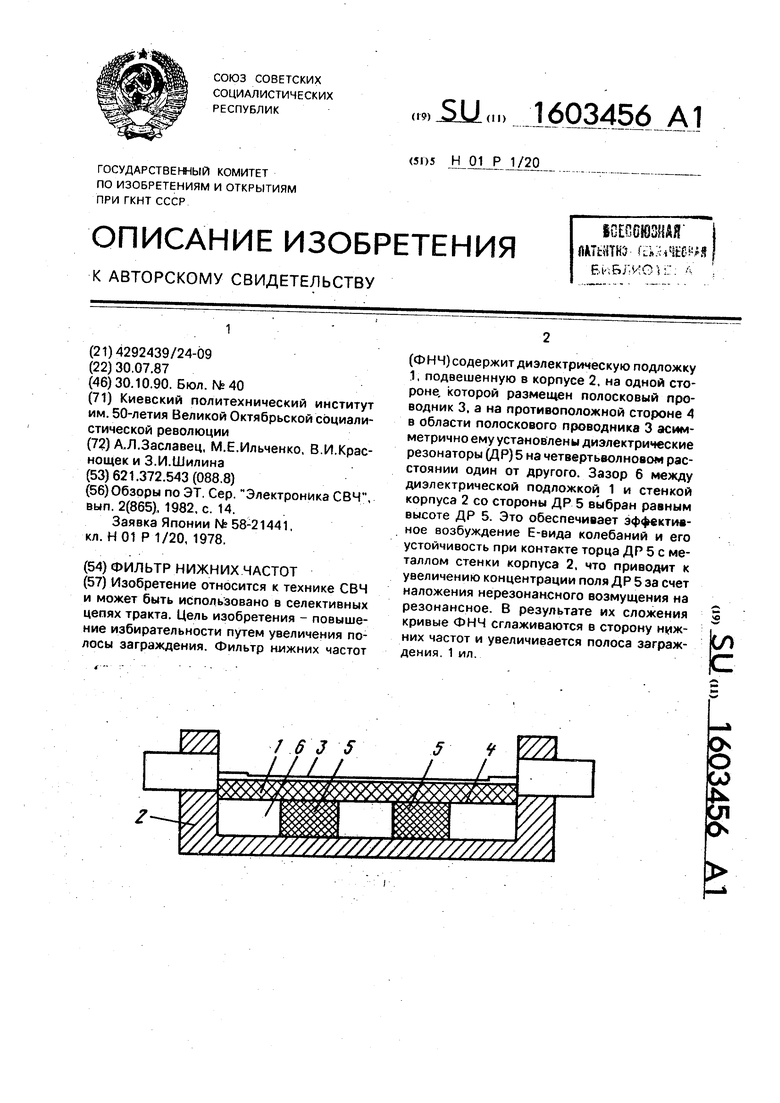

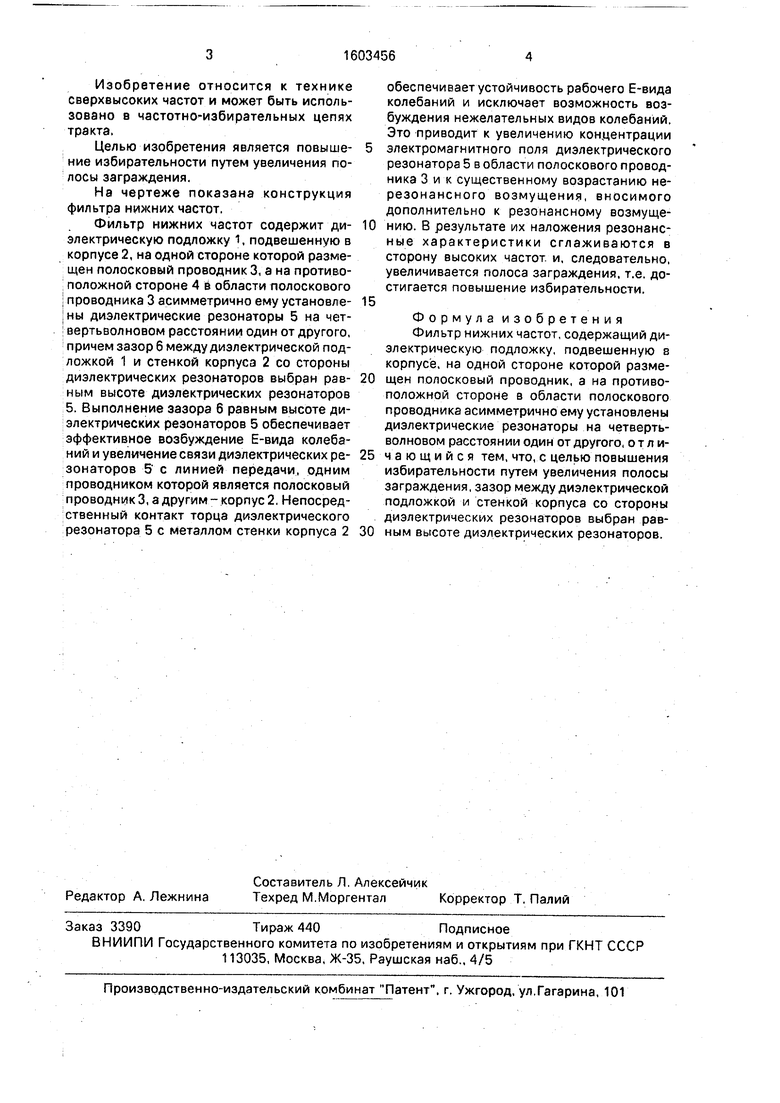

Изобретение относится к технике СВЧ и может быть использовано в селективных цепях тракта. Цель изобретения - повышение избирательности путем увеличения полосы заграждения. Фильтр нижних частот (ФНЧ) содержит диэлектрическую подложку 1, подвешенную в корпусе 2, на одной стороне которой размещен полосковый проводник 3, а на противоположной стороне 4 в области полоскового проводника 3 асимметрично ему установлены диэлектрические резонаторы (ДР) 5 на четверьволновом расстоянии один от другого. Зазор 6 между диэлектрической подложкой 1 и стенкой корпуса 2 со стороны ДР 5 выбран равным высоте ДР 5. Это обеспечивает эффективное возбуждение E-вида колебаний и его устойчивость при контакте торца ДР 5 с металлом стенки корпуса 2, что приводит к увеличению концентрации поля ДР 5 за счет наложения нерезонансного возмущения на резонансное. В результате их сложения кривые ФНЧ сглаживаются в сторону нижних частот и увеличивается полоса заграждения. 1 ил.
