Опалубка для возведения конструкций из монолитного железобетона Советский патент 1991 года по МПК E04G11/08

Фиг. 5

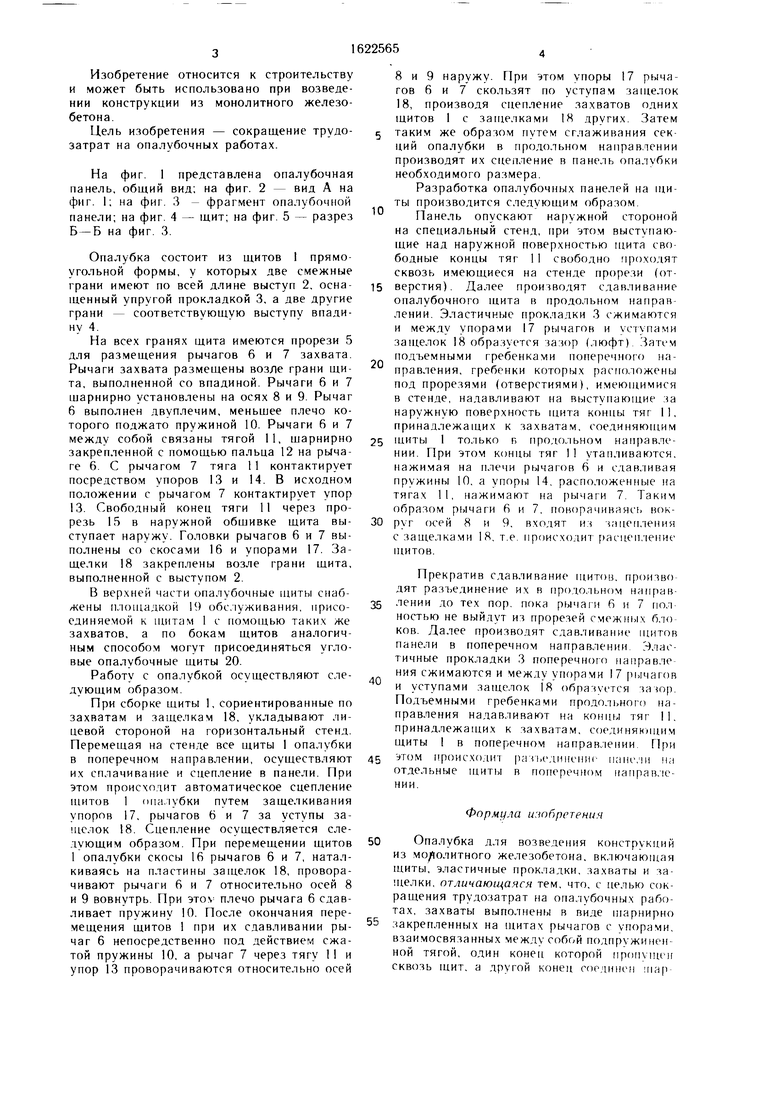

Изобретение относится к строительству и может быть использовано при возведении конструкции из монолитного железобетона

Цель изобретения - сокращение трудозатрат на опалубочных работах.

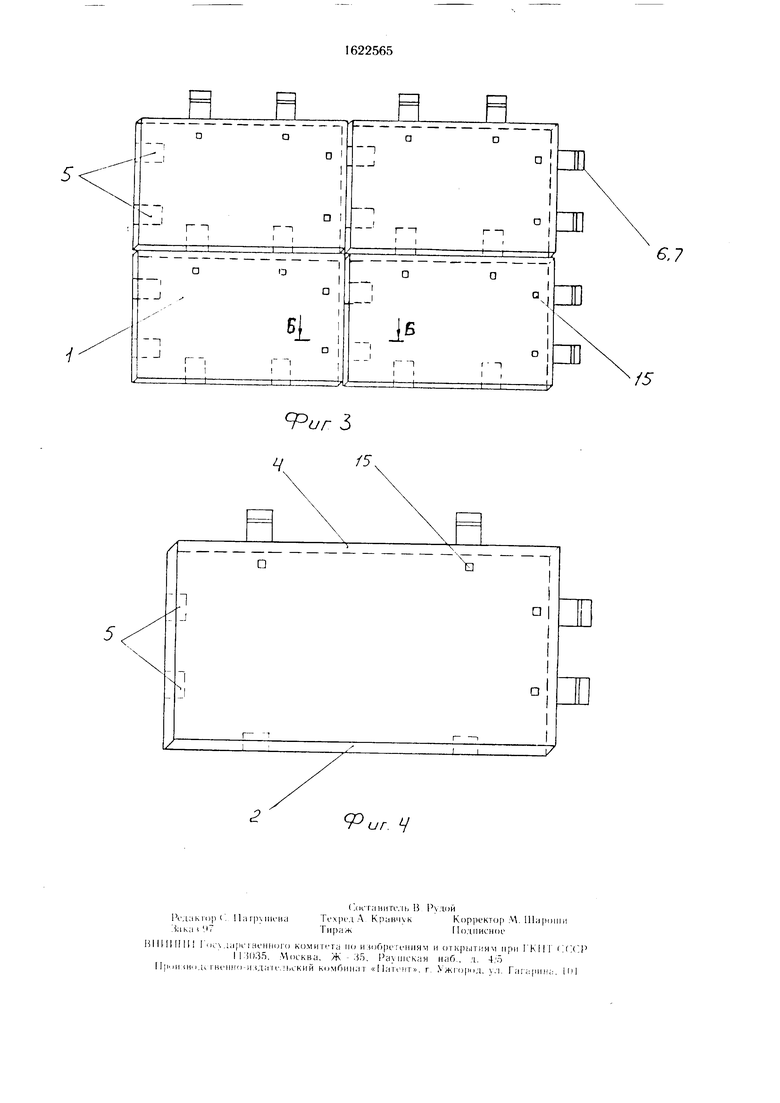

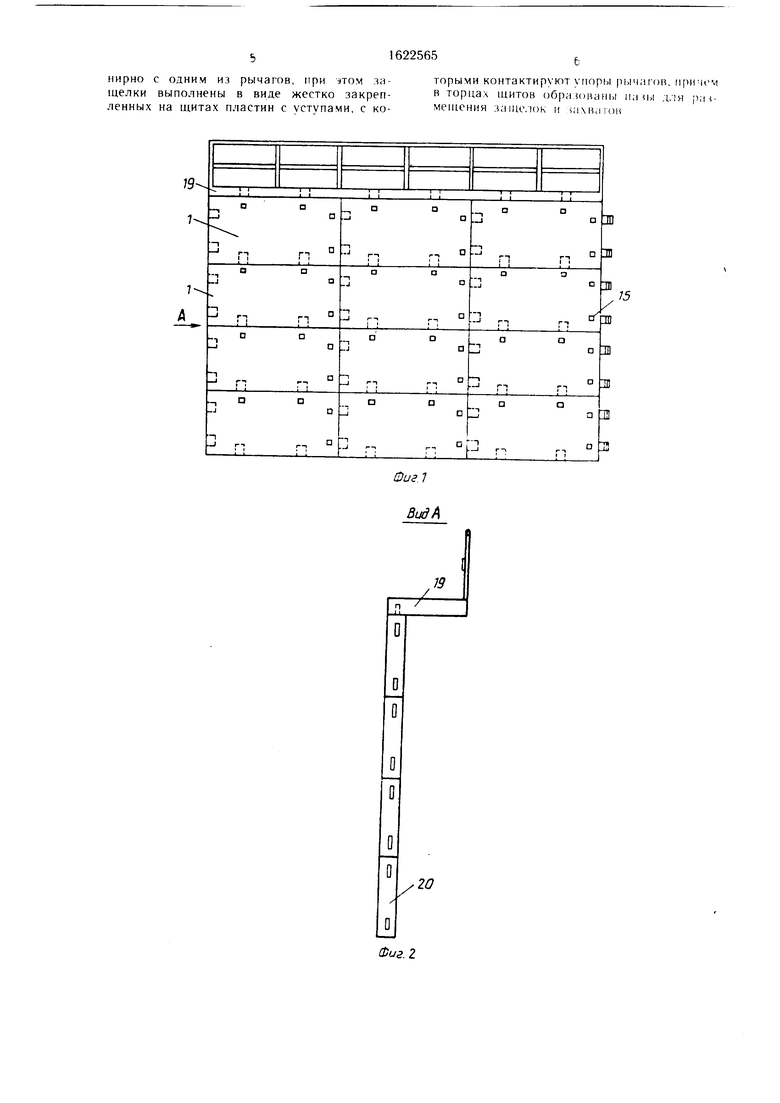

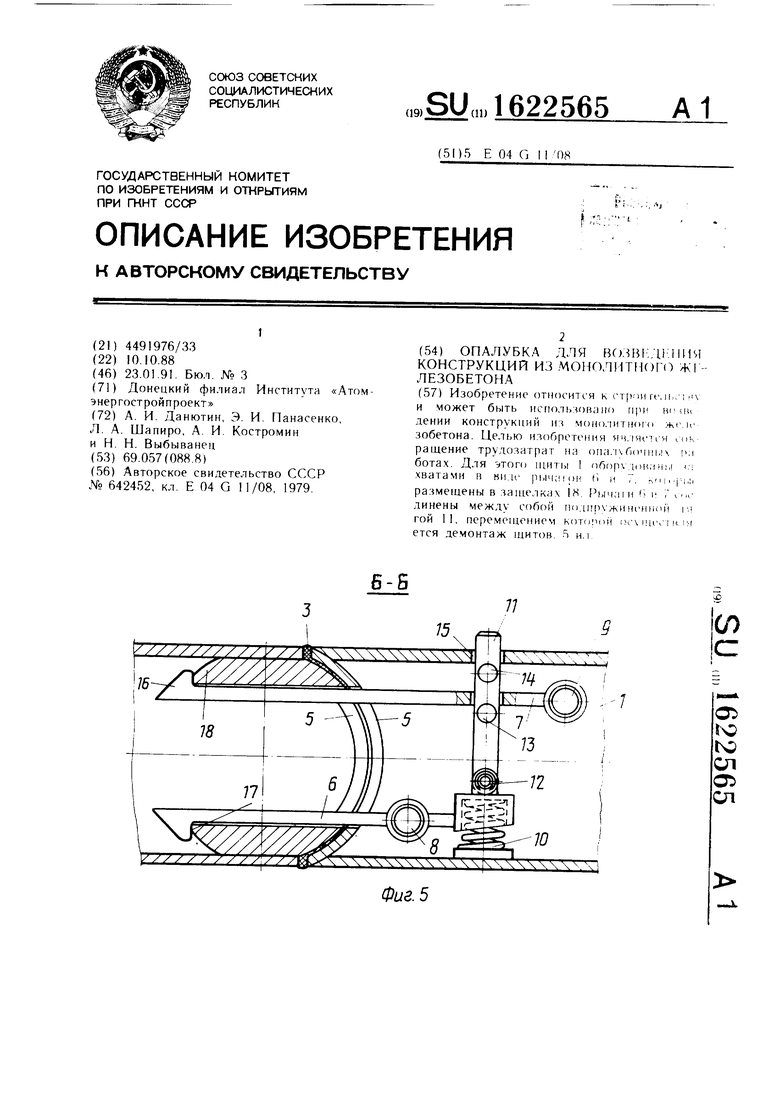

На фиг 1 представлена опалубочная панель, общий вид; на фиг. 2 - вид А на фиг 1, на фиг 3 - фрагмент опалубочной панели; на фиг 4 - щит; на фиг 5 - разрез Б-Б на фиг 3

Опалубка состоит из щитов I прямоугольной формы, у которых две смежные грани имеют по всей длине выступ 2. оснащенный упругой прокладкой 3, а две другие грани - соответствующую выступу впадину 4

На всех гранях щита имеются прорези 5 для размещения рычагов 6 и 7 захвата Рычаги захвата размещены возле грани щита, выполненной со впадиной Рычаги 6 и 7 шарнирно установлены на осях 8 и 9 Рычаг 6 выполнен двуплечим, меньшее плечо которого поджато пружиной 10 Рычаги 6 и 7 между собой связаны тягой 11, шарнирно закрепленной с помощью пальца 12 на рЫча- ге 6 С рычагом 7 тяга 11 контактирует посредством упоров 13 и 14 В исходном положении с рычагом 7 контактирует упор 13 Свободный конец тяги 11 через прорезь 15 в наружной обшивке щита выступает наруж Головки рычагов 6 и 7 выполнены со скосами 16 и упорами 17 Защелки 18 закреплены возле грани щита, выполненной с выступом 2

В верхней части опалубочные щиты снабжены площадкой 1() обслуживания, присоединяемой к щитам 1 с помощью таких же захватов, а по бокам щитов аналогичным способом могут присоединяться угловые опалубочные щиты 20

Работу с опалубкой осуществляют следующим образом

При сборке щиты 1, сориентированные по захватам и защелкам 18, укладывают лицевой стороной на горизонтальный стенд Перемещая на стенде все щиты 1 опалубки в поперечном направлении, осуществляют их сплачивание и сцепление в панели При этом происходит автоматическое сцепление щитов 1 опа н бки путем защелкивания упоров 17, рычагов 6 и 7 за уступы защелок 18 Сцепление осуществляется слетающим образом При перемещении щитов 1 опалубки скосы 16 рычагов 6 и 7, наталкиваясь на пластины защелок 18, проворачивают рычаги 6 и 7 относительно осей 8 и 9 вовнутрь При это плечо рычага 6 сдавливает пружину 10 После окончания перемещения щитов 1 при их сдавливании рычаг 6 непосредственно под действием сжатой пружины 10, а рычаг 7 через тягу 11 и упор 13 проворачиваются относительно осей

0

0

8 и 9 наружу При этом упоры 17 рычагов 6 и 7 скользят по уступам защелок 18, производя сцепление захватов одних щитов 1 с защелками 18 других Затем 5 таким же обраюм путем сглаживания сек ций опалубки в продольном направтении производят их сцепление в панель опалубки необходимого размера

Разработка опалубочных панелей на щиты производится следующим образом

Панель опускают наружной стороной на специальный стенд, при этом щие над наружной поверхностью щита сво бодные концы тяг 1 1 свободно проходят сквозь имеющиеся на стенде прорези (от5 верстия) Далее производят сдавливание опалубочного щита в продольном направ лении Эластичные прокладки 3 сжимаются и между упорами 17 рычагов и защелок 18обрапется за зор (люфт) Затем подъемными гребенками поперечною направления, гребенки которых расположены под прорезями (отверстиями), имеющимися в стенде, надавливают на выступающие за наружную поверхность щита концы тяг 11, принадлежащих к захватам, соединяющим

5 шиты 1 только в продольном направлении При этом концы тяг 11 утапливаются, нажимая на плечи рычагов 6 и сдавливая пружины 10. а упоры 14 расположенные на тягах 11, нажимают на рычаги 7 Таким образом рычаги 6 и 7. поворачиваясь вок0 р г осей 8 и Я, входят us зацепления с защелками 18. те происходит расцетение щитов

Прекратив сдавливание щитов, произво дят разъединение их в прототьном направ

5 лении до тех пор пока рычаги 6 и 7 пол ностью не выйдут из прорезей смежных бло ков Далее производят сдавливание щитов панели в поперечном направлении Элас тичные прокладки 3 поперечного направ ie ния сжимаются и межд упорами 17 рычагов и уступами защелок 18 обрапегся за юр Подъемными гребенками продольною направления надавливают на концы тяг 11, принадлежащих к захватам, соединяющим щиты 1 в поперечном направлении При

5 этом происхо ни разьеишешн напет на отдельные щиты в поперечном направле

НИИ

Формула изобретения

0Опалубка для возведения конструкций

из монолитного железобетона, включающая щиты, эластичные прокладки, охваты и за щелки, отличающаяся тем, что, с целью сокращения трудозатрат на опалубочных работах, захваты выполнены в виде шарнирно

5 закрепленных на щитах рычагов с упорами, взаимосвязанных межд собой подпр жинен ной тягой, один конец которой пропмцш сквозь щит, а другой конец соецинен -пар

мирно с одним из рычагов, три том защелки выполнены в виде жестко закрепленных на щитах пластин с уступами, с которыми контактируют упоры рычагов, причем в торцах щитов обрншваны наш для размещения заще.юк и

Изобретение относится к iTpnirt n и может быть 1кгн 1ыовано при ж в тении конструкций ш моно IMTHOI о -h it зобетона Цетью июбретения ми ращение трут.озаграт на она ixfio iui ботах Дтя того пипы 1 обор IOHIH i хватами в вин d и -,м . | i pa мещены в чаше тка IS Рычи и i тинены межд (.обои по ипн /кичс ш.оп i i гой 11 перемещением котором ( па и i ется демонтаж щитов S и i

797Фиг 1 В ид А

19

Фиг 3

z//5,

/

D

6,7

15

V

r
