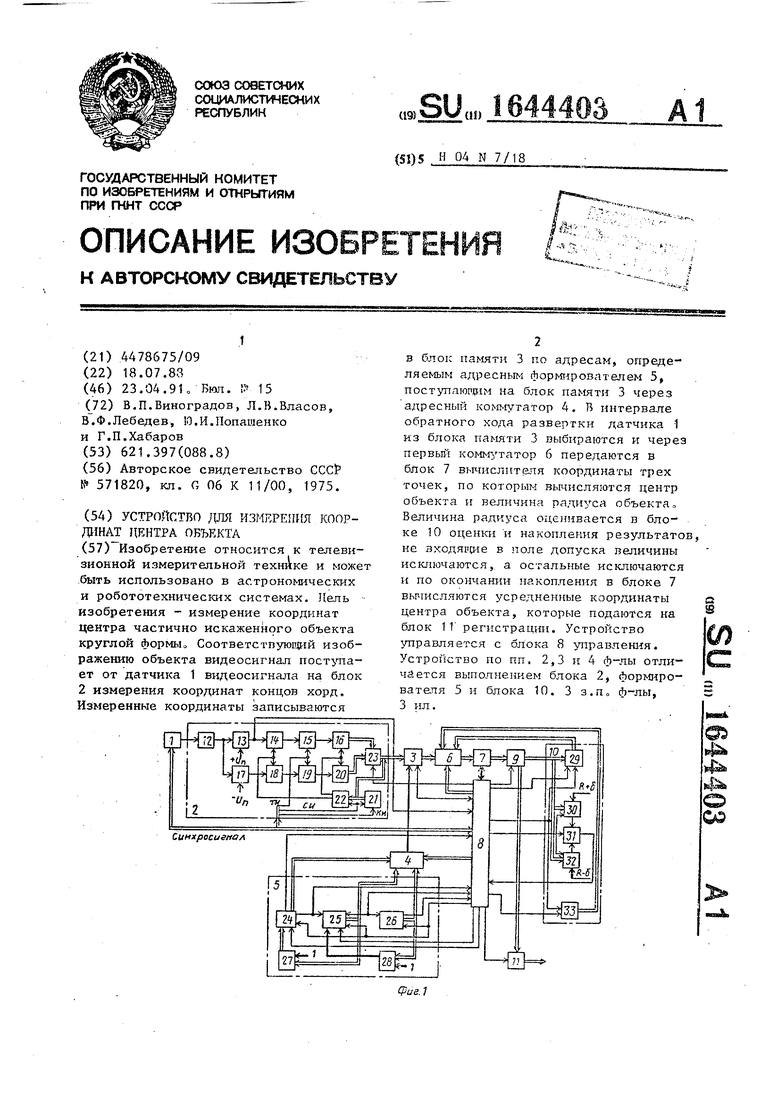

Устройство для измерения координат центра объекта Советский патент 1991 года по МПК H04N7/18

Фиг. I

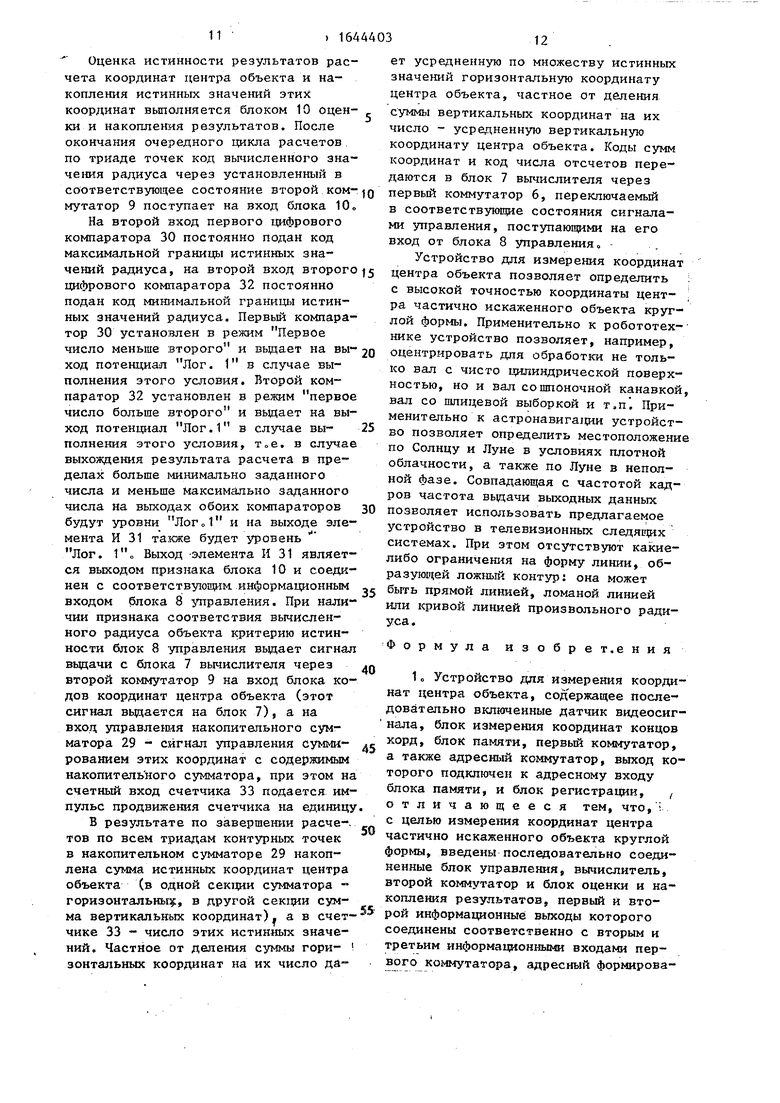

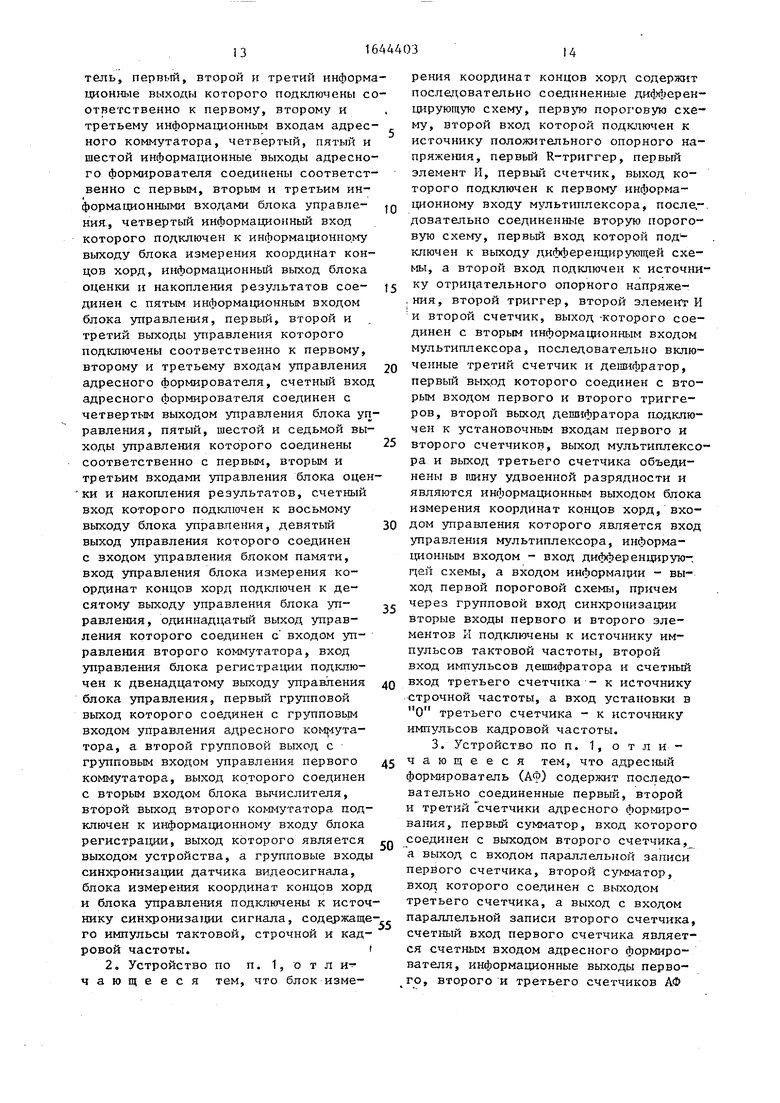

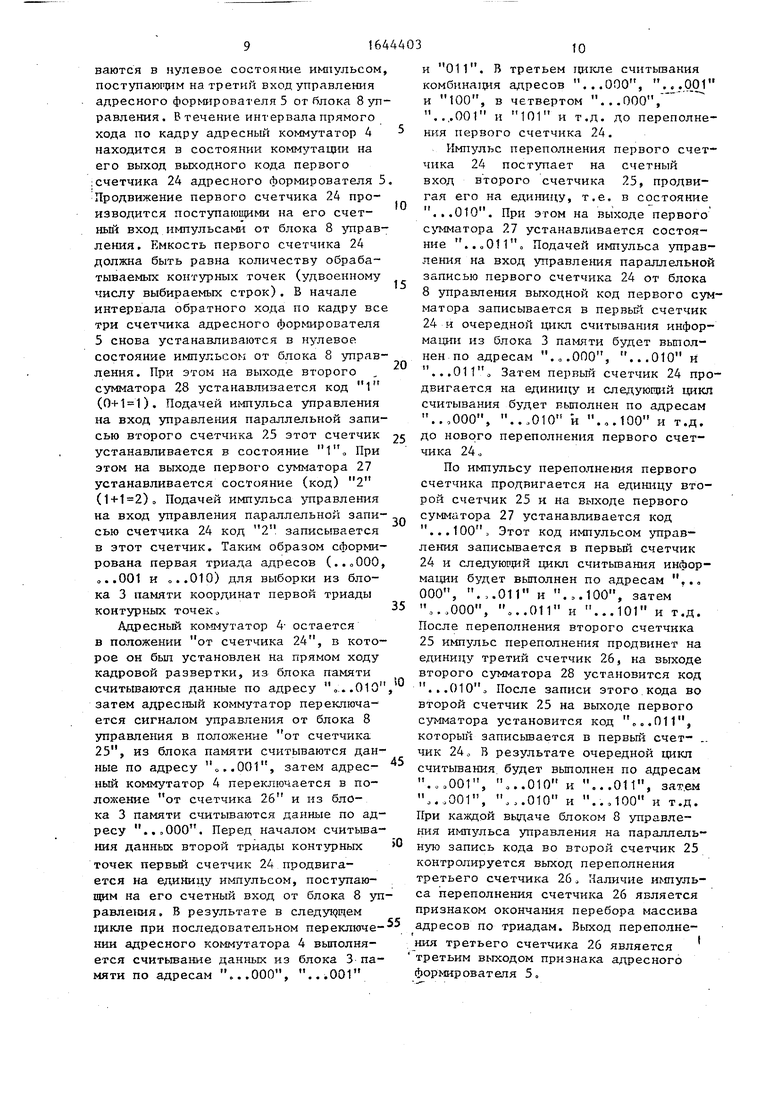

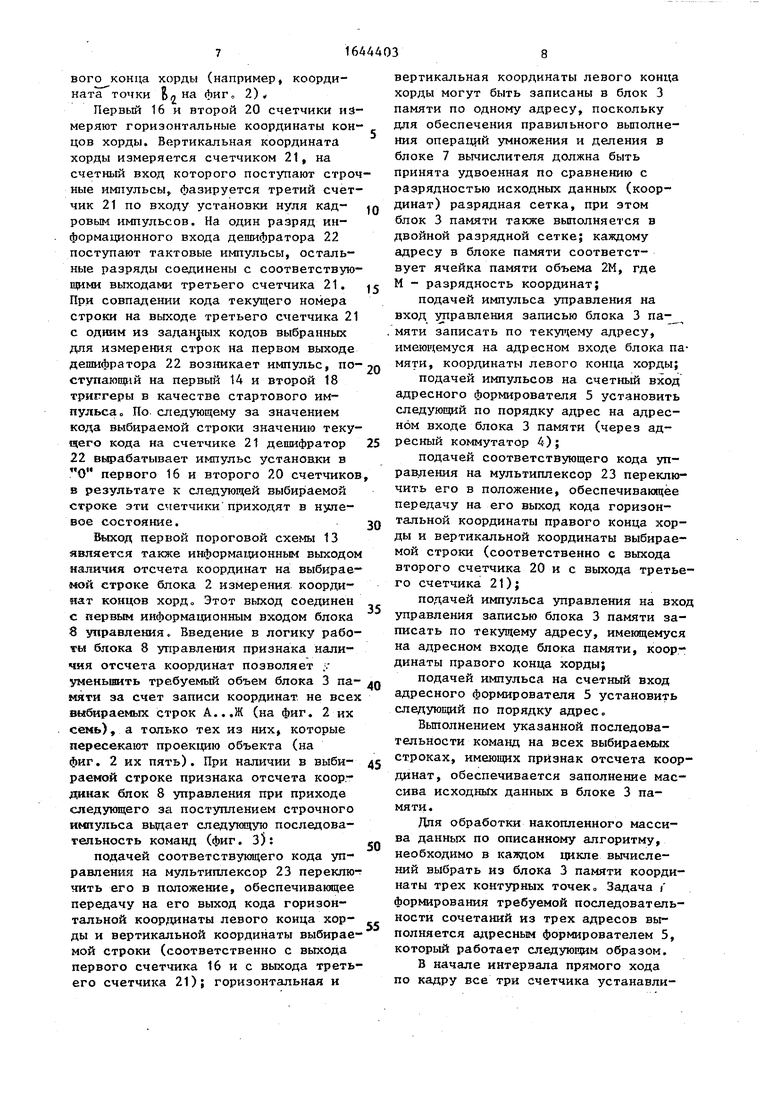

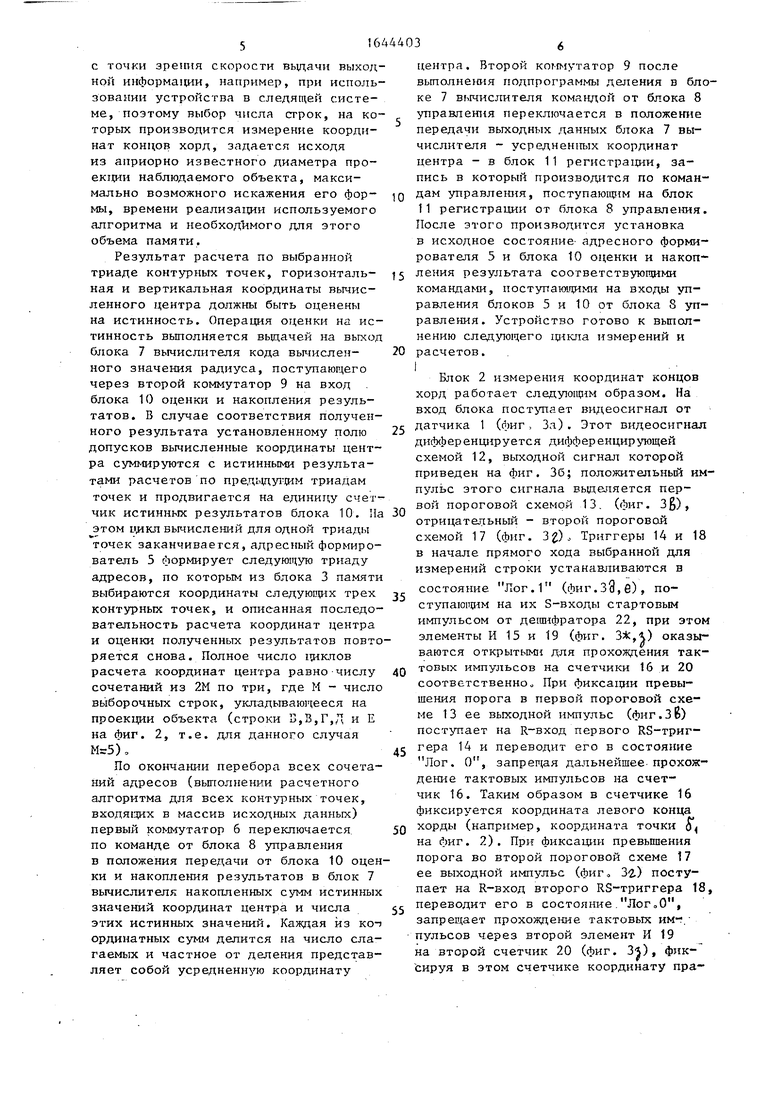

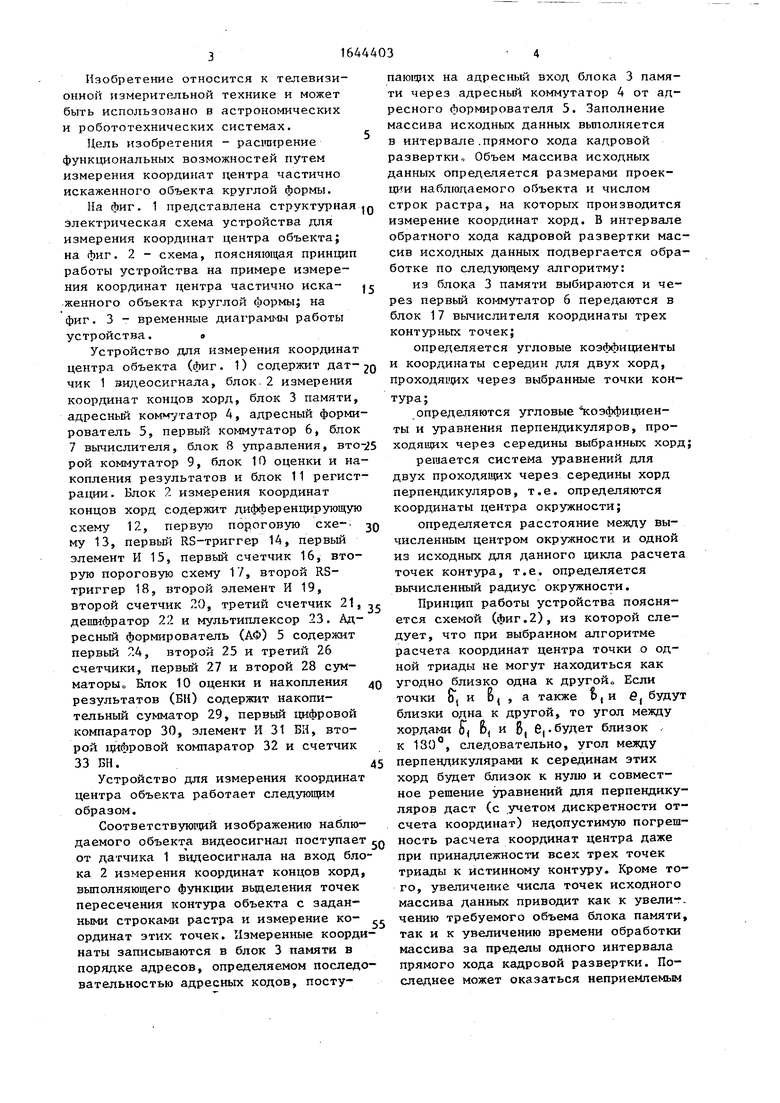

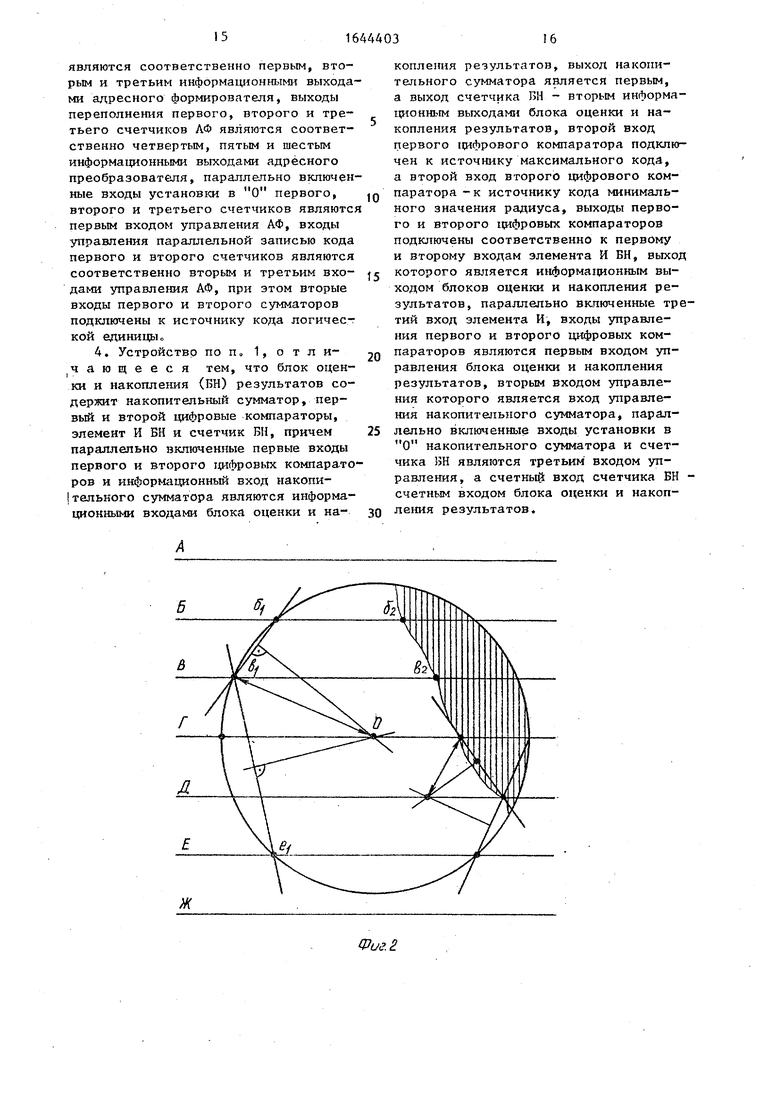

Изобретение относится к телевизионной измерительной технике и может быть использовано в астрономических и робототехнических системах. Лель изобретения - измерение координат центра частично искаженного объекта круглой формы Соответствующий изображению объекта видеосигнал поступает от датчика 1 видеосигнала на блок 2 измерения координат концов хорд. Измеренные координаты записываются в блок памяти 3 по адресам, определяемым адресным формирователем 5, поступающим на блок памяти 3 через адресный коммутатор 4. В интервале обратного хода развертки датчика 1 из блока памяти 3 выбираются и через первый коммутатор 6 передаются в блок 7 вычислителя координаты трех точек, по которым вычисляются центр объекта и величина радиуса объекта„ Величина радиуса оценивается в блоке 10 оценки и накопления результатов, не входящие в поле допуска величины исключаются, а остальные исключаются и по окончании накоппения в блоке 7 вычисляются усредненные координаты центра объекта, которые подаются на блок 11 регистрации. Устройство управляется с блока 8 управления. Устройство по пп. 2,3 и 4 ф-лы отличается выполнением блока 2, формирователя 5 и блока 10. 3 з.По ф-лы, 3 ил.

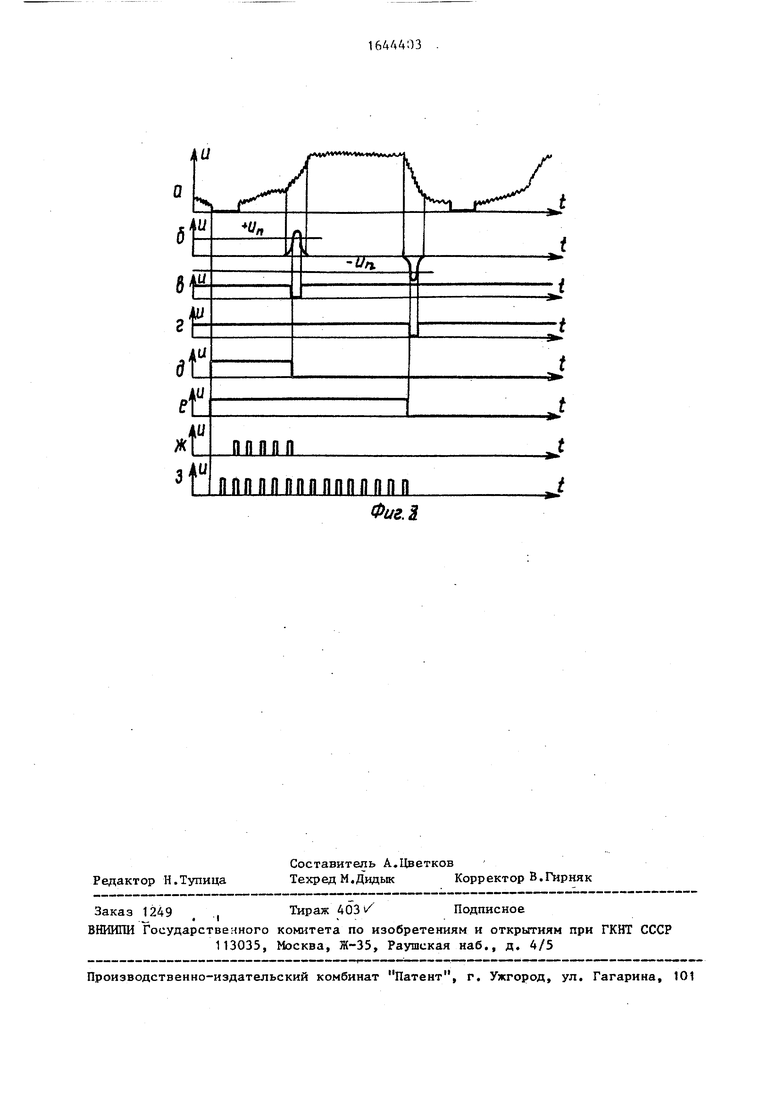

Редактор Н.Тупица

Составитель А.Цветков

Техред М.Дидык Корректор В.Гирняк

Заказ 1249

Тираж

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное
