Устройство для сбора и очистки дроби при дробеструйной обработке Советский патент 1991 года по МПК B24C9/00

Описание патента на изобретение SU1653937A1

27

24

Дробейоъдцшная смесь

Похожие патенты SU1653937A1

название год авторы номер документа
КАМЕРНЫЙ ВОЗДУШНЫЙ СЕПАРАТОР 2005
RU2295398C1
КАМЕРНЫЙ ВОЗДУШНЫЙ СЕПАРАТОР 2006
  • Злобин Михаил Николаевич
  • Злобин Евгений Михайлович
RU2307714C1
КАМЕРНЫЙ ВОЗДУШНЫЙ СЕПАРАТОР 2006
  • Злобин Михаил Николаевич
  • Злобин Евгений Михайлович
RU2302911C1
Воздухозаборное устройство вертолетного газотурбинного двигателя, удаляющее из воздуха частицы песка и пыли 2020
  • Ситницкий Юрий Яковлевич
  • Ситницкий Алексей Юрьевич
RU2752445C1
УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА ОТ ЖИДКИХ И ТВЕРДЫХ ЧАСТИЦ 2013
  • Баженов Михаил Дмитриевич
  • Буров Алексей Евгеньевич
  • Горелов Анатолий Александрович
  • Зарубин Александр Николаевич
  • Косяков Анатолий Александрович
  • Матренин Владимир Иванович
  • Стихин Александр Семёнович
RU2536991C1
Установка для сжижения газа 2020
  • Косенков Валентин Николаевич
RU2757553C1
УСТАНОВКА ПЫЛЕУЛАВЛИВАЮЩАЯ ДВУХСТУПЕНЧАТАЯ 2017
  • Кочетов Олег Савельевич
RU2633886C1
Многокамерный тепломассообменный аппарат 1983
  • Петин Юрий Маркович
  • Дорохов Александр Романович
  • Бажин Борис Тимофеевич
  • Грицан Валерий Иванович
  • Григорьев Виктор Павлович
  • Азбель Анна Яковлевна
SU1098556A1
УСТАНОВКА ПЫЛЕУЛАВЛИВАНИЯ С ВИБРОАКУСТИЧЕСКИМ ЦИКЛОНОМ 2017
  • Кочетов Олег Савельевич
RU2666406C1
ЛИНИЯ ПЕРЕРАБОТКИ ИЗНОШЕННЫХ ШИН 1996
RU2091226C1

Иллюстрации к изобретению SU 1 653 937 A1

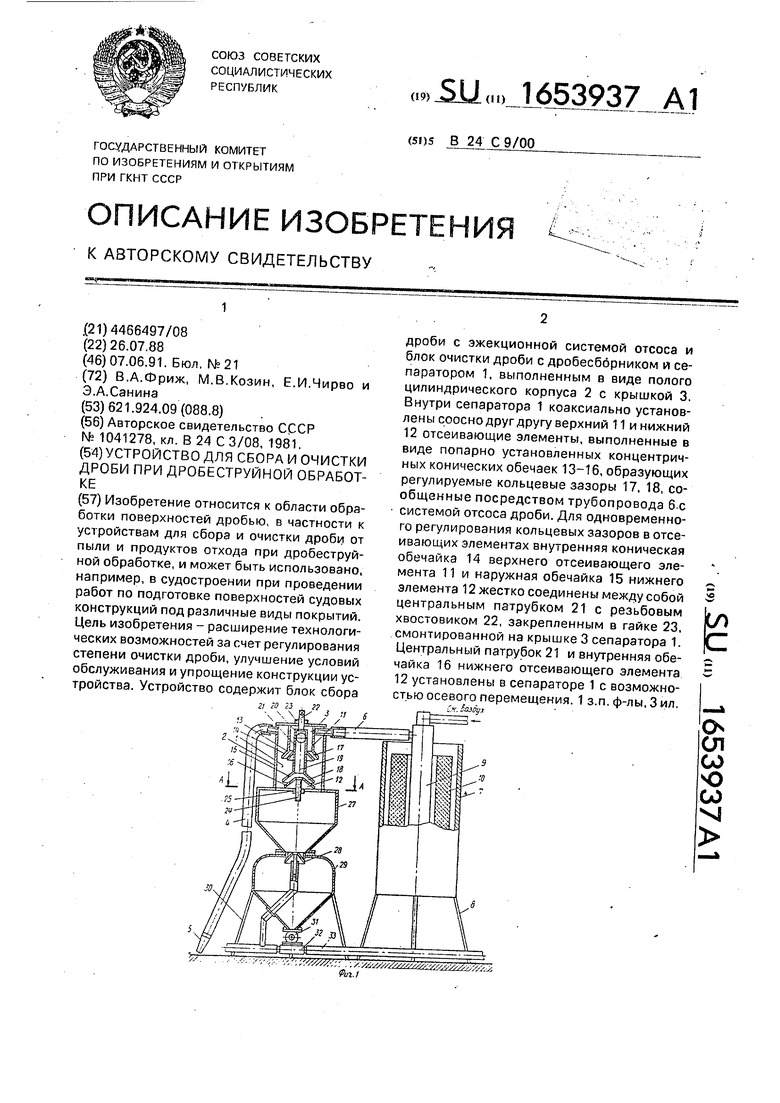

Реферат патента 1991 года Устройство для сбора и очистки дроби при дробеструйной обработке

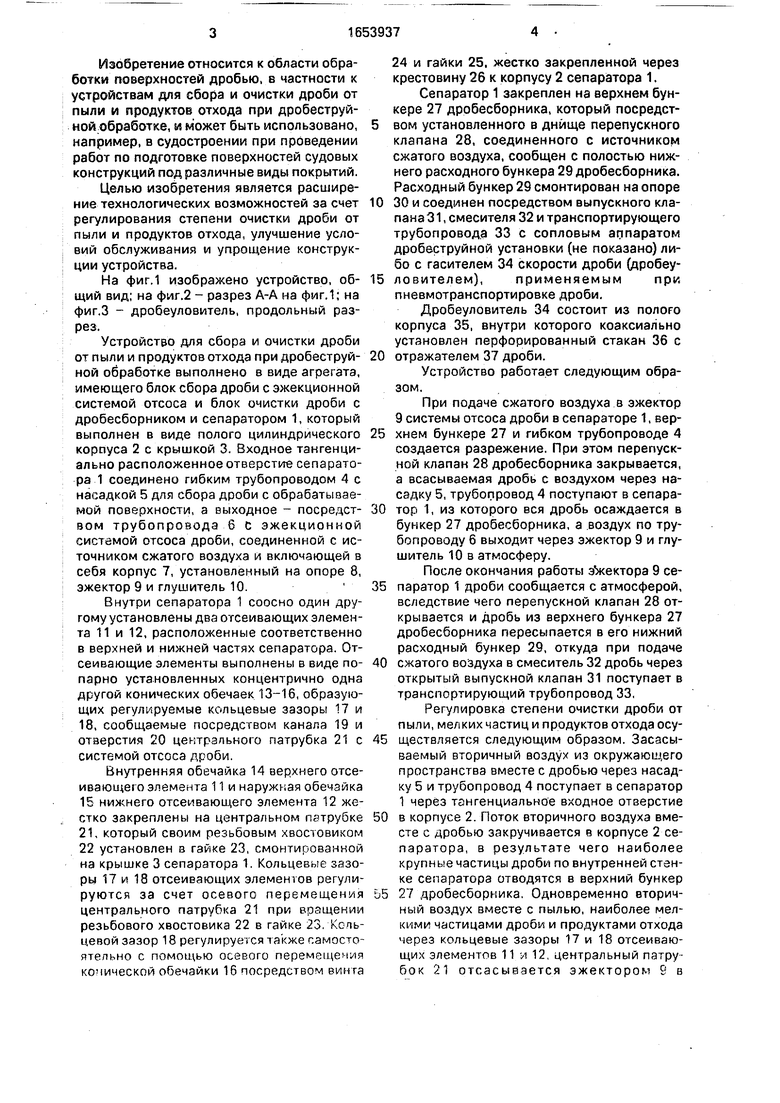

Изобретение относится к области обработки поверхностей дробью, в частности к устройствам для сбора и очистки дроби от пыли и продуктов отхода при дробеструйной обработке, и может быть использовано, например, в судостроении при проведении работ по подготовке поверхностей судовых конструкций под различные виды покрытий. Цель изобретения - расширение технологических возможностей за счет регулирования степени очистки дроби, улучшение условий обслуживания и упрощение конструкции устройства, Устройство содержит блок сбора дроби с эжекциочной системой отсоса и блок очистки дроби с дробесббрником и сепаратором 1, выполненным в виде полого цилиндрического корпуса 2 с крышкой 3. Внутри сепаратора 1 коаксиально установлены сооснодругдругу верхний 11 и нижний 12 отсеивающие элементы, выполненные в виде попарно установленных концентричных конических обечаек 13-16, образующих регулируемые кольцевые зазоры 17, 18, сообщенные посредством трубопровода 6 с системой отсоса дроби. Для одновременного регулирования кольцевых зазоров в отсеивающих элементах внутренняя коническая обечайка 14 верхнего отсеивающего элемента 11 и наружная обечайка 15 нижнего элемента 12 жестко соединены между собой центральным патрубком 21 с резьбовым хвостовиком 22, закрепленным в гайке 23, смонтированной на крышке 3 сепаратора 1. Центральный патрубок 21 и внутренняя обечайка 16 нижнего отсеивающего элемента 12 установлены в сепараторе 1 с возможностью осевого перемещения. 1 з.п. ф-лы, 3 ил.

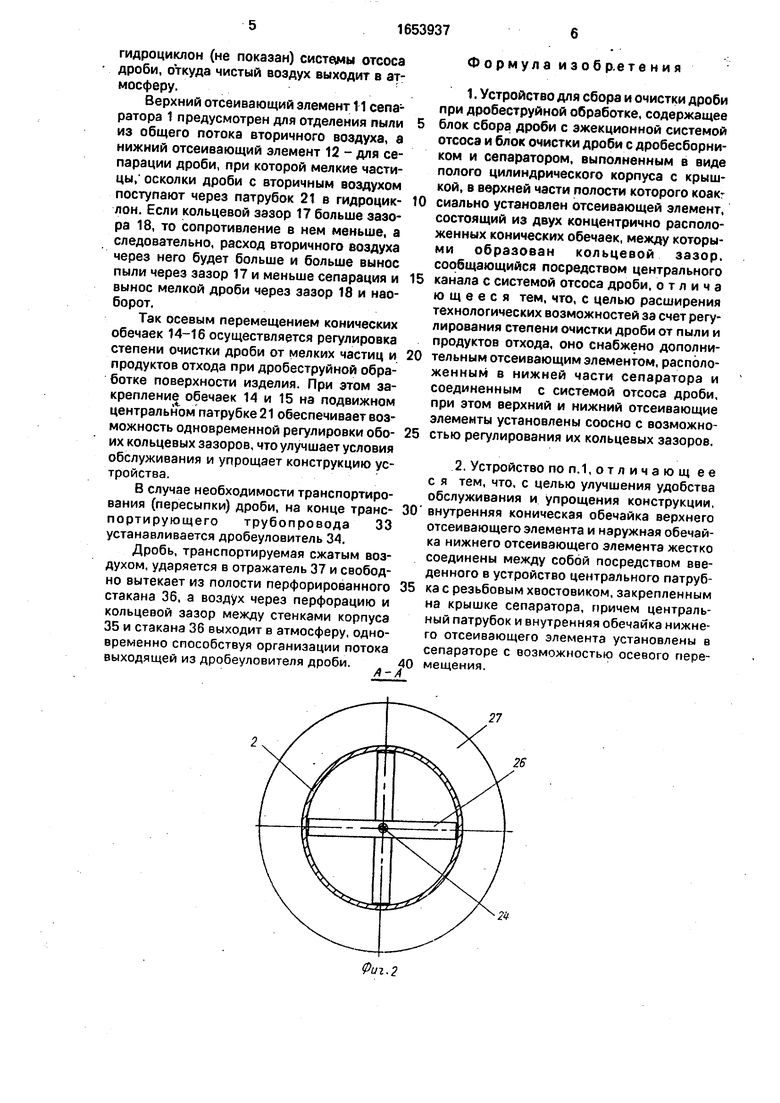

Формула изобретения SU 1 653 937 A1

э о о о с

37.

f

о о о о

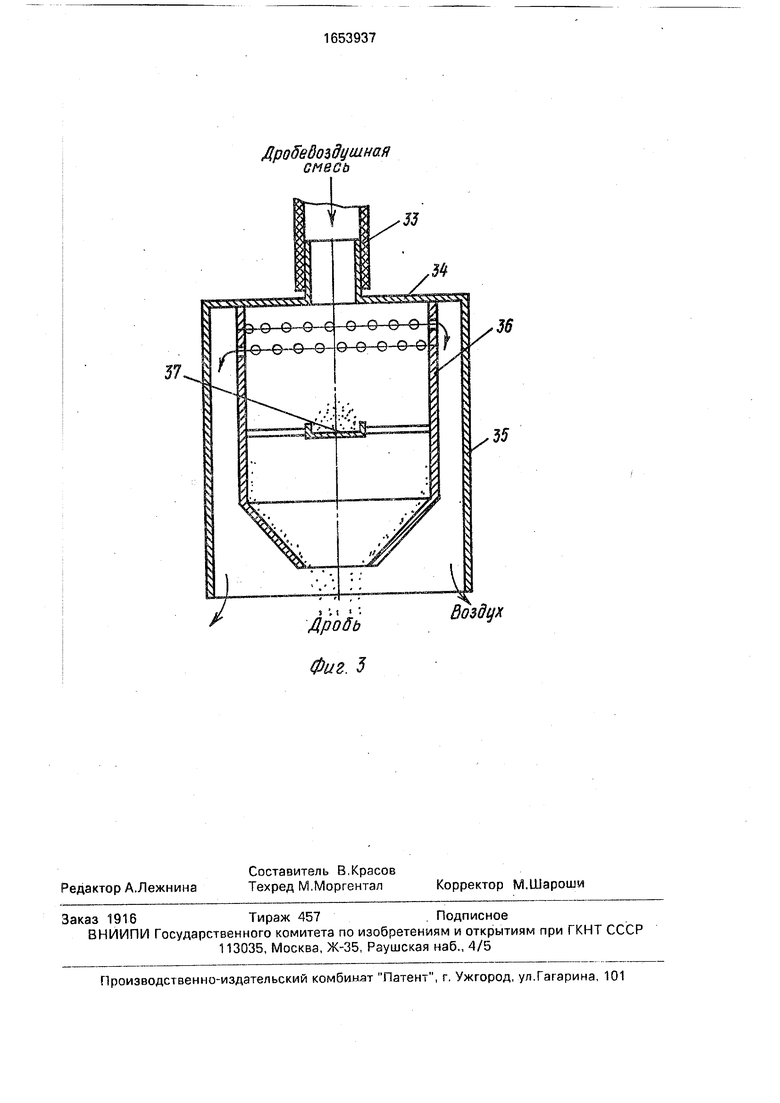

Дробь Фиг 3

л

/

J4

о о о о

о о о о в

35

Воздух

Документы, цитированные в отчете о поиске Патент 1991 года SU1653937A1

Дробеструйный аппарат 1981
  • Сухов Владимир Александрович
  • Булатов Виктор Семенович
  • Ригин Виктор Васильевич
SU1041278A2
Пишущая машина для тюркско-арабского шрифта 1922
  • Мадьярова А.
  • Туганов Т.
SU24A1

SU 1 653 937 A1

Авторы

Фриж Владимир Александрович

Козин Михаил Васильевич

Чирво Евгений Иванович

Санина Элеонора Анатольевна

Даты

1991-06-07Публикация

1988-07-26Подача
