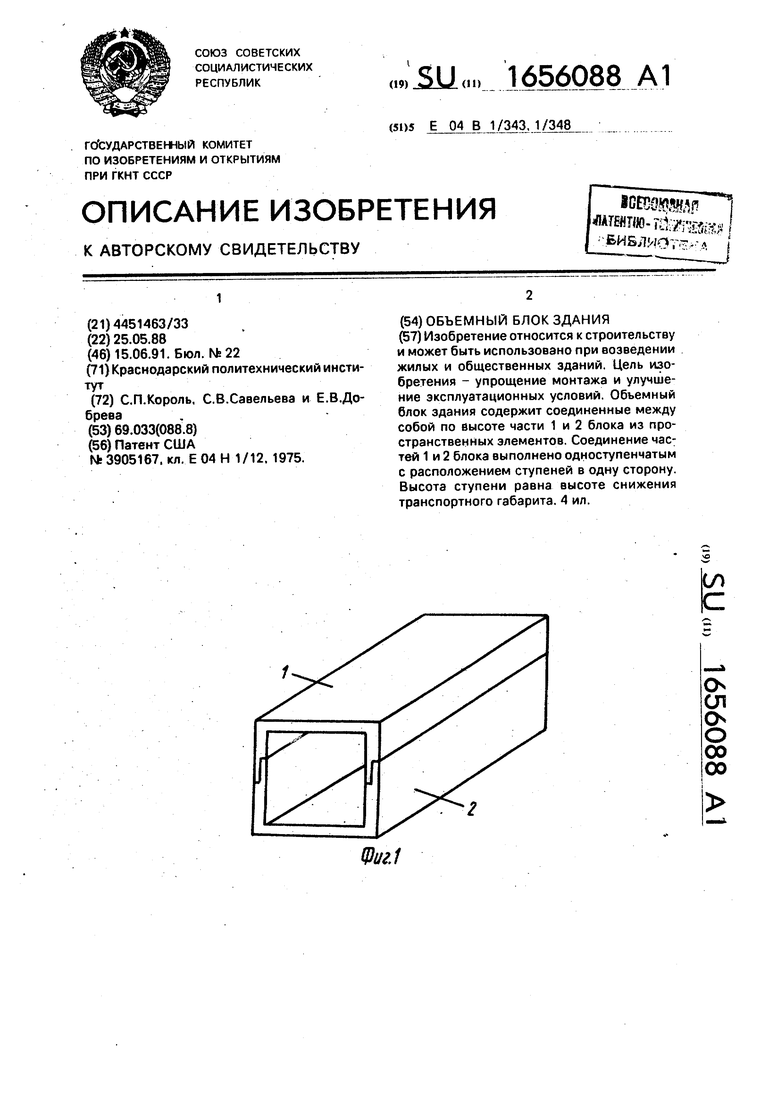

Изобретение относится к строительству и может быть использовано при возведении жилых и общественных зданий. Цель изобретения - упрощение монтажа и улучшение эксплуатационных условий. Объемный блок здания содержит соединенные между собой по высоте части 1 и 2 блока из пространственных элементов. Соединение частей 1 и 2 блока выполнено одноступенчатым с расположением ступеней в одну сторону. Высота ступени равна высоте снижения транспортного габарита. 4 ил.

о ел о о

00 00

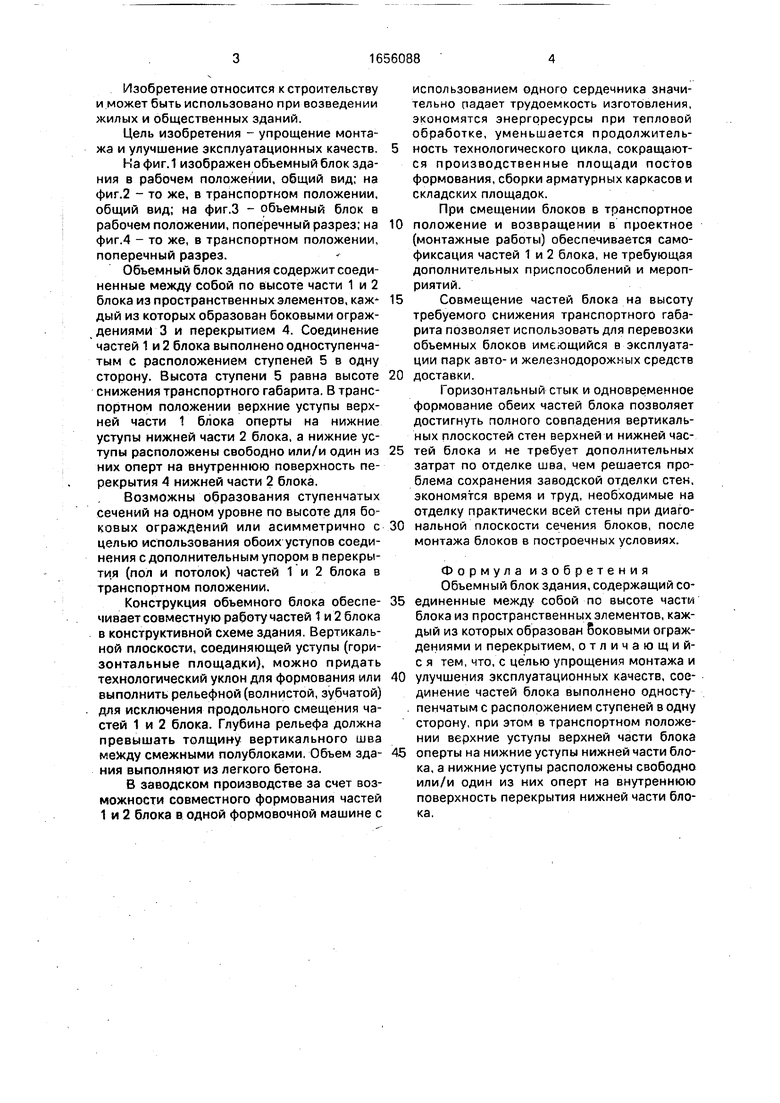

Изобретение относится к строительству и может быть использовано при возведении жилых и общественных зданий.

Цель изобретения - упрощение монтажа и улучшение эксплуатационных качеств.

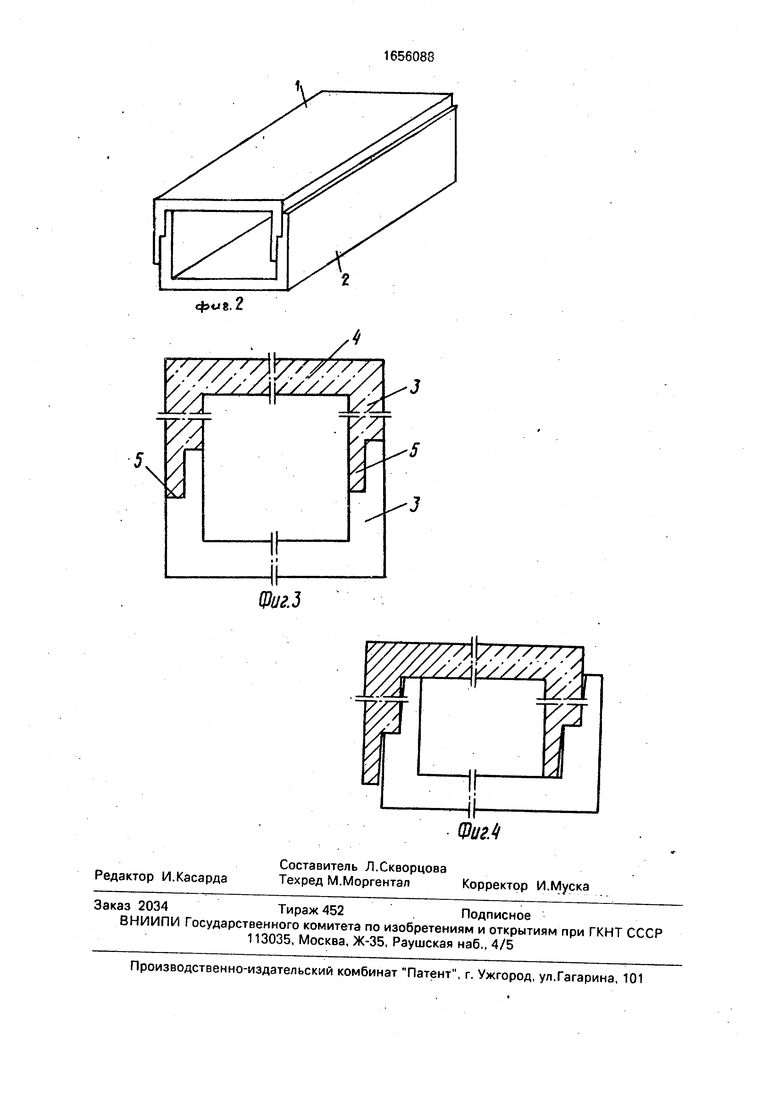

На фиг.1 изображен объемный блок здания в рабочем положении, общий вид; на фиг.2 - то же, в транспортном положении, общий вид; на фиг.З - объемный блок в рабочем положении, поперечный разрез; на фиг.4 - то же, в транспортном положении, поперечный разрез.

Объемный блок здания содержит соединенные между собой по высоте части 1 и 2 блока из пространственных элементов, каж- дый из которых образован боковыми ограждениями 3 и перекрытием 4. Соединение частей 1 и 2 блока выполнено одноступенчатым с расположением ступеней 5 в одну сторону. Высота ступени 5 равна высоте снижения транспортного габарита. В транспортном положении верхние уступы верхней части 1 блока оперты на нижние уступы нижней части 2 блока, а нижние уступы расположены свободно или/и один из них оперт на внутреннюю поверхность перекрытия 4 нижней части 2 блока.

Возможны образования ступенчатых сечений на одном уровне по высоте для боковых ограждений или асимметрично с целью использования обоих уступов соединения с дополнительным упором в перекрытия (пол и потолок) частей 1 и 2 блока в транспортном положении.

Конструкция объемного блока обеспечивает совместную работу частей 1 и 2 блока в конструктивной схеме здания. Вертикальной плоскости, соединяющей уступы (горизонтальные площадки), можно придать технологический уклон для формования или выполнить рельефной (волнистой, зубчатой) для исключения продольного смещения частей 1 и 2 блока. Глубина рельефа должна превышать толщину вертикального шва между смежными полублоками. Объем здания выполняют из легкого бетона.

В заводском производстве за счет возможности совместного формования частей 1 и 2 блока в одной формовочной машине с

использованием одного сердечника значительно падает трудоемкость изготовления, экономятся энергоресурсы при тепловой обработке, уменьшается продолжительность технологического цикла, сокращаются производственные площади постов формования, сборки арматурных каркасов и складских площадок.

При смещении блоков в транспортное

положение и возвращении в проектное (монтажные работы) обеспечивается самофиксация частей 1 и 2 блока, не требующая дополнительных приспособлений и мероприятий.

Совмещение частей блока на высоту требуемого снижения транспортного габарита позволяет использовать для перевозки объемных блоков имеющийся в эксплуатации парк авто- и железнодорожных средств

доставки.

Горизонтальный стык и одновременное формование обеих частей блока позволяет достигнуть полного совпадения вертикальных плоскостей стен верхней и нижней частей блока и не требует дополнительных затрат по отделке шва, чем решается проблема сохранения заводской отделки стен, экономятся время и труд, необходимые на отделку практически всей стены при диагональной плоскости сечения блоков, после монтажа блоков в построечных условиях.

Формула изобретения Объемный блок здания, содержащий соединенные между собой по высоте части блока из пространственных элементов, каждый из которых образован боковыми ограждениями и перекрытием, отличающий- с я тем, что, с целью упрощения монтажа и

улучшения эксплуатационных качеств, соединение частей блока выполнено одноступенчатым с расположением ступеней в одну сторону, при этом в транспортном положении верхние уступы верхней части блока

оперты на нижние уступы нижней части блока, а нижние уступы расположены свободно или/и один из них оперт на внутреннюю поверхность перекрытия нижней части блока.
