(21)4657620/05
(22)20.01.89
(46) 15.08.91. Бюл. №30
(72) В.Д. Пархоменко, А.Т. Колодяжный, В.А
Петровский, B.C. Федоров, П.Н. Желтое и
А И. Свитич
(53)678.029.3(088.8)
(56) Патент Великобритании № 1107955.
кл. В 26 F 1/28, 1966.
(54) СПОСОБ ПЕРФОРИРОВАНИЯ МАТЕРИАЛОВ
(57) Изобретение относится к химическому машиностроению, преимущественно к обработке полимерных рулонных пленок как с покрытием, так и без него. Цель - повышение качества перфорируемых отверстий. Для этого частоту высоковолы ного разрядо выбирают в пределах 10-30 кГц, а напряжение - в пределах 4-6 кВ. Между электродами и материалом проходит электродуговой разряд, происходит прожигание отверстия. 1 ил.
| название | год | авторы | номер документа |
|---|---|---|---|
| УСТРОЙСТВО ДЛЯ ХИМИЧЕСКОГО ГАЗОФАЗНОГО ОСАЖДЕНИЯ АМОРФНЫХ ГИДРОГЕНИЗИРОВАННЫХ УГЛЕРОДНЫХ ПЛЕНОК НА ДИЭЛЕКТРИКИ | 1998 |
|
RU2149216C1 |
| СПОСОБ МЕТАЛЛИЗАЦИИ ИЗДЕЛИЙ | 2002 |
|
RU2211257C1 |
| Способ холодной электромеханической микроперфорации листа бумаги в стримерном разряде | 2023 |
|
RU2832998C1 |
| Способ генерирования озона и портативное устройство для генерирования озона | 2017 |
|
RU2661232C1 |
| СПОСОБ КОНТРОЛЯ СПЛОШНОСТИ ПОКРЫТИЯ ИЗ ДИЭЛЕКТРИЧЕСКИХ МАТЕРИАЛОВ НА ЭЛЕКТРОПРОВОДНОЙ ОСНОВЕ | 2002 |
|
RU2237890C2 |
| ЛИСТОВОЙ МАТЕРИАЛ, СПОСОБ УЛУЧШЕНИЯ ХАРАКТЕРИСТИК ПОВЕРХНОСТИ ЛИСТОВОГО МАТЕРИАЛА, СПОСОБ ГЕНЕРИРОВАНИЯ ПЛАЗМЫ ТЛЕЮЩЕГО РАЗРЯДА И УСТРОЙСТВО ДЛЯ ИНИЦИИРОВАНИЯ ПЛАЗМЫ ТЛЕЮЩЕГО РАЗРЯДА | 1994 |
|
RU2154363C2 |
| СПОСОБ ПОЛЯРИЗАЦИИ ПОЛИМЕРНЫХ СЕГНЕТОЭЛЕКТРИКОВ С ИСПОЛЬЗОВАНИЕМ ПЛАЗМЫ ТЛЕЮЩЕГО РАЗРЯДА | 2024 |
|
RU2826131C1 |
| Установка для модификации поверхности полимерных пленок в низкотемпературной плазме скользящего разряда атмосферного давления | 2022 |
|
RU2781708C1 |
| СПОСОБ ГАЗОРАЗРЯНОГО НАПЫЛЕНИЯ ПЛЕНОК | 2015 |
|
RU2607288C2 |
| СПОСОБ И УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ВОДОРОДА ИЗ ВОДЫ | 2012 |
|
RU2520490C2 |
Изобретение относится к химическому машиностроению, преимущественно к обработке полимерных рулонных пленок, как с покрытием так и без него. Цель - повышение качества перфорируемых отверстий. Для этого частоту высоковольтного разряда выбирают в пределах 10...30 кГц, а напряжение - в пределах 4...6 кВ. Между электродами и материалом проходит электродуговой разряд, происходит прожигание отверстия. 1 ил.
Изобретение относится к химическому машиностроению, преимущественно к обработке полимерных рулонных пленок как с покрытием, так и без покрытия, используемых с электронной, электро- и радиотехнике, приборе- и машиностроении в качестве контактных площадок, теплоизоляционных, упаковочных, фильтровальных декоративных, защитных материалов.
Целью изобретения является повышение качества перфорируемых отверстий.

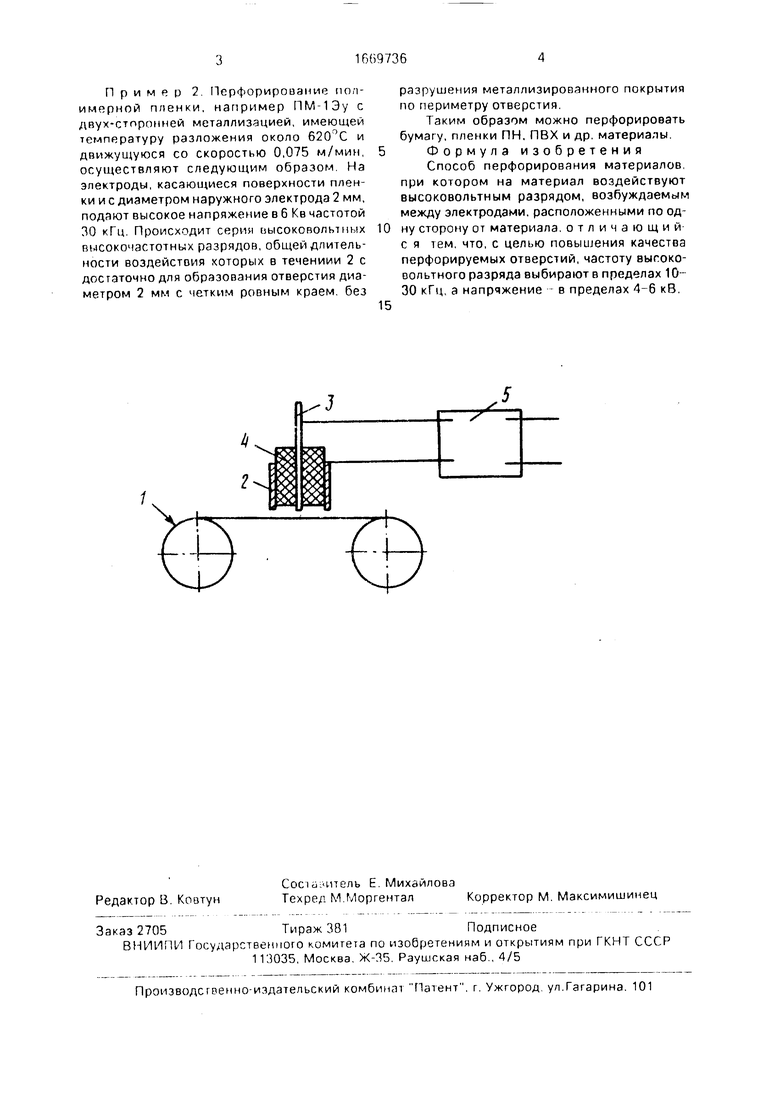

На чертеже представлена схема перфорирования полимерных материалов.
Над перематываемой с рулона пленкой материала 1 располагается разрядное устройство, состоящее из коаксиально размещенных наружного 2 и центрального 3 электродов, разъединенных высоковольтным изолятором 4. на которые с высоковольтного высокочастотного источника напряжения 5 подается электропитание.
Устройство работает следующим образом.
По мере продвижения пленки через определенные интервалы времени, соответствующие продольному шагу перфорирования, включается источник высоковольтного высокочастотного электропитания и напряжение поступает на электроды. Междуэлектродами 2 и 3 и пленкой материала 1 в момент подачи электропитания происходит высоковольтный высокочастотный элек- гродуговой разряд В результате его воздействия на пленку происходит прожигание отверстия.
Пример 1. Перфорирование полимерной пленки, например ПЭТ-1Э с односторонней металлизацией, имеющей температуру плавления 260°С и движущуюся со скоростью 5 м/мин. по предлагаемому способу осуществляют следующим образом. На электроды, расположенные над пленкой на расстоянии 2 мм, при этом диаметр наружного электрода равен 5 мм, подают напряжение в 4 кВ частотой 10 кГц. Происходит серия высоковольтных высокочастотных электродуговых разрядов, общей длительности воздействия которых в течение 0,1 с достаточно для образования отверстий диаметром 5 мм с четким ровным краем без разрушения металлического покрытия по периметру отверстия.
С/
с
о о
V
ОС
о
Пример 2 Перфорирование полимерной пленки, например ПМ-1Эу с двух-сторонней металлизацией, имеющей температуру разложения около 620°С и движущуюся со скоростью 0,075 м/мин, осуществляют следующим образом На электроды, касающиеся поверхности пленки и с диаметром наружного электрода 2 мм, подают высокое напряжение в 6 Кв частотой 30 кГц Происходит серия высоковольтных высокочастотных разрядов, общей длительности воздействия которых в течениии 2 с достаточно для образования отверстия диаметром 2 мм с четким ровным краем без
0
5
разрушения металлизированного покрытия по периметру отверстия
Таким образом можно перфорировать бумагу, пленки ПН, ПВХ и др. материалы Формула изобретения Способ перфорирования материалов при котором на материал воздействуют высоковольтным разрядом, возбуждаемым между электродами, расположенными по одну сторону от материала, отличающий с я тем, что, с целью повышения качества перфорируемых отверстий, частоту высоковольтного разряда выбирают в пределах 10- 30 кГц, а напряжение - в пределах 4-6 кВ.
