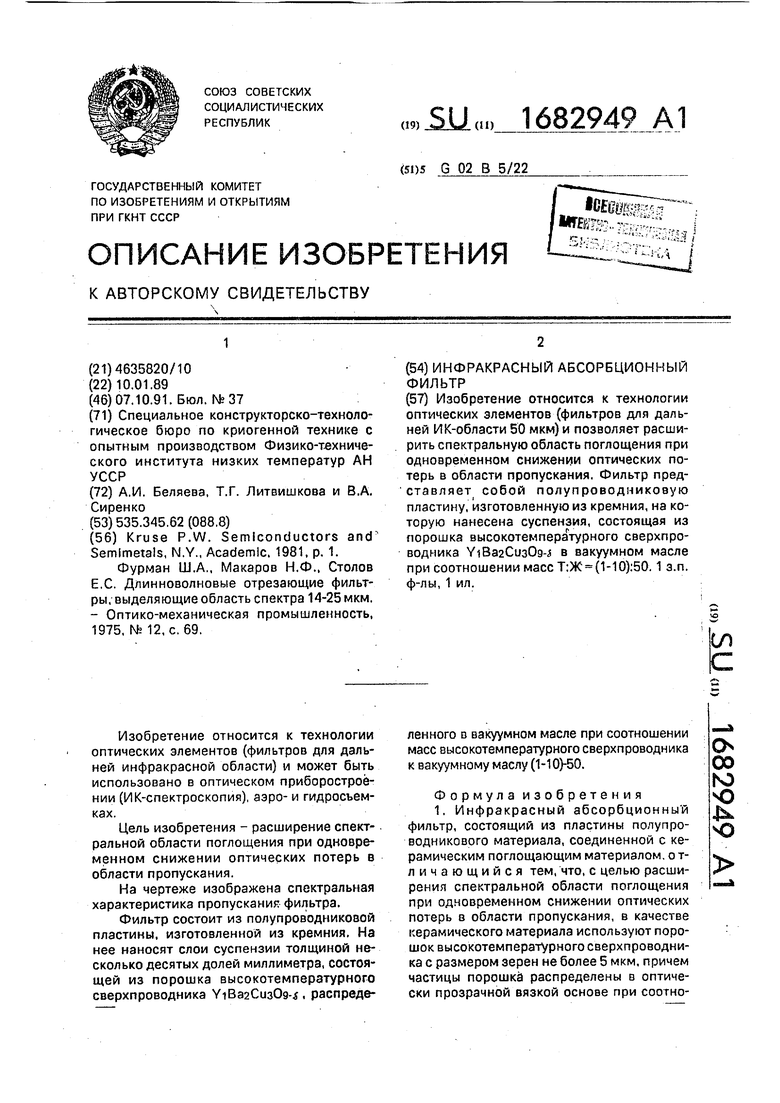

(21)4635820/10
(22) 10.01.89
(46) 07.10.91. Бюл. №37
(71)Специальное конструкторско-техноло- гическое бюро по криогенной технике с опытным производством Физико-технического института низких температур АН УССР
(72)А.И. Беляева, Т,Г. Литвишкова и В,А. Сиренко
(53) 535.345.62 (088.8)
(56) Kruse P.W. Semiconductors and
Semlmetals, N.Y., Academic, 1981, p. 1.
Фурман Ш.А.. Макаров Н.Ф.. Столов E.C. Длинноволновые отрезающие фильтры, выделяющие область спектра 14-25 мкм. - Оптико-механическая промышленность, 1975. № 12, с. 69.
(54) ИНФРАКРАСНЫЙ АБСОРБЦИОННЫЙ ФИЛЬТР
(57) Изобретение относится к технологии оптических элементов (фильтров для дальней ИК-области 50 мкм) и позволяет расширить спектральную область поглощения при одновременном снижении оптических потерь в области пропускания. Фильтр представляет собой полупроводниковую пластину, изготовленную из кремния, на которую нанесена суспензия, состоящая из порошка высокотемпературного сверхпроводника YiBa2Cu30g-i в вакуумном масле при соотношении масс Т:Ж (1-10):50. 1 з.п. ф-лы, 1 ил.
(Л
С
| название | год | авторы | номер документа |
|---|---|---|---|
| ИНФРАКРАСНЫЙ МНОГОСПЕКТРАЛЬНЫЙ ПРИЕМНИК ИЗЛУЧЕНИЯ | 2013 |
|
RU2540836C1 |
| ОПТИЧЕСКОЕ ФИЛЬТРУЮЩЕЕ УСТРОЙСТВО | 2006 |
|
RU2301434C1 |
| СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛУПРОВОДНИКОВОЙ СТРУКТУРЫ НА ОСНОВЕ СЕЛЕНИДА СВИНЦА | 2012 |
|
RU2493632C1 |
| Терагерцовый кристалл | 2020 |
|
RU2756582C2 |
| Терагерцовый кристалл | 2020 |
|
RU2756068C2 |
| Терагерцовый кристалл | 2020 |
|
RU2756580C2 |
| СПОСОБ ПОЛУЧЕНИЯ ОПТИЧЕСКИХ МАТЕРИАЛОВ ИЗ ХАЛЬКОГЕНИДОВ ЦИНКА И КАДМИЯ | 2002 |
|
RU2240386C2 |
| УСТРОЙСТВО И СПОСОБ ДЛЯ ИЗМЕРЕНИЯ СПЕКТРОВ СОБСТВЕННОГО ИЗЛУЧЕНИЯ ЖИДКИХ ОБРАЗЦОВ В ИНФРАКРАСНОМ ДИАПАЗОНЕ | 2021 |
|
RU2786047C2 |
| ПОЛУПРОВОДНИКОВЫЙ ДИОД ДЛЯ ИНФРАКРАСНОГО ДИАПАЗОНА СПЕКТРА | 2002 |
|
RU2286618C2 |
| ФОТОЛЮМИНЕСЦЕНТНЫЙ ИЗЛУЧАТЕЛЬ, ПОЛУПРОВОДНИКОВЫЙ ФОТОЭЛЕМЕНТ И ОПТРОН НА ИХ ОСНОВЕ | 2004 |
|
RU2261502C1 |
Изобретение относится к технологии оптических элементов (фильтров для дальней инфракрасной области) и может быть использовано в оптическом приборостроении (ИК-спектроскопия). аэро- и гидросъемках.
Цель изобретения - расширение спектральной области поглощения при одновременном снижении оптических потерь в области пропускания.

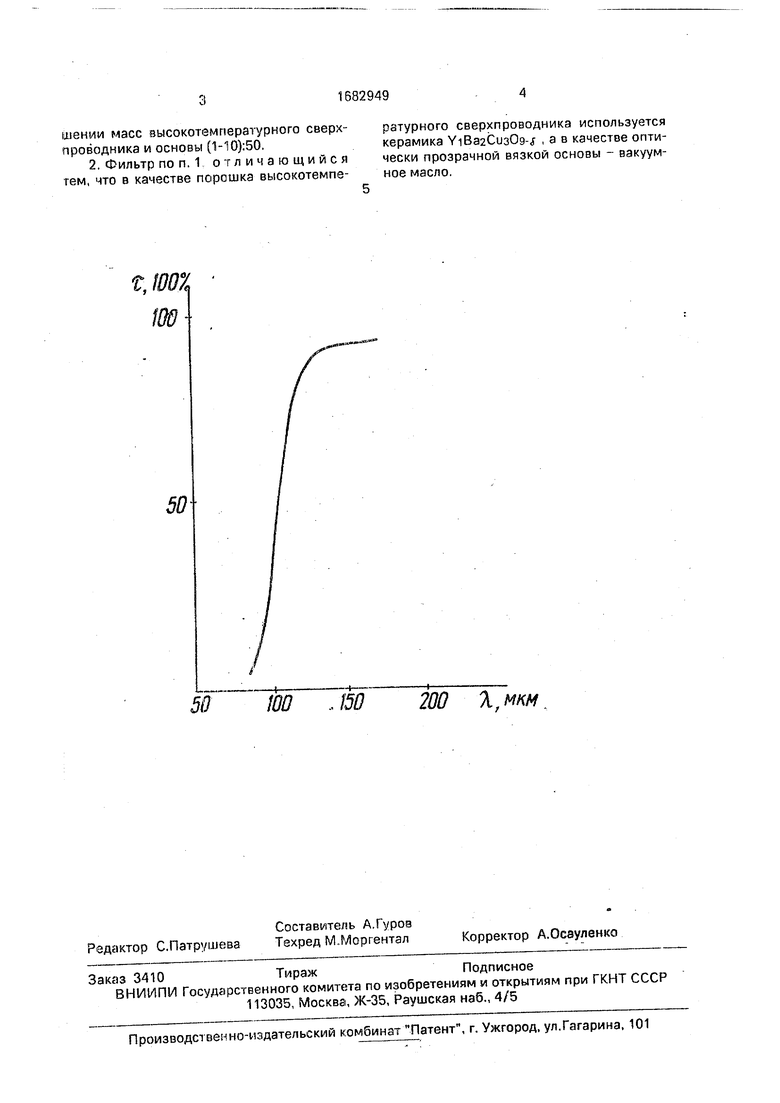

На чертеже изображена спектральная характеристика пропускания фильтра.
Фильтр состоит из полупроводниковой пластины, изготовленной из кремния. На нее наносят слои суспензии толщиной несколько десятых долей миллиметра, состоящей из порошка высокотемпературного сверхпроводника YiBa2Cu30g-i, распределенного в вакуумном масле при соотношении масс высокотемпературного сверхпроводника к вакуумному маслу (1-10)-50.
Формула изобретения 1. Инфракрасный абсорбционный фильтр, состоящий из пластины полупроводникового материала, соединенной с керамическим поглощающим материалом, о т- личающийся тем, что, с целью расширения спектральной области поглощения при одновременном снижении оптических потерь в области пропускания, в качестве керамического материала используют порошок высокотемпературного сверхпроводника с размером зерен не более 5 мкм, причем частицы порошка распределены в оптически прозрачной вязкой основе при соогнось
00
го ю N ю
шении масс высокотемпературного сверхпроводника и основы (1-10):50.
№
50
ратурного сверхпроводника используется керамика YiBa2Cu30g j , а в качестве оптически прозрачной вязкой основы - вакуумное масло.
200 Л мкм
