Установка для откачивания жидкого криопродукта Советский патент 1992 года по МПК F17C5/02 F17C7/00

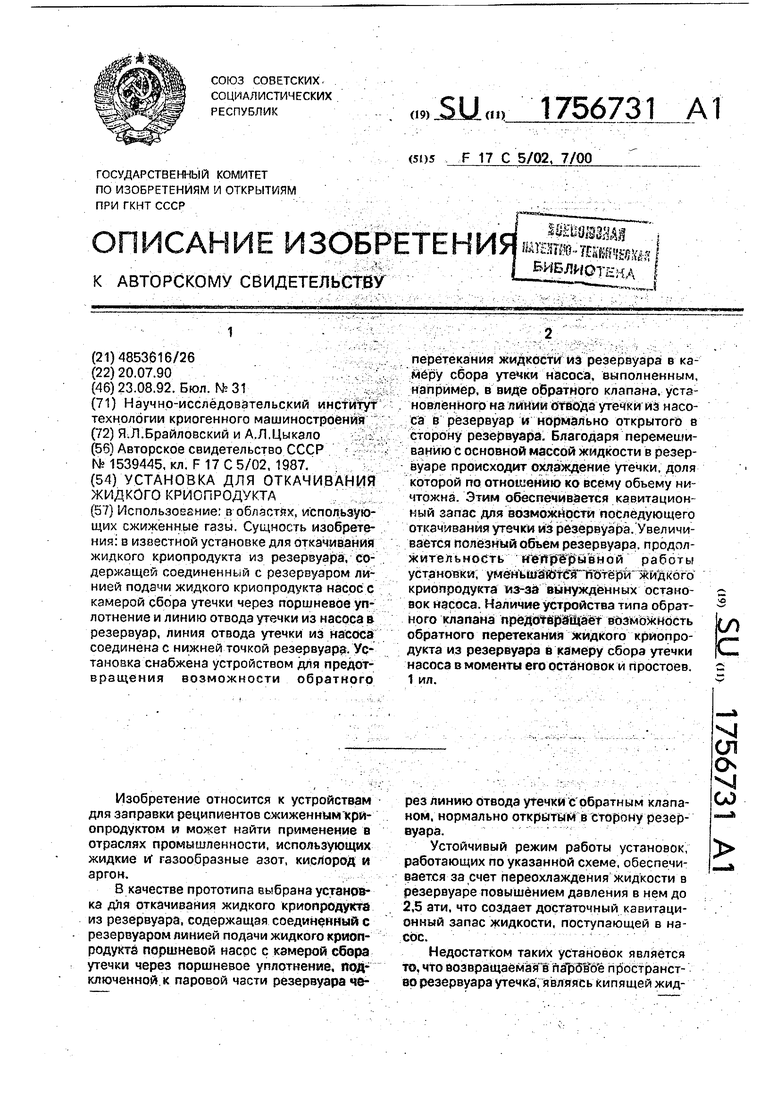

Описание патента на изобретение SU1756731A1

Изобретение относится к устройствам для заправки реципиентов сжиженным кри- опродуктом и может найти применение в отраслях промышленности, использующих жидкие и газообразные азот, кислород и аргон,

В качестве прототипа выбрана установка для откачивания жидкого криопродукта из резервуара, содержащая соединенный с резервуаром линией подачи жидкого криопродукта поршневой насос с камерой сбора утечки через поршневое уплотнение, подключенной к паровой части резервуара через линию отвода утечки с обратным клапаном, нормально открытым в сторону резервуара.

Устойчивый режим работы установок, работающих по указанной схеме, обеспечивается за счет переохлаждения жидкости в резервуаре повышением давления в нем до 2,5 эти, что создает достаточный кавитаци- онкый запас жидкости, поступающей в насос.

Недостатком таких установок является то, что возвращаемая в пространство резервуара утечка, являясь кипящей жидXI

СП

о

U)

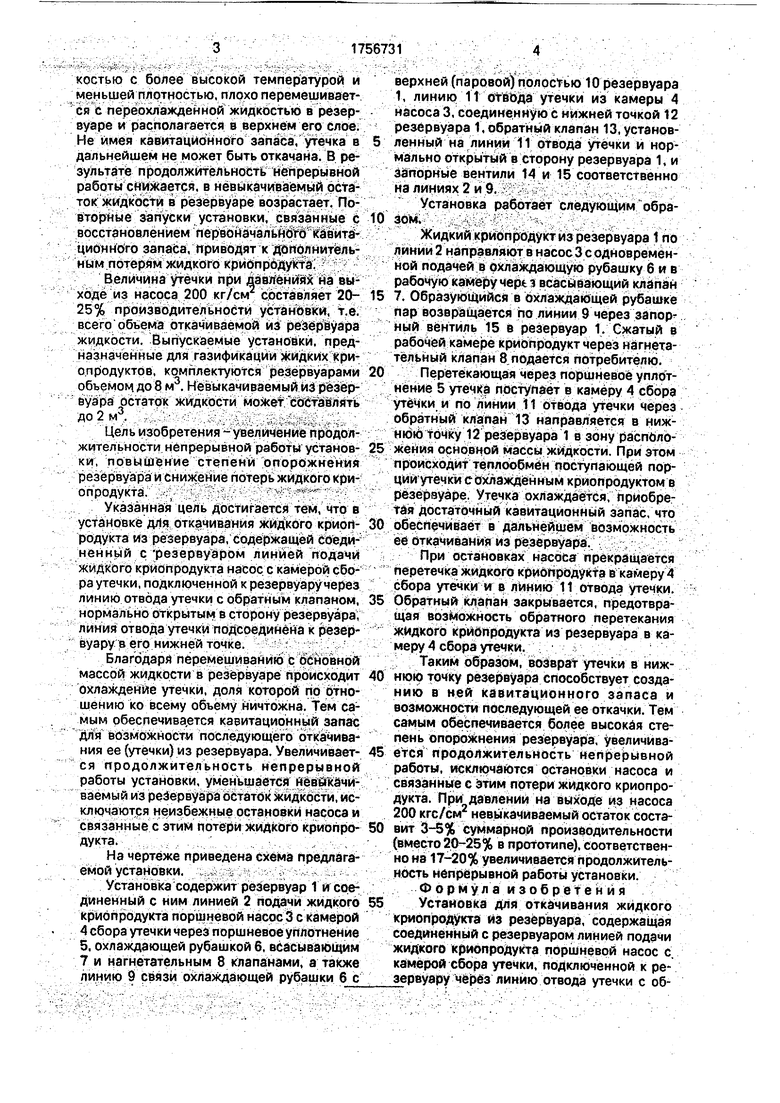

костью с более высокой температурой и меньшей плотностью, плохо перемещивает- ся с переохлажденной жидкостью в резервуаре и располагается в верхнем его слое. Не имея кавитацйонного запаса, утечка в дальнейшем не может быть откачана. В результате продолжительность непрерывной работы снижается, в невыкачиваемый остаток жидкости в резервуаре возрастает. Повторные запуски установки, связанные с восстановлением первоначального кавитй ционного запаса, приводят к дополнительным потерям жидкого криопродукта.

Величина утечки при давлениях на выходе из насоса 200 кг/см составляет 20- 25% производительности установки, т.е. всего объема откачиваемой из резервуара жидкости. Выпускаемые установки, предназначенные для газификации жидких кри- опродуктов, комплектуются резервуарами объемом до 8 м3. Невыкачиваемый из резервуара остаток жидкости может составлять ДО 2м3.

Цель изобретения - увеличение продолжительности непрерывной работы установки, повышение степени опорожнения резервуара и снижение потерь жидкого криопродукта. . -

Указанная цель достигается тем, что в установке для откачивания жидкого криопродукта из резервуара, содержащей соединенный с резервуаром линией подачи жидкого криопродукта насос с камерой сбора утечки, подключенной к резервуару через линию отвода утечки с обратным клапаном, нормально открытым в сторону резервуара, линия отвода утечки подсоединена к резер- вуару в его нижней точке.

Благодаря перемешиванию с основной массой жидкости в резервуаре происходит охлаждение утечки, доля которой по отношению ко всему объёму ничтожна. Тем самым рбеспечива.ется кааитационный запас дли возможности последующего рткайива- ния ее (утечки) из резервуара. Увеличивается продолжительность непрерывной работы установки, уменьшается невйкёчи- ваемый из резервуара остаток жидкости, исключаются неизбежные остановки насоса и связанные с этим потери жидкого криопродукта.

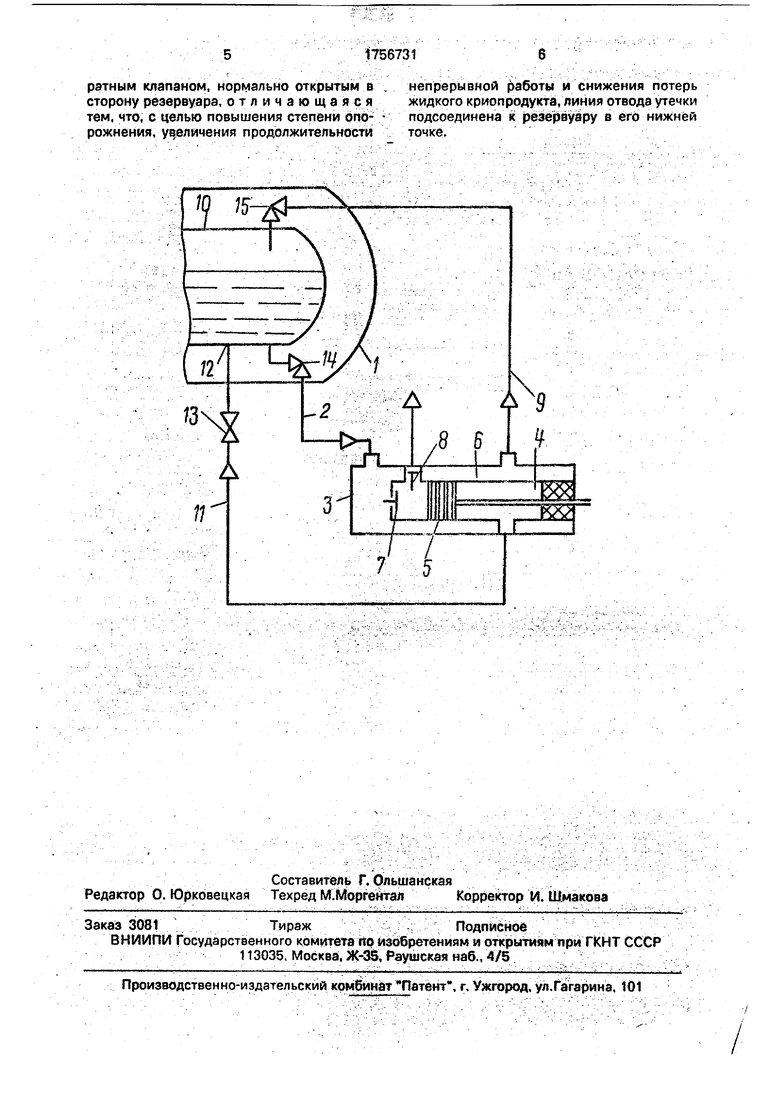

На чертеже приведена схема предлагаемой установки.

Установка содержит резервуар 1 и соединенный с ним линией 2 подачи жидкого криопродукта поршневой насос 3 с камерой 4 сбора утечки через порш невое уплотнение 5, охлаждающей рубашкой 6, всасывающим 7 и нагнетательным 8 клапанами, а также линию 9 связи охлаждающей рубашки б с

верхней(паровой)полостью 10 резервуара 1, линию: 11 отводаi утечки из камеры 4 насоса 3, соединенную с нижней точкой 12 резервуара 1, обратный клапан 13, установленный на линии 11 отвода утечки и нормально открытый в сторону резервуара 1, и запорные вентили 14 и 15 соответственно на линиях 2 и 9.

Установка работает следующим обра0 зом

Жидкий криопродуктиз резервуара 1 по линии 2 направляют в насос 3 с одновременной подачей в охлаждающую рубашку бив рабочую камеру чер з всасывающий клапан

5 7. Образующийся в охлаждающей рубашке пар возвращается по линии 9 через запорный вентиль 15 в резервуар 1. Сжатый в рабочей камере криопродукт через нагнетательный клапан 8 подается потребителю.

0 Перетекающая через поршневое уплотнение 5 утечка поступает в камеру 4 сбора утечки и по линии 11 отвода утечки через обратный клапан 13 направляется в нижнюю точку 12 резервуара 1 в зону располо5 жения основной массы жидкости. При этом происходит теплообмен поступающей порции утечки с охлажденным криопродуктом в резервуаре. Утечка охлаждается, приобретая достаточный кавитационный запас, что

0 обеспечивает в дальнейшем возможность её откачивания из резервуара.

При остановках насоса прекращается перетечка жидкого криопродукта в камеру 4 сбора утечки и в линию 11 отвода утечки.

5 Обратный клапан закрывается, предотвращая возможность обратного перетекания жидкого криопродукта из резервуара в камеру 4 сбора утечки.

Таким образом, возврат утечки в ниж0 нюю точку резервуара способствует созданию в ней кавитацйонного запаса и возможности последующей ее откачки. Тем самым обеспечивается более высокая степень опорожнения резервуара, увеличйва5 ется продолжительность непрерывной работы, исключаются остановки насоса и связанные с этим потери жидкого криопродукта. При давлении на выходе из насоса 200 кгс/см2 невыкачиваемый остаток соста0 вит 3-5% суммарной производительности (вместо 20У25% в прототипе), соответственно на 17-20% увеличивается продолжительность непрерывной работы установки. Формул а изобретенйя

5 Установка для откачивания жидкого криопродукта из резервуара, содержащая соединенный с резервуаром линией подачи жидкого криопродукта поршневой насос с, камерой сбора утечки, подключённой к резервуару через линию отвода утечки с обратным клапаном, нормально открытым в сторону резервуара, отличающаяся тем, что, с целью повышения степени опорожнения, увеличения продолжительности

непрерывной работы и снижения потерь жидкого криопродукта, линия отвода утечки подсоединена к резервуару в его нижней точке.
