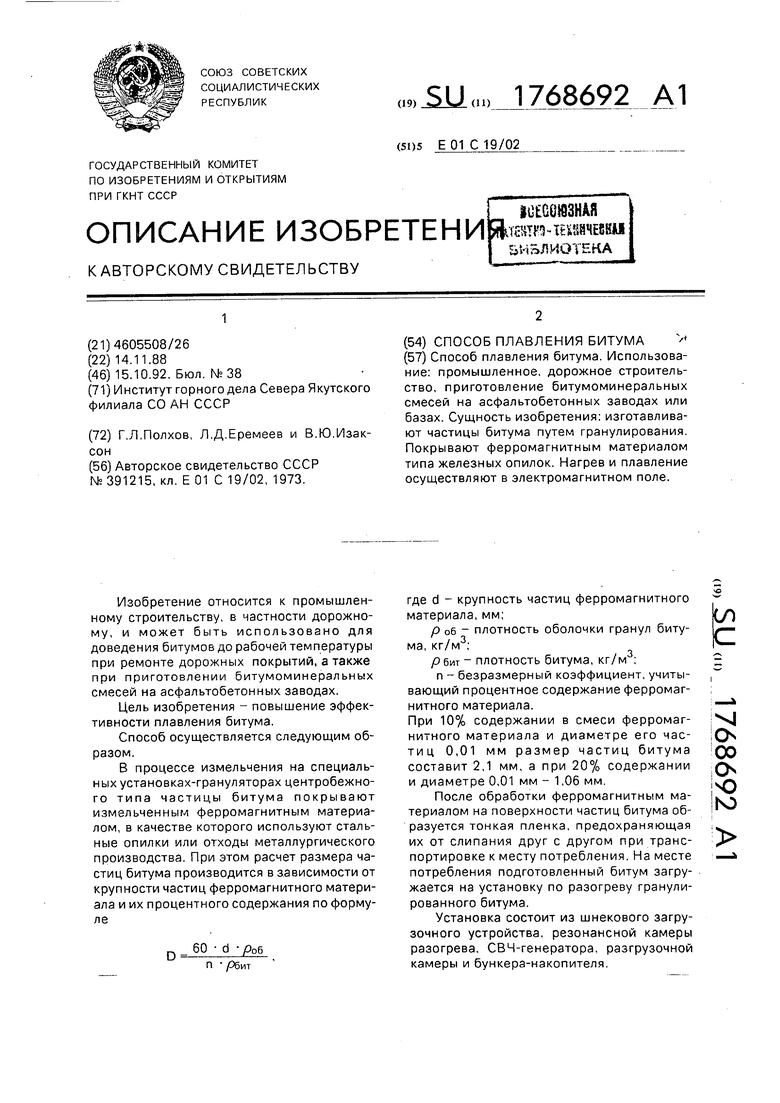

Способ плавления битума Советский патент 1992 года по МПК E01C19/02

Изобретение относится к промышленному строительству, в частности дорожному, и может быть использовано для доведения битумов до рабочей температуры при ремонте дорожных покрытий, а также при приготовлении битумоминеральных смесей на асфальтобетонных заводах,

Цель изобретения - повышение эффективности плавления битума.

Способ осуществляется следующим образом.

В процессе измельчения на специальных установках-грануляторах центробежного типа частицы битума покрывают измельченным ферромагнитным материалом, в качестве которого используют стальные опилки или отходы металлургического производства. При этом расчет размера частиц битума производится в зависимости от крупности частиц ферромагнитного материала и их процентного содержания по формуле

р 60 d ро6

П -рбит

где d - крупность частиц ферромагнитного материала, мм;

р об - плотность оболочки гранул битума, кг/м ;

Рбит - плотность битума, кг/м3:

п - безразмерный коэффициент, учитывающий процентное содержание ферромагнитного материала.

При 10% содержании в смеси ферромагнитного материала и диаметре его частиц 0,01 мм размер частиц битума составит 2,1 мм, а при 20% содержании и диаметре 0,01 мм - 1,06 мм.

После обработки ферромагнитным материалом на поверхности частиц битума образуется тонкая пленка, предохраняющая их от слипания друг с другом при транспортировке к месту потребления. На месте потребления подготовленный битум загружается на установку по разогреву гранулированного битума.

Установка состоит из шнекового загрузочного устройства, резонансной камеры разогрева, СВЧ-генератора, разгрузочной камеры и бункера-накопителя.

СП

XI о

00 О

о ю

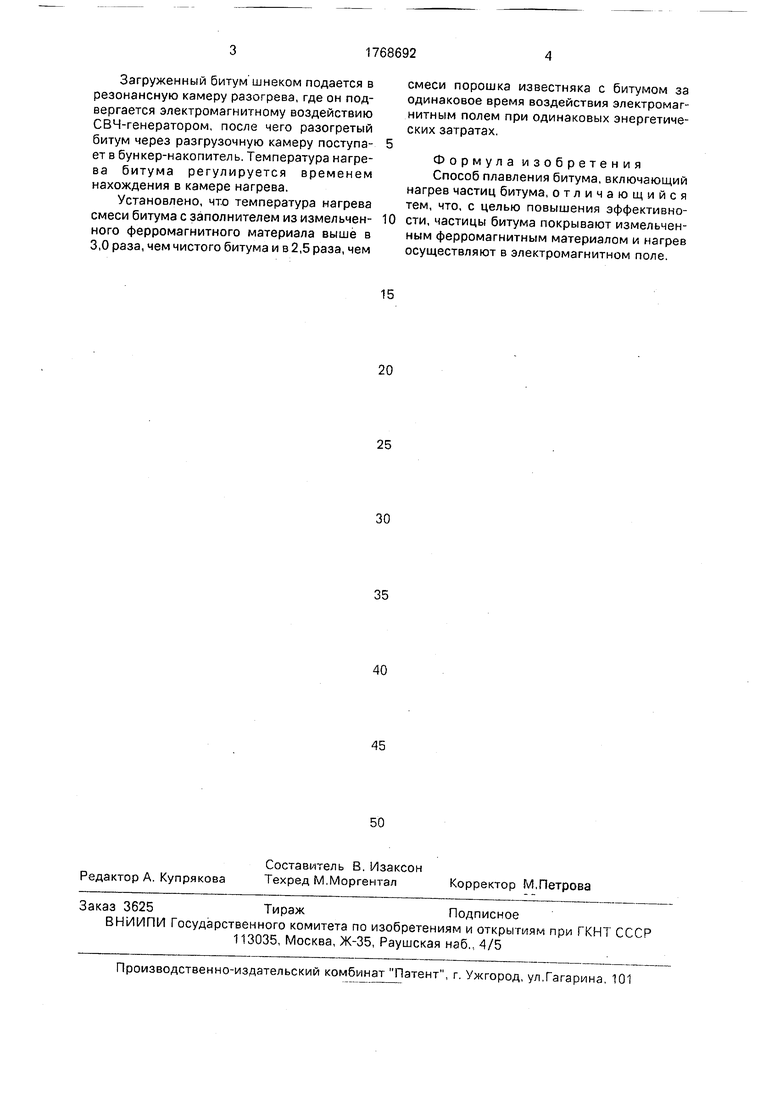

Загруженный битум шнеком подается в резонансную камеру разогрева, где он подвергается электромагнитному воздействию СВЧ-генератором, после чего разогретый битум через разгрузочную камеру поступает в бункер-накопитель. Температура нагрева битума регулируется временем нахождения в камере нагрева.

Установлено, что температура нагрева смеси битума с заполнителем из измельченного ферромагнитного материала выше в 3,0 раза, чем чистого битума и в 2,5 раза, чем

0

смеси порошка известняка с битумом за одинаковое время воздействия электромагнитным полем при одинаковых энергетических затратах.

Формула изобретения Способ плавления битума, включающий нагрев частиц битума, отличающийся тем, что, с целью повышения эффективности, частицы битума покрывают измельченным ферромагнитным материалом и нагрев осуществляют в электромагнитном поле.

Способ плавления битума. Использование: промышленное, дорожное строительство, приготовление битумоминеральных смесей на асфальтобетонных заводах или базах. Сущность изобретения: изготавливают частицы битума путем гранулирования. Покрывают ферромагнитным материалом типа железных опилок. Нагрев и плавление осуществляют в электромагнитном поле.
