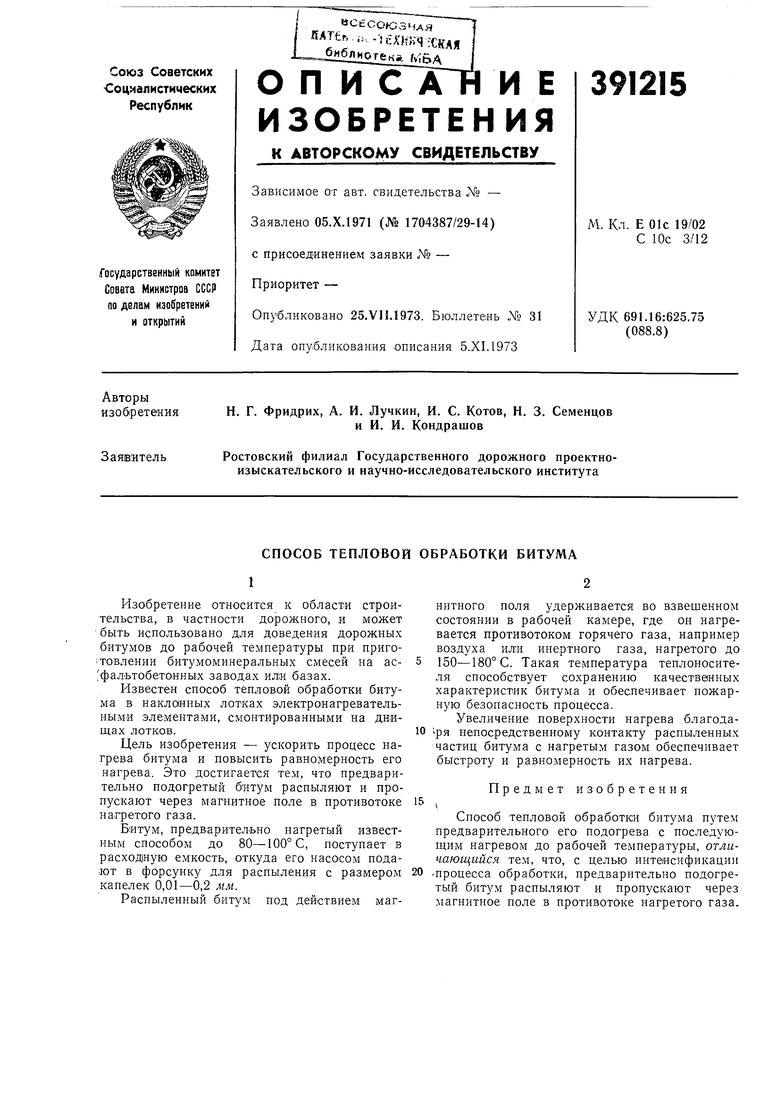

НАЛ >&»Я-СКАЯ391215М. Кл. Е 01с 19/02 С Юс 3/12УДК 691.16:625.75 (088.8)Авторы Советский патент 1973 года по МПК E01C19/02 C10C3/12

1

Изобретение относится к области строительства, в частности дорожного, и может быть использовано для доведения дорожных битумов до рабочей температуры при приго товлении битумоминеральных смесей на асфалЬтобетонных заводах или базах.

Известен способ тепловой обработки битума в наклонных лотках электронагревательными элементами, смонтированными на днищах лотков.

Цель изобретения - ускорить процесс нагрева битума и повысить равномерность его нагрева. Это достигается тем, что предварительно подогретый битум распыляют и пропускают через магнитное поле в противотоке нагретого газа.

Битум, предварительно нагретый известным способом до 80-100° С, поступает в расходную емкость, откуда его насосом подают в форсунку для распыления с размером капелек 0,01-0,2 мм.

Распыленный битум под действием магнитного поля удерживается во взвешенном состоянии в рабочей камере, где он нагревается противотоком горячего газа, например воздуха или инертного газа, нагретого до 150-180° С. Такая температура теплоносителя способствует сохранению качественных характеристик битума и обеспечивает пожарную безопасность процесса.

Увеличение поверхности нагрева благодаря пепосредственному контакту распыленных частиц битума с нагретым газом обеспечивает быстроту и равномерность их нагрева.

Предмет изобретения

Способ тепловой обработки битума путем предварительного его подогрева с последующим нагревом до рабочей температуры, отличающийся тем, что, с целью интенсификации -процесса обработки, предварительно подогретый битум распыляют и пропускают через магнитное поле в противотоке нагретого газа.
