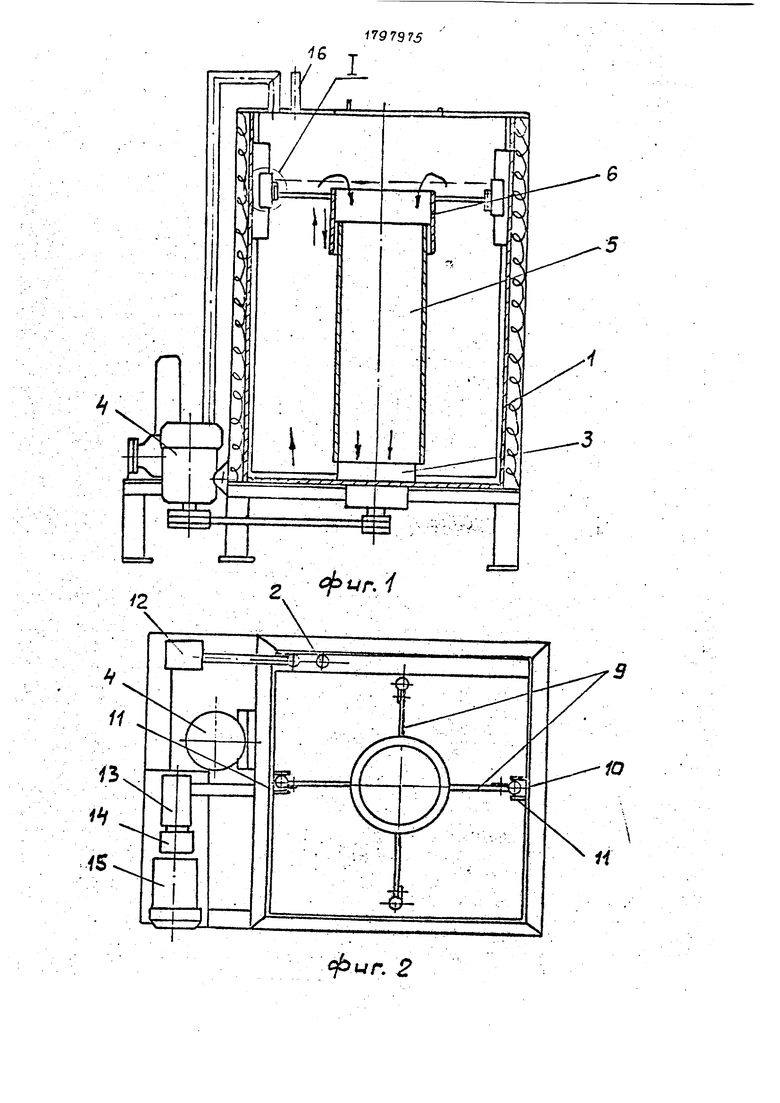

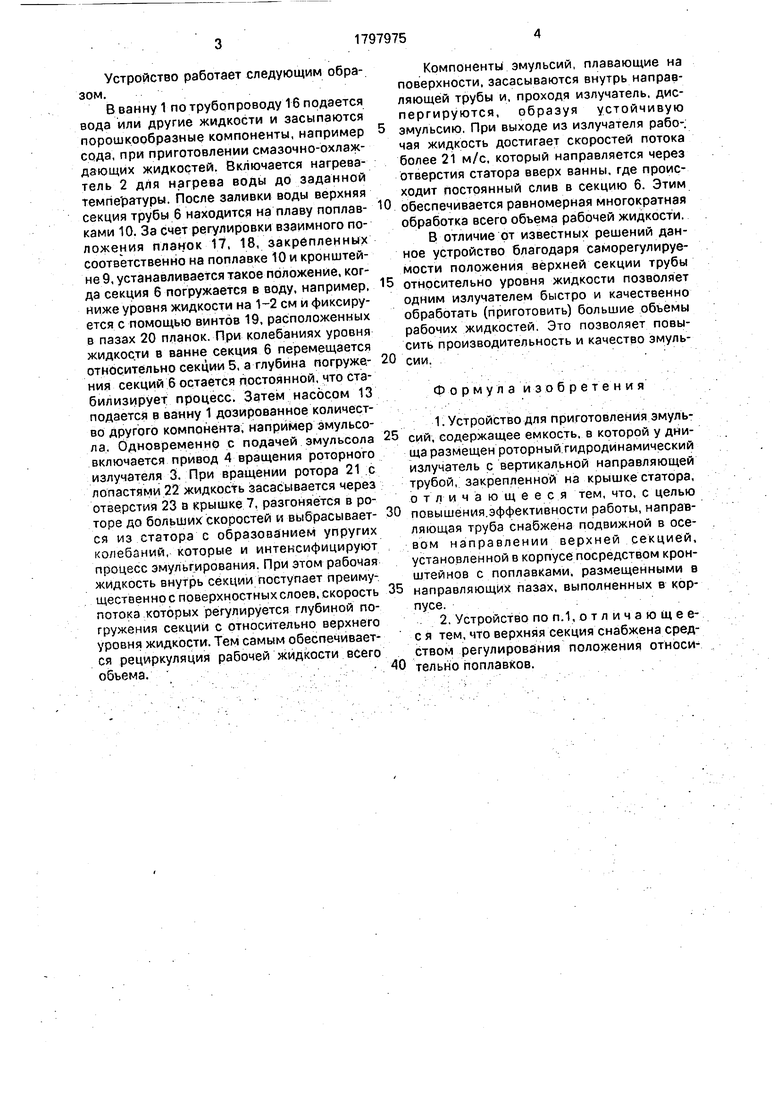

Устройство работает следующим образом.
В ванну 1 по трубопроводу 16 подается вода или другие жидкости и засыпаются порошкообразные компоненты, например сода, при приготовлении смазочно-охлаж- дающих жидкостей. Включается нагреватель 2 для нагрева воды до заданной темпе ратуры. После заливки воды верхняя секция трубы 6 находится на плаву поплавками 10. За счет регулировки взаимного положения планок 17, 18, закрепленных соответственно на поплавке 10 и кронштейне 9, устанавливается такое положение, когда секция 6 погружается в воду, например, ниже уровня жидкости на 1-2 см и фиксируется с помощью винтов 19, расположенных в пазах 20 планок. При колебаниях уровня жидкости в ванне секция 6 перемещается относительно секции 5, а глубина погружения секций 6 остается постоянной, что стабилизирует процесс. Затем насосом 13 подается в ванну 1 дозированное количество другого компонента, например эмульсо- ла. Одновременно с подачей эмульсола включается привод 4 вращения роторного излучателя 3, При вращении ротора 21 с лопастями 22 жидкость засасывается через отверстия 23 в крышке 7, разгоняется в роторе до больших скоростей и выбрасывается из статора с образованием упругих колебаний, которые и интенсифицируют процесс эмульгирования. При этом рабочая жидкость внутрь секции поступает преимущественно с поверхностных слоев, скорость потока которых регулируется глубиной погружения секций с относительно верхнего уровня жидкости. Тем самым обеспечивается рециркуляция рабочей жидкости всего объема.
Компоненты эмульсий, плавающие на поверхности, засасываются внутрь направляющей трубы и, проходя излучатель, диспергируются, образуя устойчивую
эмульсию. При выходе из излучателя рабо-; чая жидкость достигает скоростей потока более 21 м/с, который направляется через отверстия статора вверх ванны, где происходит постоянный слив в секцию 6. Этим
. обеспечивается равномерная многократная обработка всего объема рабочей жидкости. В отличие от известных решений данное устройство благодаря саморегулируемости положения верхней секции трубы относительно уровня жидкости позволяет одним излучателем быстро и качественно обработать (приготовить) большие объемы рабочих жидкостей. Это позволяет повысить производительность и качество эмульсии.
Ф о р м у л а и з о б р е т е н и я
1. Устройство для приготовления эмульсий, содержащее емкость, в которой у днища размещен роторный.гидродйнамический излучатель с вертикальной направляющей трубой, закрепленной на крышке статора, отличающееся тем, что, с целью повышения.эффективности работы, направляющая труба снабжена подвижной в осевом направлении верхней секцией, установленной в корпусе посредством кронштейнов с поплавками, размещенными в направляющих пазах, выполненных в корпусе.:
2. Устройство по п.1, отличающее- с я тем, что верхняя секция снабжена средством регулирования положения относительно поплавков.

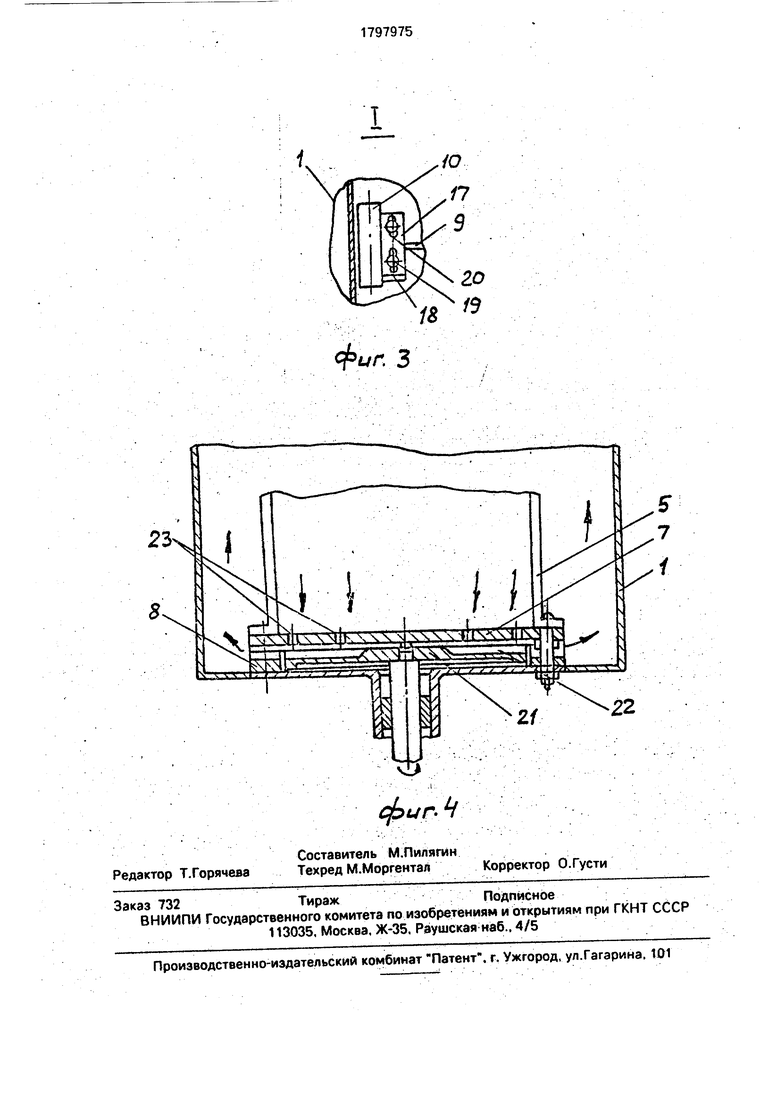

фиг. 3
