УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОЙ ОБРАБОТКИ ПЛОСКОПАРАЛЛЕЛЬНЫХ ДЕТАЛЕЙ Советский патент 1966 года по МПК B24B7/17

Известны устройства для вибрационной обработки плоскостей, содержащие два диска, установленные на амортизированной платформе и совершающие винтовые колебания под действием электромагнитного вибратора. Однако в этих устройствах затруднены автоматизация процесса и получение высокой точности.

В предложенном устройстве полностью автоматизируется цикл обработки.

Это достигается тем, что к одному из дисков устройства, колеблющихся под действием вибратора с дебалансами на концах вала, крепится бункер, служащий для автоматической загрузки деталей в зазор между дисками; выгрузка деталей осуществляется с помощью спирального лотка, связанного с нижним диском.

Для получения требуемой толщины обработки устройство снабжено регулируемыми упорами, с помощью которых устанавливается зазор между дисками.

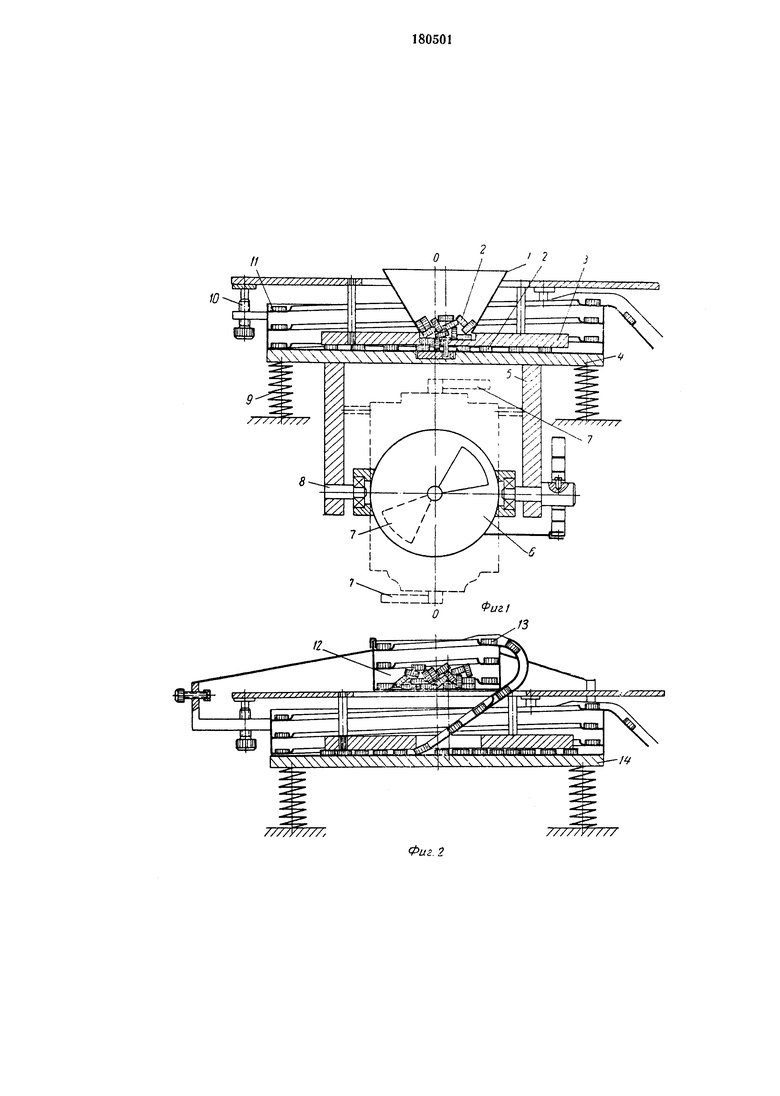

Сущность изобретения поясняется фиг. 1 и 2 (варианты устройства).

В устройстве (фиг. 1) бункер 1 с заготовками 2 крепится к верхнему диску 3. Заготовки через окно в верхнем диске 3 под действием вибрации периодически или непрерывным потоком подаются в зазор, образованный верхним и нижним дисками 3 и 4.

Диск 3 имеет коническую заборную часть, переходящую в плоский кольцевой пояс, параллельный плоскости диска 4. Нижний диск 4 крепится к корпусу 5 вибратора 6 с дебалансами 7, установленными на конце его вала.

Этот вибратор может быть выполнен на шарнирной подвеске с полуосями шарниров 8 (вибратор изображен сплошными линиями) или может быть жестко закреплен на корпусе вибратора 6 в вертикальном положении (изображен штрих-пунктиром). Устройство опирается на амортизаторы 9. Для получения заданного размера обработки минимальный зазор между дисками 3 и 4 устанавливается регулируемыми упорами 10.

Обработка может производиться в химически активной жидкой или абразивной среде. Для облегчения загрузки деталей один из дисков выполнен с заборной фаской. Выгрузка деталей осуществляется с помощью спирального лотка 11, связанного с нижним диском 4.

Устройство (фиг. 2, вибратор не показан) предназначено для деталей, требующих при обработке ориентированной по стороне укладки.

Бункер 12 оснащен спиральным лотком 13 с ориентирующими элементами (не показаны) и жестко связан с нижним диском 14.

1. Устройство для вибрационной обработки плоскопараллельных деталей, снабженное двумя дисками, установленными на амортизированной платформе, и загрузочным бункером, отличающееся тем, что, с целью полной автоматизации цикла обработки, загрузочный бункер закреплен на одном из дисков, причем другой диск оснащен разгрузочным лотком и жестко связан с вибратором.

2. Устройство по п. 1, отличающееся тем, что один из дисков имеет коническую заборную часть, переходящую в плоский кольцевой пояс, параллельный плоскости другого диска.

3. Устройство по п. 1, отличающееся тем, что диски связаны регулируемыми упорами, с помощью которых устанавливается требуемый рабочий зазор.
