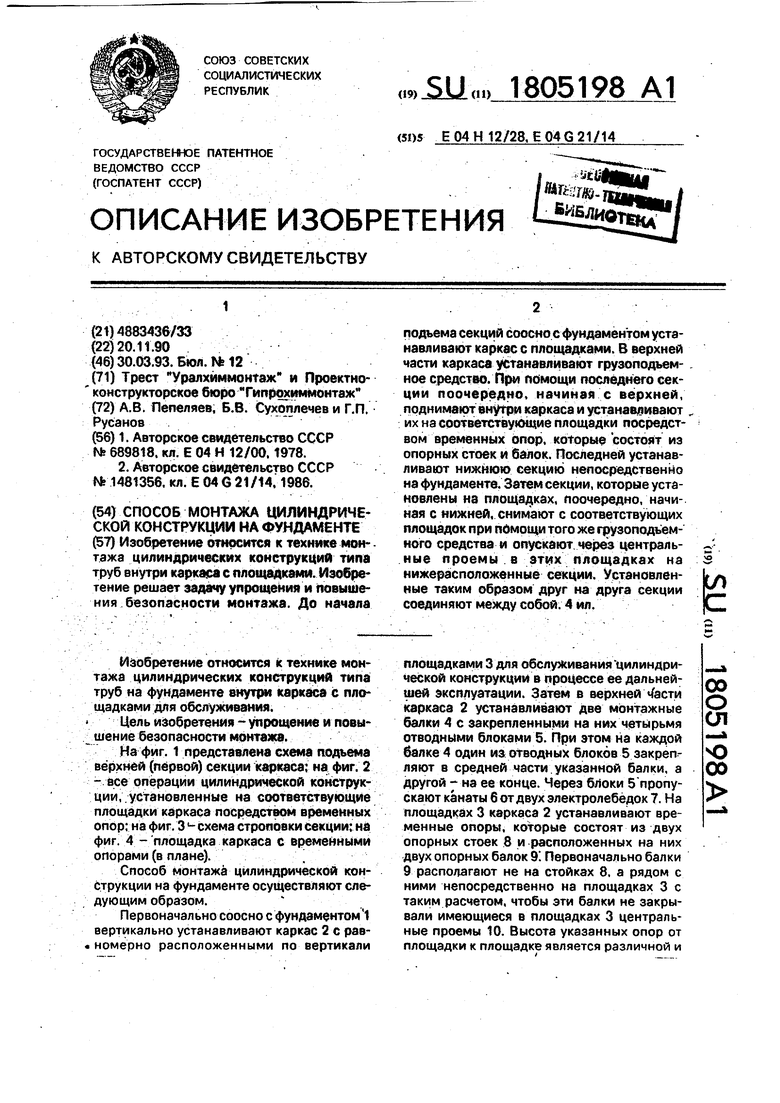

Способ монтажа цилиндрической конструкции на фундаменте Советский патент 1993 года по МПК E04H12/28 E04G21/14

Изобретение относится к технике монтажа цилиндрических конструкций типа труб на фундаменте внутри каркаса с площадками для обслуживания.

Цель изобретения - упрощение и повышение безопасности монтажа.

На фиг. 1 представлена схема подъема верхней (первой) секции каркаса; на фиг. 2 -все операции цилиндрической конструкции,, установленные на соответствующие площадки каркаса посредством временных опор; на фиг. 3 - схема строповки секции; на фиг. 4 - площадка каркаса с временными опорами (в плане).

Способ монтажа цилиндрической конструкции на фундаменте осуществляют следующим образом.

Первоначально соосно с фундаментом 1

вертикально устанавливают каркас 2 с рав« номерно расположенными по вертикали

площадками 3 для обслуживания цилиндрической конструкции в процессе ее дальнейшей эксплуатации. Затем в верхней части каркаса 2 устанавливают две монтажные балки 4 с закрепленными на них четырьмя отводными блоками 5. При этом на каждой балке 4 один из отводных блоков 5 закрепляют в средней части. указанной балки, а другой - на ее конце. Через блоки 5 пропускают канаты б от двух электролебёдок 7. На площадках 3 каркаса 2 устанавливают временные опоры, которые состоят из двух опорных стоек 8 и расположенных на них двух опорных балок 9 Первоначально балки 9 располагают не на стойках 8, а рядом с ними непосредственно на площадках 3 с таким расчетом, чтобы эти балки не закрывали имеющиеся в площадках 3 центральные проемы 10. Высота указанных опор от площадки к площадке является различной и

00

о ел

ю со

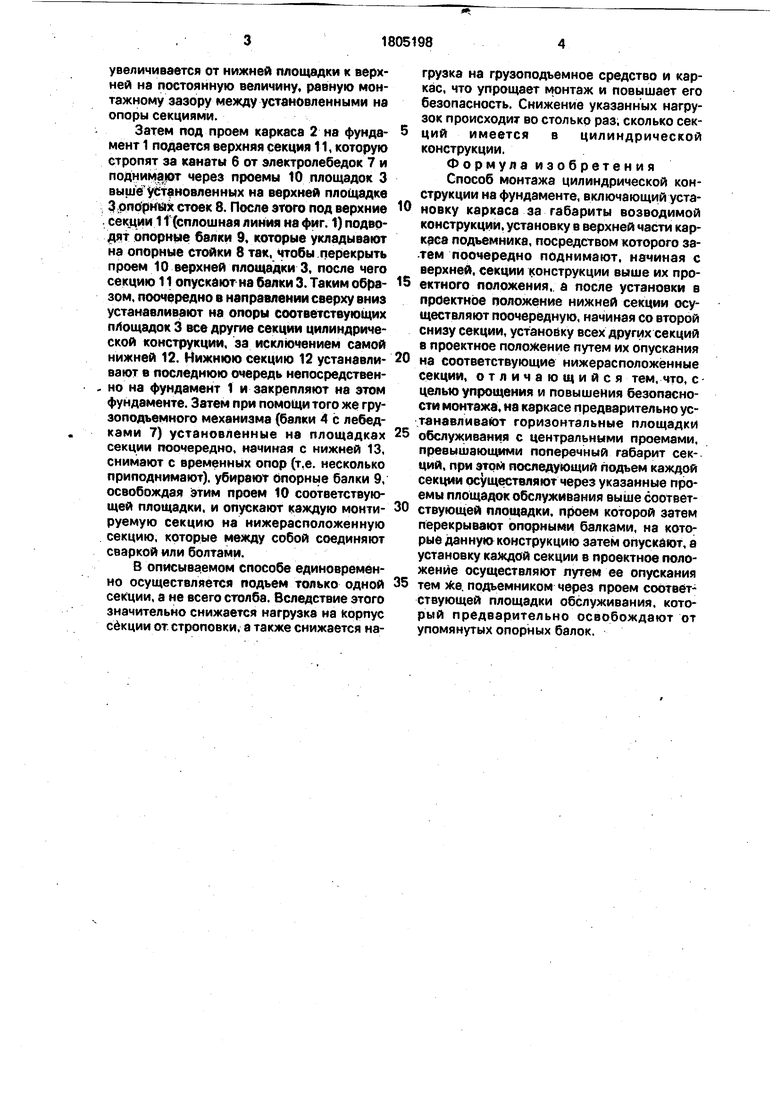

увеличивается от нижней площадки к верх- ней на постоянную величину, равную монтажному зазору между установленными на опоры секциями.

Затем под проем каркаса 2 на фундамент 1 подается верхняя секция 11, которую етропят за канаты 6 от электролебедок 7 и поднимают через проемы 10 площадок 3 выше установленных на верхней площадке 3 опорных стоек 8. После этого под верхние секции 11 (сплошная линия на фиг. 1) подводят опорные балки 9, которые укладывают на опорные стойки 8 так, чтобы перекрыть проем 10 верхней площадки 3, после чего секцию 11 опускают на балки 3. Таким образом, поочередно в направлении сверху вниз устанавливают на опоры соответствующих площадок 3 все другие секции цилиндрической конструкции, за исключением самой нижней 12. Нижнюю секцию 12 устанавливают в последнюю очередь непосредственно на фундамент 1 и закрепляют на этом фундаменте. Затем при помощи того же грузоподъемного механизма (балки 4 с лебедками 7) установленные на площадках секции поочередно, начиная с нижней 13, снимают с временных опор (т.е. несколько приподнимают), убирают Опорные балки 9, освобождая этим проем 10 соответствующей площадки, и опускают каждую монтируемую секцию на нижерасположенную секцию, которые между собой соединяют сваркой или болтами.

В описываемом способе единовременно осуществляется подъем только одной секции, а не всего столба. Вследствие этого значительно снижается нагрузка на корпус секции от. строповки, а также снижается нагрузка на грузоподъемное средство и каркас, что упрощает монтаж и повышает его безопасность. Снижение указанных нагрузок происходит во столько раз, сколько секций имеется в цилиндрической конструкции.

Формула изобретен и я Способ монтажа цилиндрической конструкции на фундаменте, включающий установку каркаса за габариты возводимой конструкции, установку в верхней части каркаса подъемника, посредством которого затем поочередно поднимают, начиная с верхней, секции конструкции выше их проектного положения, а после установки в проектное положение нижней секции осуществляют поочерёдную, начиная со второй снизу секции, устаноЁку всех других секций в проектное положение путем их опускания

на соответствующие нижерасположенные секции, отличающийся тем, что, с целью упрощения и повышения безопасности монтажа, на каркасе предварительно устанавливают горизонтальные площадки

обслуживания с центральными проемами, превышающими поперечный габарит секций, при этом последующий подъем каждой секции осуществляют через указанные проемы площадок обслуживания выше соответствующей площадки, проем которой затем перекрывают опорными балками, на которые даннукжонструкцию затем опускают, а установку каждой секции в проектное положение осуществляют путем ее опускания

тем же. подъемником через проем соответствующей площадки обслуживания, который предварительно освобождают от упомянутых опорных балок.

. Фиг. 4

Изобретение относится к технике мои-. тажа цилиндрических конструкций типа труб внутри каркаса с площадками. Изобретение решает задачу упрощения и повышения безопасности монтажа. До начала подъема секций соосно с фундаментом устанавливают каркас с площадками. В верхней части каркаса устанавливают грузоподъемное средство. При помощи последнего секции поочередно, начиная с верхней, поднимают внутри каркаса и устанавливают . их на соответствующие площадки посредством временных опор, которые состоят из опорных стоек и балок. Последней устанавливают нижнюю секцию непосредственно на фундаменте. Затем секции, которые установлены на площадках, поочередно, начиная с нижней, снимают с соответствующих площадок при помощи того же грузоподъемного средства и опускают через центральные проемы в этих площадках на нижерасположенные секции. Установленные таким образом друг на друга секции соединяют между собой. 4 ил. Ё
