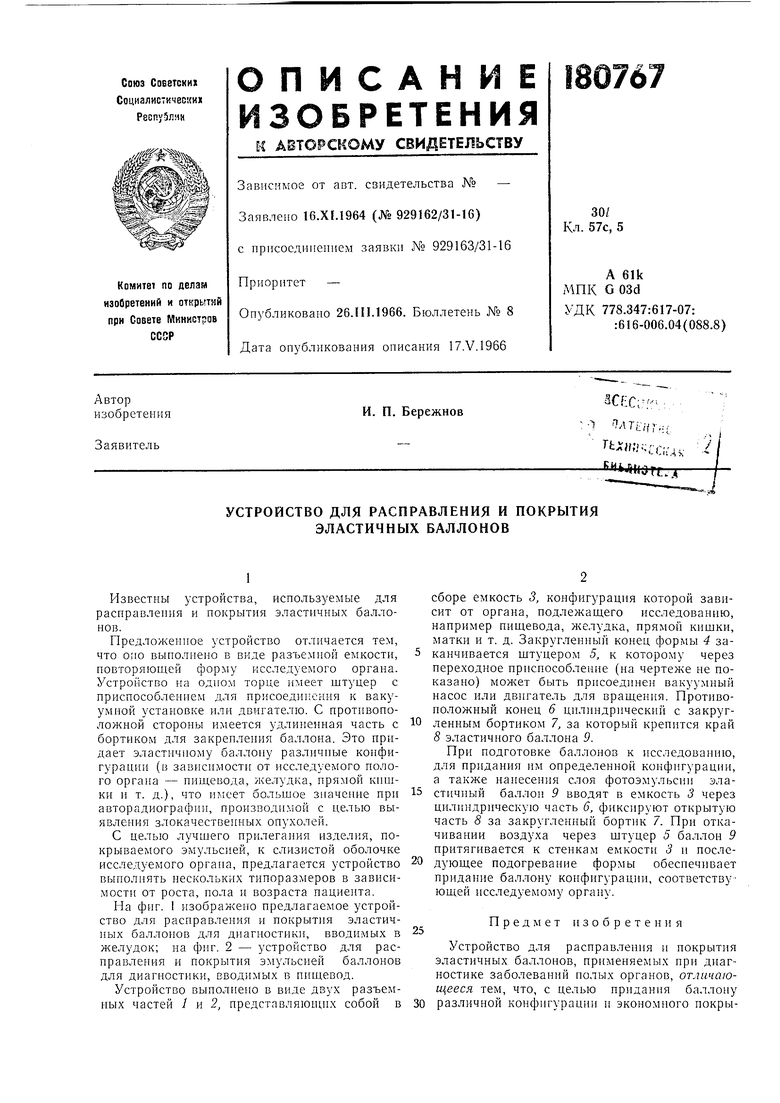

УСТРОЙСТВО ДЛЯ РАСПРАВЛЕНИЯ И ПОКРЫТИЯ ЭЛАСТИЧНЫХ БАЛЛОНОВ Советский патент 1966 года по МПК A61B6/02

Известны устройства, исиользуемые для расправлеиия и покрытия эластичных баллонов.

Предложенное устройство отличается тем, что опо выполнено в виде разъемной емкости, новторя ощей форму исследуемого органа. Устройство на одном торце имеет штуцер с приспособлением для ирисоедннення к вакуумной установке или двигателю. С протнвоположиой стороны ил1еется удлиненная часть с бортиком для закрепления баллона. Это придает эластичному баллону различные конфигурации (в завнсммости от исследуемого полого органа - пищевода, желудка, прямой кпп1ки и т. д.), что имеет большое значение при авторадиографни, производимой с целью выявлеиия злокачественных опухолей.

С целью лучшего прилегаиия изделия, покрываемого эмульсией, к слизистой оболочке исследуемого оргаиа, предлагается устройство выполиять нескольких типоразмеров в зависимости от роста, пола и возраста пациента.

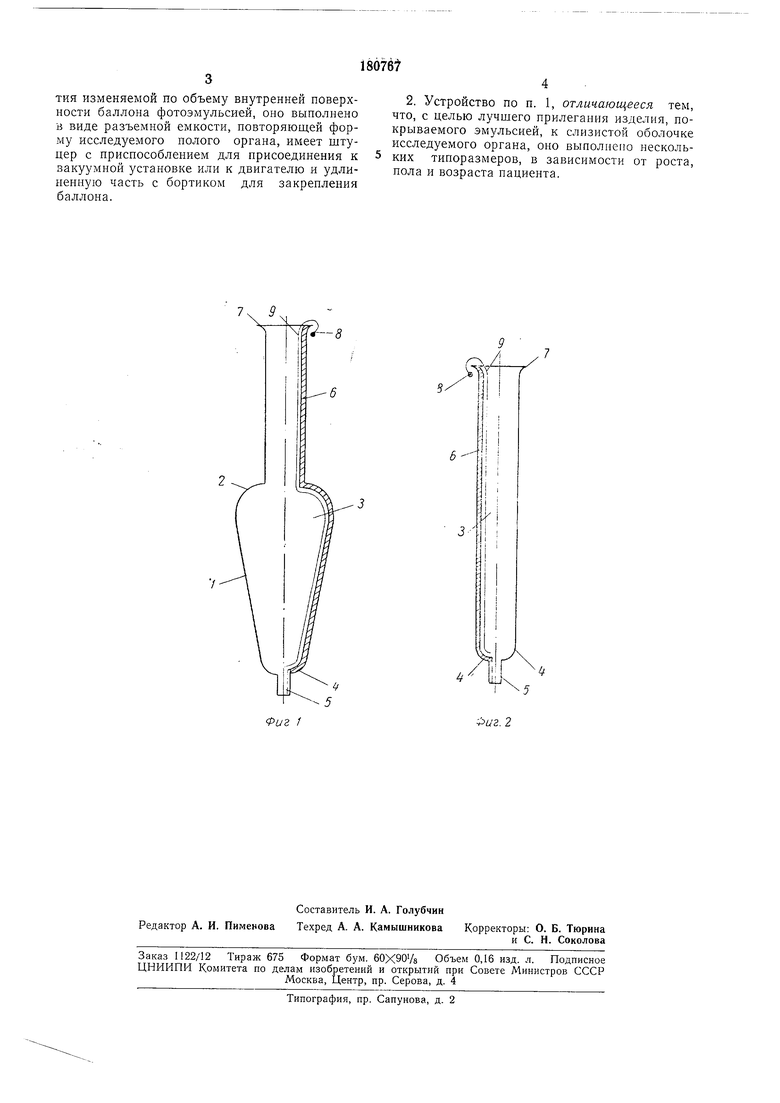

Па фиг. 1 изображено предлагаемое устройство для расправления и покрытия эластичных баллонов для диагностики, вводимых в желудок; на фнг. 2 - устройство для расправления и покрытия эмульсией баллонов для диагностики, вводимых в пищевод.

сборе емкость 3, конфигурация которой зависит от органа, подлежащего исследоваиию, например пищевода, желудка, прямой кишки, матки и т. д. Закругленный конец формы 4 заканчивается штуцером 5, к которому через переходное приспособление (на чертеже не показано) может быть присоединен вакуумный насос или двигатель для вращения. Противоположный конец 6 цилиидрический с закругленным бортиком 7, за который крепится край 8 эластичного баллона 9.

При подготовке баллоиов к исследоваиию, для придания им определенной конфигурации, а также наиесеиия слоя фотоэмульсий эластичный баллон 9 вводят в емкость 5 через цил1;ндрическую часть 6, фиксируют открытую часть 8 за закругленный бортик 7. При откачивании воздуха через штуцер 5 баллон 9 притягивается к стенкам емкости 3 и последующее подогревание формы обеспечивает придание баллону конфигурации, соответствующей исследуемому органу.

Предмет изобретения

тия изменяемой по объему внутренней поверхности баллона фотоэмульсией, оно выполнено в виде разъемной емкости, повторяющей форму исследуемого полого органа, имеет штуцер с приспособлением для присоединения к вакуумной установке или к двигателю и удлиненную часть с бортиком для закрепления баллона.

2. Устройство по п. 1, отличающееся тем, что, с целью лучшего прилегания изделия, покрываемого эмульсией, к слизистой оболочке исследуемого органа, оно выполнено нескольких типоразмеров, в зависимости от роста, пола и возраста пациента.
