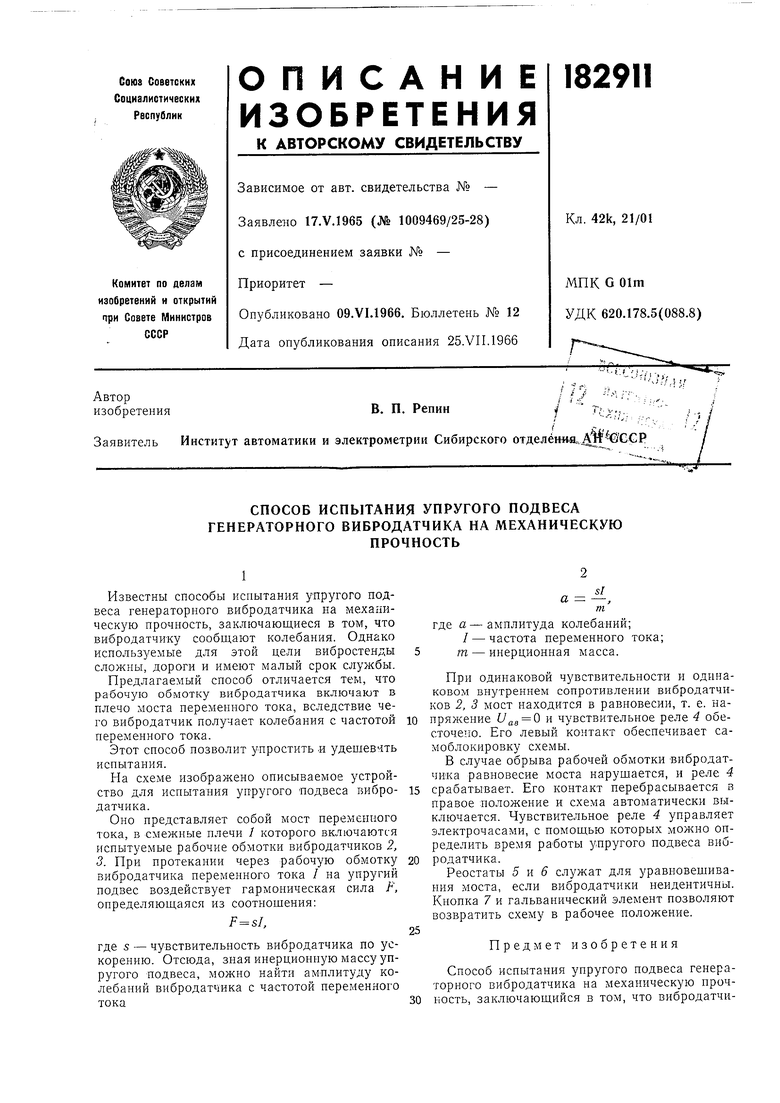

СПОСОБ ИСПЫТАНИЯ УПРУГОГО ПОДВЕСА ГЕНЕРАТОРНОГО ВИБРОДАТЧИКА НА МЕХАНИЧЕСКУЮПРОЧНОСТЬ Советский патент 1966 года по МПК G01M7/02

Известны способы испытания упругого подвеса генераторного вибродатчика на механическую прочность, заключающиеся в том, что вибродатчику сообщают колебания. Однако используемые для этой цели вибростенды сложны, дороги и имеют малый срок службы.

Предлагаемый способ отличается тем, что рабочую обмотку вибродатчика включают в плечо моста переменного тока, вследствие чего вибродатчик получает колебания с частотой переменного тока.

Этот способ позволит упростить и удешевить испытания.

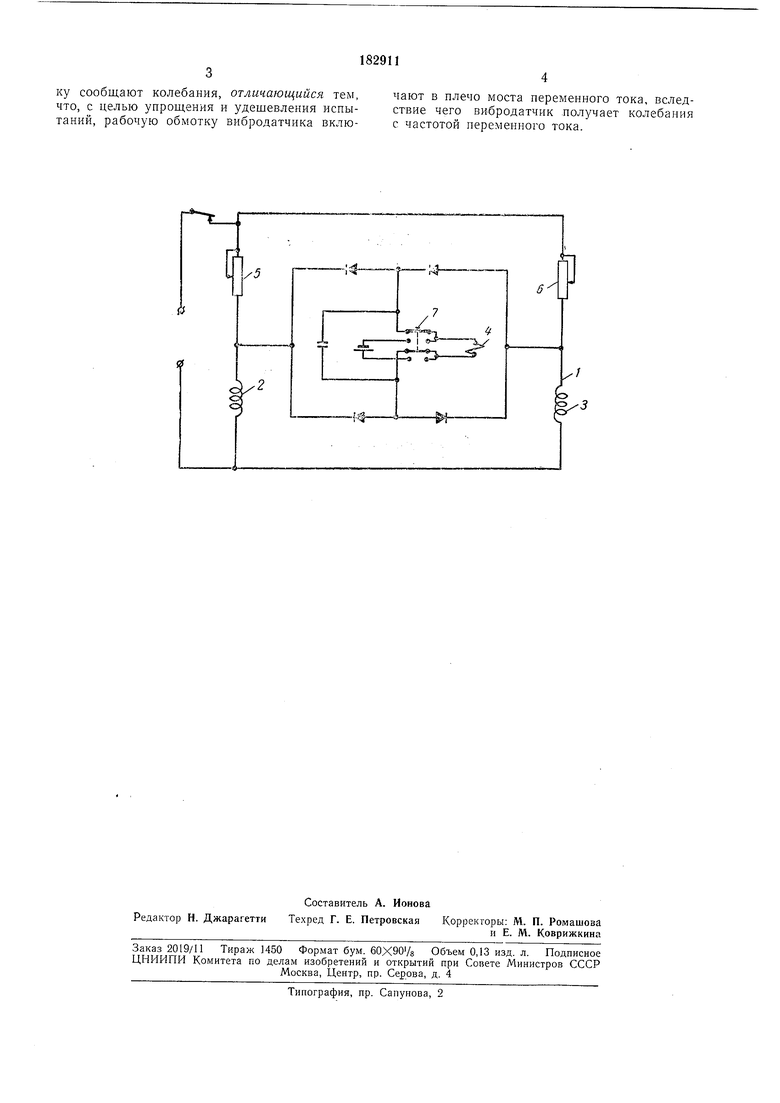

На схеме изображено описываемое устройство для испытания упругого подвеса вибродатчика.

Оно представляет собой мост переменного тока, в смежные плечи / которого включаются испытуемые рабочие обмотки вибродатчиков 2, 3. При протекании через рабочую обмотку вибродатчика переменного тока / на упругий подвес воздействует гармоническая сила F, определяющаяся из соотношения:

F sl,

а Л

т где а-амплитуда колебаний;

/ - частота переменного тока; т - инерционная масса.

При одинаковой чувствительности и одинаковом внутреннем сопротивлении вибродатчиков 2, 3 мост находится в равновесии, т. е. напряжение Uад ( и чувствительное реле 4 обесточено. Его левый контакт обеспечивает самоблокировку схемы.

В случае обрыва рабочей обмотки вибродатчика равновесие моста нарушается, и реле 4

срабатывает. Его контакт перебрасывается в правое положение и схема автоматически выключается. Чувствительное реле 4 управляет электрочасами, с помощью которых можно определить время работы упругого подвеса вибродатчика.

Реостаты 5 и 6 служат для уравновешивания моста, если вибродатчики неидентичны. Кнопка 7 и гальванический элемент позволяют возвратить схему в рабочее положение.

25

ку сообщают колебания, отличающийся тем, что, с целью упрощения и удешевления испытаний, рабочую обмотку вибродатчика включают в плечо моста переменного тока, вследствие чего вибродатчик .получает колебания с частотой неременного тока.
