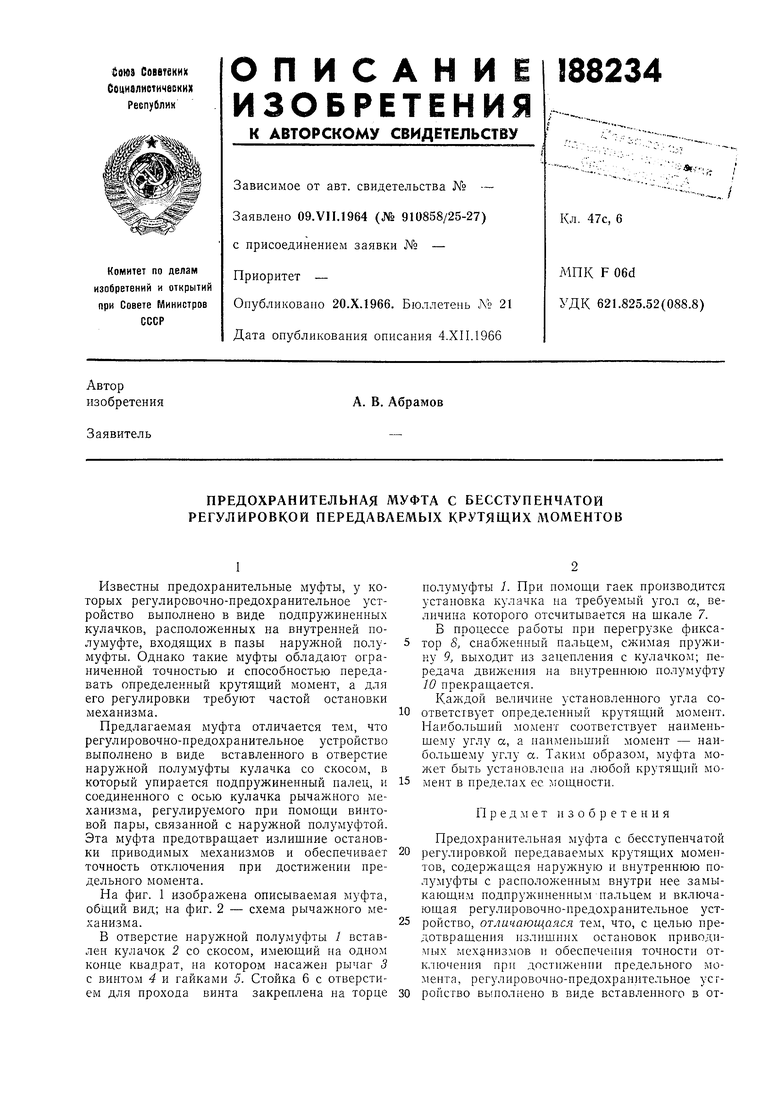

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА С БЕССТУПЕНЧАТОЙ РЕГУЛИРОВКОЙ ПЕРЕДАВАЕМЫХ КРУТЯЩИХ Л\ОМЕНТОВ Советский патент 1966 года по МПК F16D7/00

Р1звестны предохранительные муфты, у которых регулировочно-предохранительное устройство выполнено в виде подпружиненных кулачков, расположенных на внутренней полумуфте, входяш,их в пазы наружной полумуфты. Однако такие муфты обладают ограниченной точностью и способностью передавать определенный крутящий момент, а для его регулировки требуют частой остановки механизма.

Предлагаемая муфта отличается тем, что регулировочно-предохранительное устройство выполнено в виде вставленного в отверстие наружной полумуфты кулачка со скосом, в который упирается подпружиненный палец, и соединенного с осью кулачка рычажного механизма, регулируемого при помощи винтовой пары, связанной с наружной полумуфтой. Эта муфта предотвращает излишние остановки приводимых механизмов и обеспечивает точность отключения при достижении предельного момента.

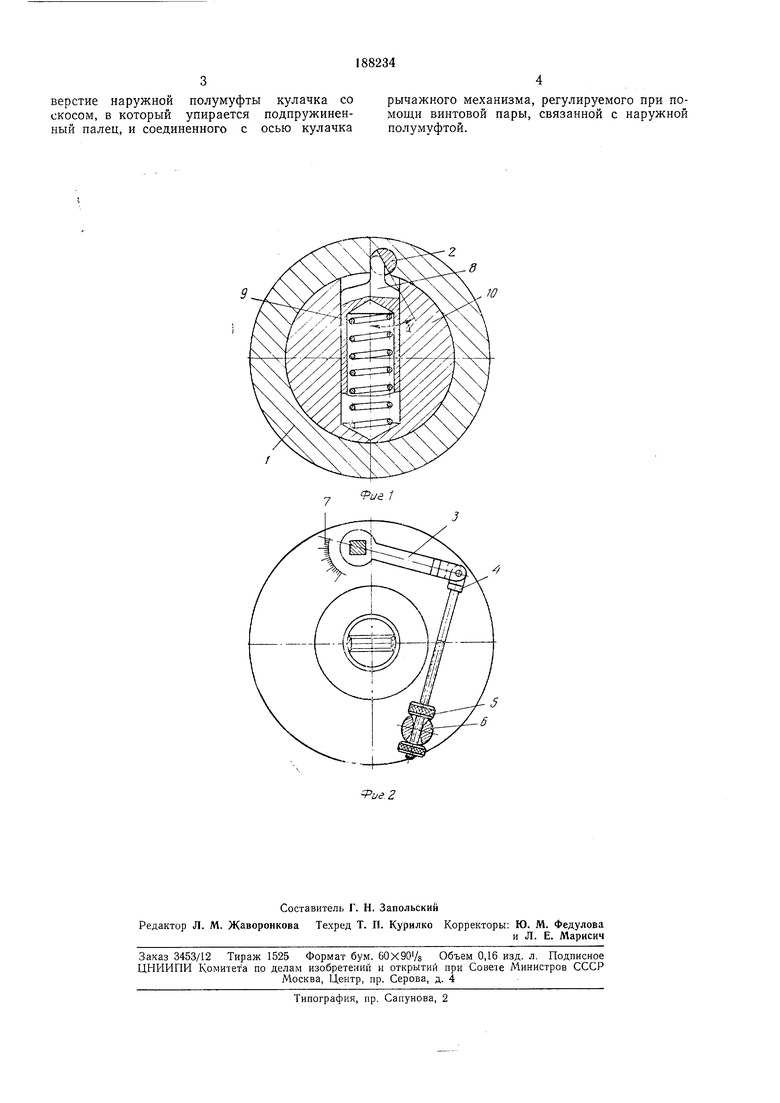

На фиг. 1 изображена описываемая муфта, общий вид; на фиг. 2 - схема рычажного механизма.

В отверстие наружной полумуфты / вставлен кулачок 2 со скосом, имеющий на одном конце квадрат, на котором насажен рычаг 3 с винтом 4 и гайками 5. Стойка 6 с отверстием для прохода винта закреплена на торце

полумуфты 1. При помощи гаек производится установка кулачка на требуемый угол а, величина которого отсчитывается на шкале 7.

В процессе работы при перегрузке фиксатор S, снабженный нальцем, сжимая пружину 9, выходит из зацепления с кулачком; передача движения на внутреннюю полумуфту 10 прекращается.

Каждой величине установленного угла соответствует определенный крутящий момент. Наибольший момент соответствует наименьшему углу а, а наименьший момент - наибольшему углу а. Таким образом, муфта может быть установлена на любой крутящий момент в пределах ее лющности.

Предмет изобретения

Предохранительная муфта с бесступенчатой регулировкой передаваемых крутящих моментов, содержащая наружную и внутреннюю полумуфты с располол енным внутри нее замыкающим подпружиненным пальцем и включающая регулировочно-предохранительное устройство, отличающаяся тем, что, с целью предотвращепия излишних остановок приводилгых механизмов и обеспечения точности отключения при достижении предельного момента, регулировочно-предохранительное устройство выполнено в виде вставленного в отверстие наружной полумуфты кулачка со скосом, в который упирается подпружиненный палец, и соединенного с осью кулачка

рычажного механизма, регулируемого при помощи винтовой пары, связанной с наружной полумуфтой.
