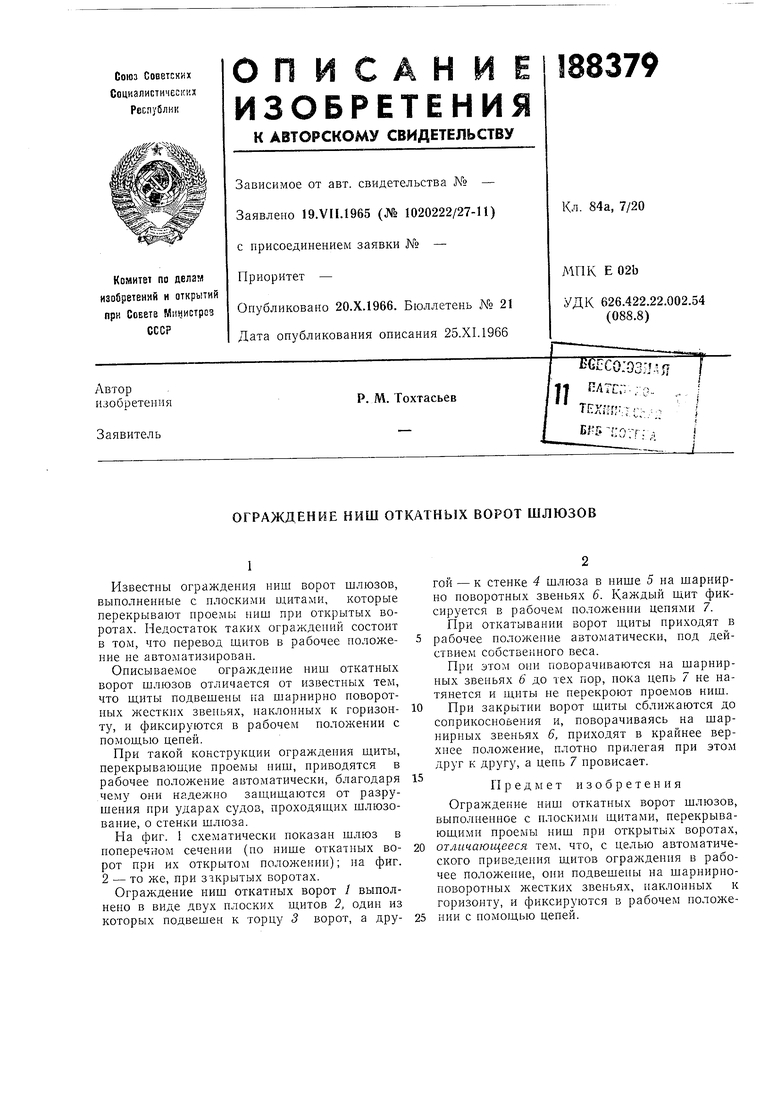

ОГРАЖДЕНИЕ НИШ ОТКАТНЫХ ВОРОТ ШЛЮЗОВ Советский патент 1966 года по МПК E02B7/20 E02C1/00

Известны ограждения ниш ворот шлюзов, выполненные с плоскими щитами, которые перекрывают проемы ниш при открытых воротах. Недостаток таких ограждепий состоит в том, что перевод щитов в рабочее положение не автоматизирован.

OnncbmaeiMoe ограждение пиш откатных ворот щлюзов отличается от известных тем, что щиты подвешены на шарнирно новоротных жестких звеньях, наклонных к горизонту, и фиксируются в рабочем положении с помощью цепей.

При такой конструкции ограждепия щиты, перекрывающие проемы пиш, приводятся в рабочее положение автоматически, благодаря чему они надежно защищаются от разрушения при ударах судов, проходящих шлюзование, о стенки шлюза.

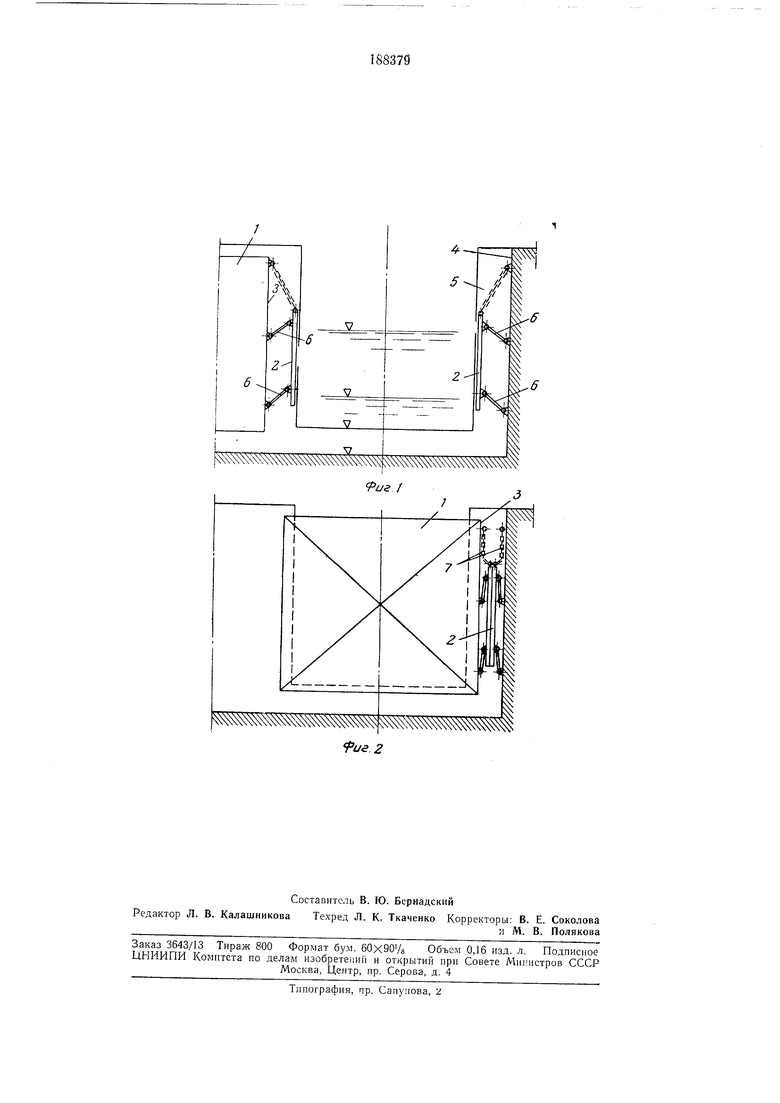

На фиг. 1 схематически показан щлюз в ноперечном сечении (по нище откатных ворот при их открытом положении); на фиг. 2 - то же, при закрытых воротах.

Ограждение ниш откатных ворот / выполнено в виде двух плоских щитов 2, один из которых подвещен к торцу 3 ворот, а другой - к стенке 4 шлюза в нише 5 на щарнирно новоротных звеньях 6. Каждый щит фиксируется в рабочем положении цепями 7.

При откатывании ворот щиты приходят в рабочее положение автоматически, под действием собственного веса.

При этом они поворачиваются на шарнирных звеньях 6 до тех пор, пока цепь 7 не патянется и щиты не перекроют проемов ниш. При закрытии ворот щиты сближаются до соприкосновения и, поворачиваясь на шарнирных звеньях 6, приходят в крайнее верхнее положение, плотно прилегая при этом друг к другу, а цепь 7 провисает.

.-,

Предмет изооретения

Ограждение ниш откатных ворот шлюзов, выполненное с плоскими щитами, перекрывающими проемы ниш при открытых воротах,

отличающееся тем, что, с целью автоматического приведеиия щитов ограждепия в рабочее положение, они подвещены на щарнирноповоротпых жестких звеньях, наклонных к горизонту, и фиксируются в рабочем положеНИИ с помощью цепей.

fue.2
