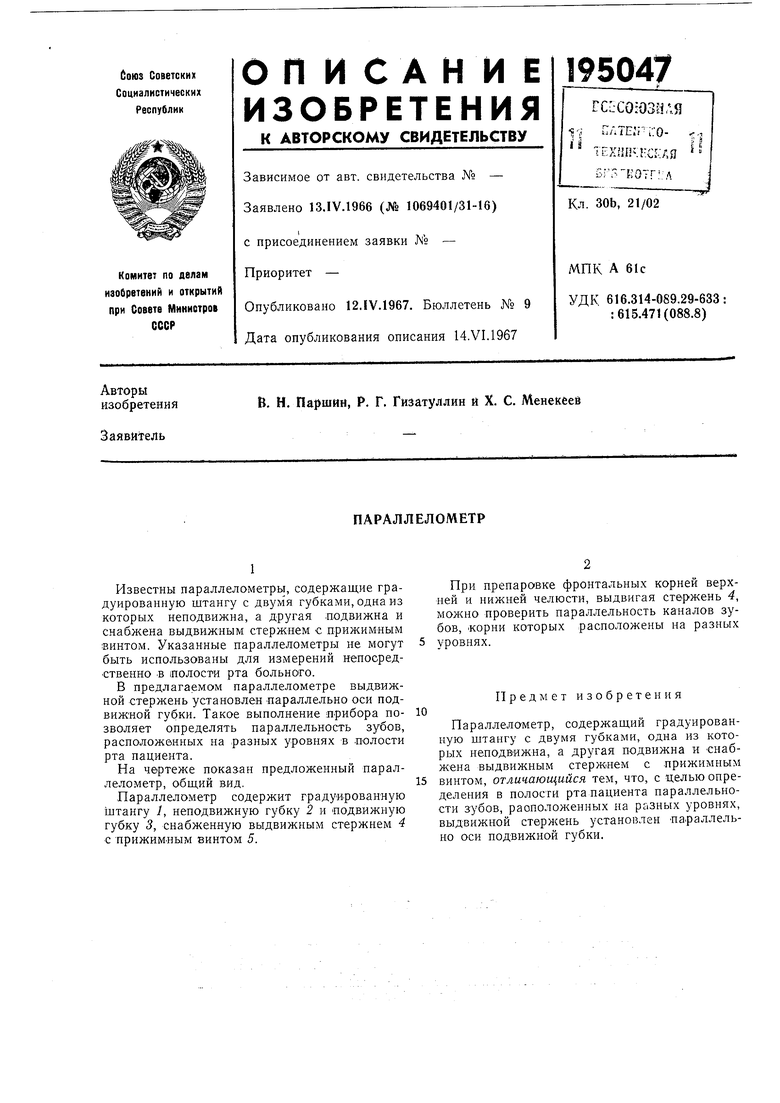

ПАРАЛЛЕЛОМЕТР Советский патент 1967 года по МПК A61C19/04

Известны параллелометрь, содержащие градуированную штангу с двумя губками,одна из которых неподвижна, а другая подвижна и снабжена выдвижным стержнем с прижимным винтом. Указанные параллелометры не могут быть использованы для измерений непосредственно в ПОЛОСТИ рта больного.

В предлагаемом параллелометре выдвижной стержень установлен параллельно оси подвижной губки. Такое выполнение прибора позволяет определять параллельность зубов, расположенных на разных уровнях в полости рта пациента.

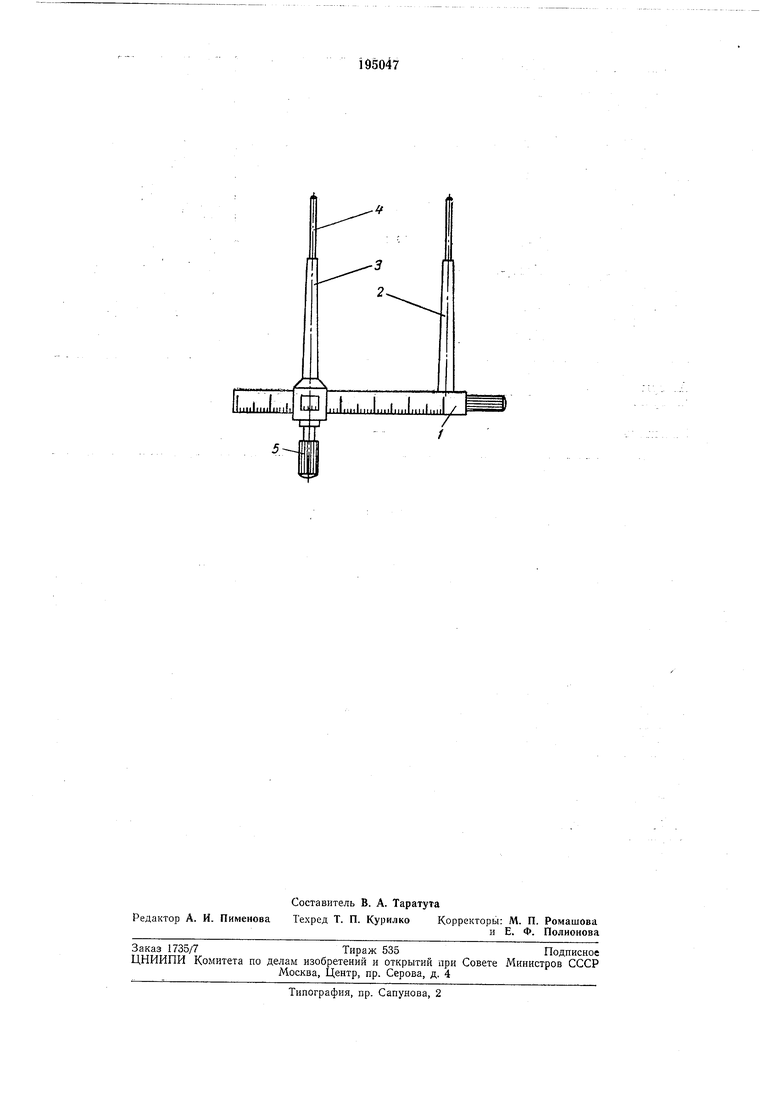

На чертеже показан предложенный параллелометр, общий вид.

Параллелометр содержит градуированную штангу /, неподвижную губку 2 и подвижную губку 3, снабженную выдвижным стержнем 4 с прижимпым винтом 5.

При препаровке фронтальных корней верхней и нижней челюсти, выдвигая стержень 4, можно проверить параллельность каналов зубов, Корни которых расположены на разных уровнях.

Предмет изобретения

Параллелометр, содержащий градуированную штангу с двумя губками, одна из которых неподвижна, а другая подвижна и снабжена выдвижным стержнем с прижимным винтом, отличающийся тем, что, с целью определения в ПОЛОСТИ рта пациента параллельности зубов, расположенных на разных уровнях, выдвижной стерясень установлен параллельно оси подвижной губки.

-5 2

IlililimiiJiJlililnilLllJ /
