СИСТЕМА ОЧИСТКИ ВОЗДУХА ДЛЯ ОХЛАЖДЕНИЯ И ПИТАНИЯ ДВИЕАТЕЛЕЙ ХЛОПКОУБОРОЧНЫХ МАШИН Советский патент 1967 года по МПК F01P5/00 A01D46/14

Известны системы очнстки воздуха для охлаждения и нитання двигателей хлопкоуборочных машин, включающие воздухозаборник вентилятора охлаждения и воздухоочиститель.

В иредложснной системе очистки в воздухоочиститель подается нредварительно очищенный воздух. Для этого воздухоочиститель патрубком соединен с воздухозаборником в зоне поворота его.

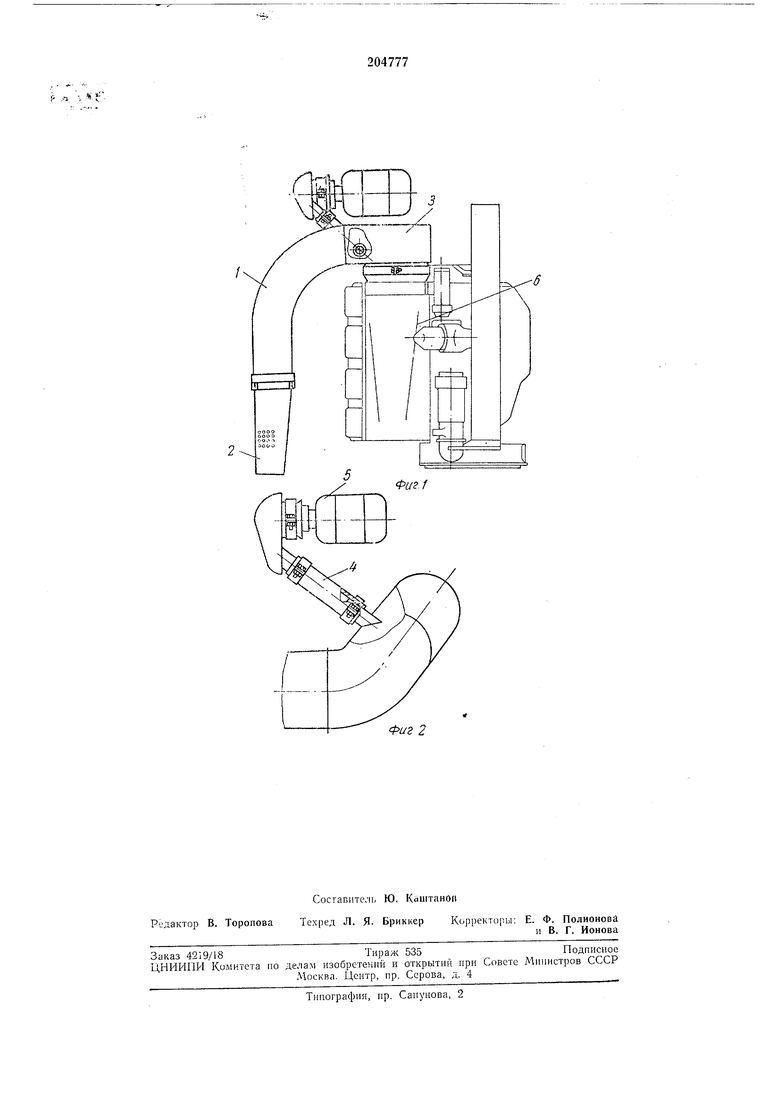

На фиг. 1 изображена система очистки, общий вид; па фит. 2 - узел подвода к воздухоочистителю предварительно очищенного воздуха.

Устройство состоит из Воздухозаборника / с фильтром 2 грубой очистки, выведенным в зону уменьшенной засоренности. В процессе работы двигателя воздух засасывается вентилятором 3 и разрежением, создаваемым работающими поршнями, проходит через фильтр 2

и ве11Т1Лятором подается на охлаждение цилиндров, а через иатрубок 4 в воздухоочиститель 5 и в цилиндры двигателя 6.

Благодаря устацовке патрубка - в зоие новорота воздухозаборника обеспечивается подача в воздухоочиститель предварительно очищенного воздуха.

10П р е д м е т и 3 о б р е т е н и я

Система очистки воздуха для охлаждения н нитання двигателей хлопкоуборочных маиппг, включающая воздухозаборник вентилятора охлаждения и воздухоочиститель, отличающаяся тем, что, с целью нодачи в воздухоочиститель предварительно очищенного воздуха, воздухоочиститель патрубком соединен с воздухозаборником в зоие новорота его.

j; . . ;-.

.A

г1

Фиг 2
