Система очистки воздуха для охлаждения и питания двигателя хлопкоуборочной машины Советский патент 1991 года по МПК A01D46/14

0/

W7 /// W0Г

Фиг.г

Изобретение относится к системам хлопкоуборочных машин, предназначенным для очистки воздуха, направляемого на охлаждение и питание их двигателей, и может использовано во всех серийных хлопкоуборочных машинах,

Целью изобретения является повышение качества очистки воздуха.

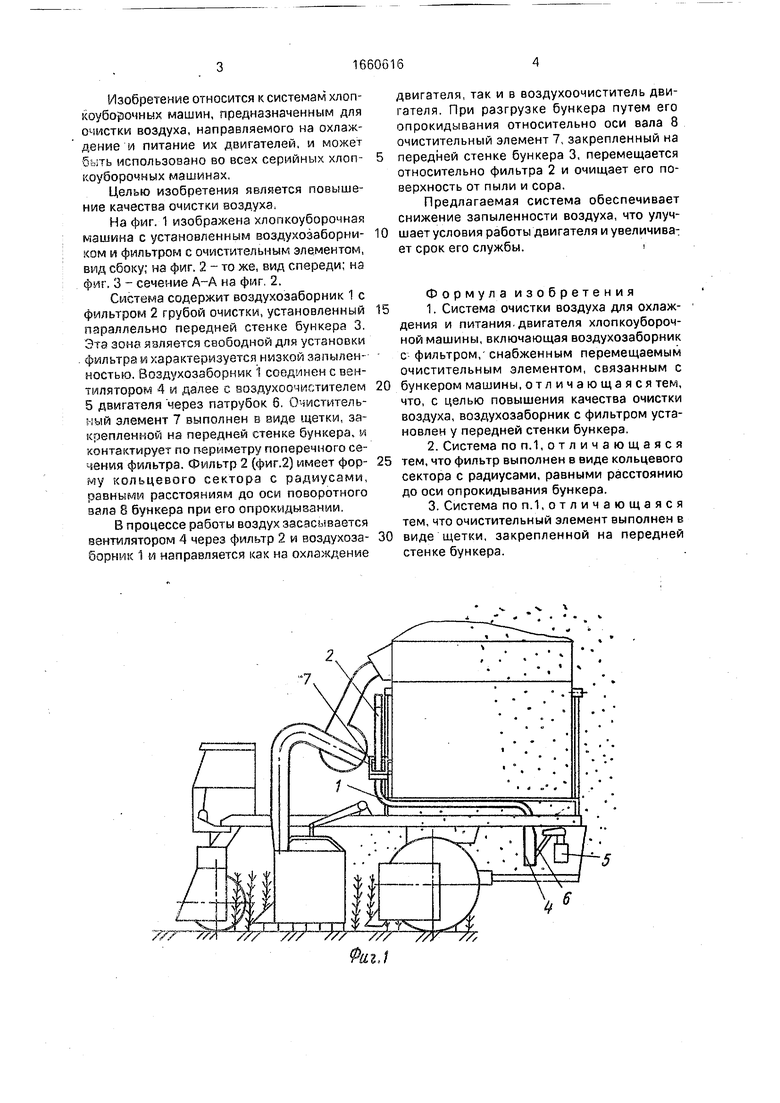

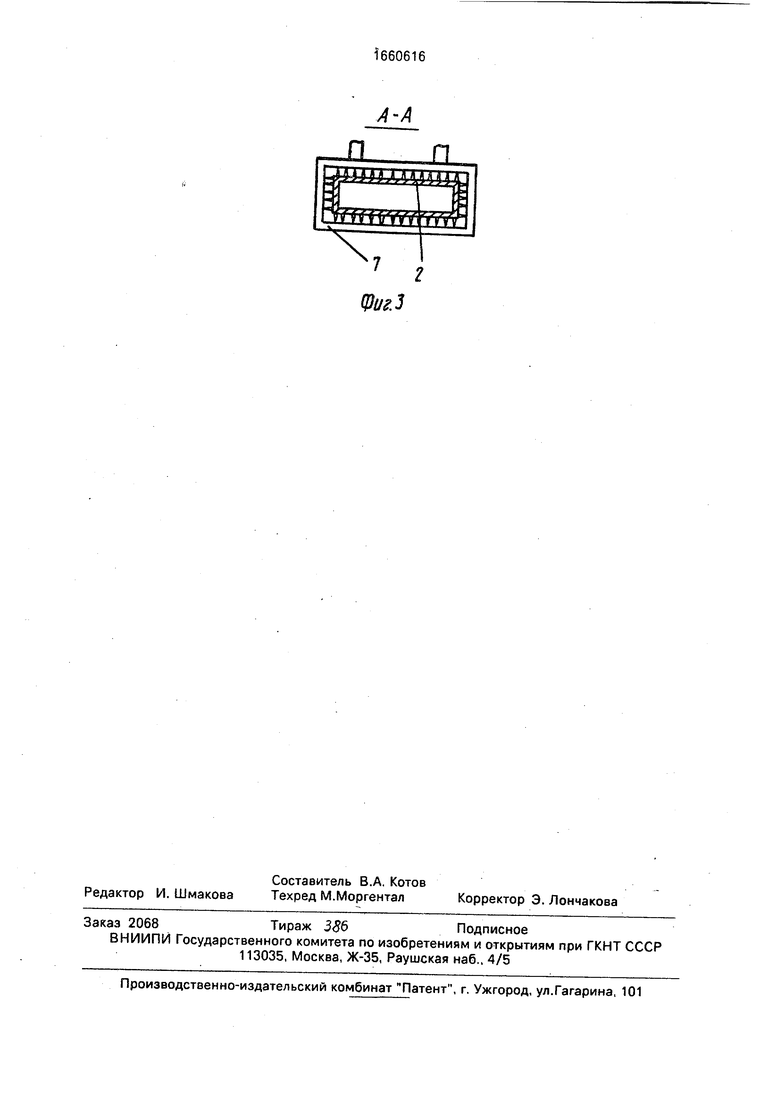

На фиг. 1 изображена хлопкоуборочная машина с установленным воздухозаборником и фильтром с очистительным элементом, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 - сечение А-А на фиг, 2.

Система содержит воздухозаборник 1 с фильтром 2 грубой очистки, установленный параллельно передней стенке бункера 3. Эта зона является свободной для установки фильтра и характеризуется низкой запыленностью. Воздухозаборник 1 соединен с вентилятором 4 и далее с воздухоочистителем 5 двигателя через патрубок 6. Очиститель- май элемент 7 выполнен в виде щетки, закрепленном на передней стенке бункера, т контактирует по периметру поперечного сечения фильтра. Фильтр 2 (фиг.2) имеет форму кольцевого сектора с радиусами, равными расстояниям до оси поворотного вала 8 бункера при его опрокидывании.

В процессе работы воздух засасывается вентилятором 4 через фильтр 2 и воздухозаборник 1 и направляется как на охлаждение

0

двигателя, так и в воздухоочиститель двигателя. При разгрузке бункера путем его опрокидывания относительно оси вала 8 очистительный элемент 7, закрепленный на передней стенке бункера 3, перемещается относительно фильтра 2 и очищает его поверхность от пыли и сора.

Предлагаемая система обеспечивает снижение запыленности воздуха, что улучшает условия работы двигателя и увеличивает срок его службы.

Формула изобретения 1. Система очистки воздуха для охлаждения и питания.двигателя хлопкоуборочной машины, включающая воздухозаборник с фильтром, снабженным перемещаемым очистительным элементом, связанным с бункером машины, отличающаяся тем, что, с целью повышения качества очистки воздуха, воздухозаборник с фильтром установлен у передней стенки бункера.

2.Система по п. 1,отличающаяся тем, что фильтр выполнен в виде кольцевого

сектора с радиусами, равными расстоянию до оси опрокидывания бункера.

3.Система по п.1,отличающаяся тем, что очистительный элемент выполнен в

виде щетки, закрепленной на передней стенке бункера.

Изобретение относится к системам очистки воздуха для охлаждения и питания двигателей хлопкоуборочных машин и может быть использовано во всех серийных хлопкоуборочных машинах. Цель изобретения - повышение качества очистки воздуха. Для этого фильтр 2 грубой очистки системы, включающей также воздухозаборник 1 с вентилятором, установлен параллельно передней стенке бункера 3, а очистительный элемент 7, взаимодействующий с фильтрующей поверхностью фильтра, укреплен на передней стенке бункера. Фильтр имеет форму кольцевого сектора с радиусами, равными расстоянию до оси поворотного вала бункера. При разгрузке бункера путем его опрокидывания очистительный элемент (щетка) 7 перемещается относительно фильтра 2 и очищает его поверхность от пыли и сора. 2 з.п. ф-лы, 3 ил.
