СЧЕТНАЯ ДЕКАДА Советский патент 1968 года по МПК H03K23/58

В цифровых приборах и устройствах вычислительной техники широко распространены счетные декады, работающие в двоично-десятичных кодах и выполненные на триггерах и вентилях. Обычно двоично-десятичные декады работают только в одном определенном коде, который определяется числом и конфигурацией обратных связей.

Для получения иного кода требуется заменить декады.

Предложенная декада отличается от известных тем, что выход триггера третьего разряда подключен ко входу одного из вентилей, выход которого соединен со счетным входом триггера второго разряда, выход триггера четвертого разряда связан со входами двух других вентилей, выходы последних подключены соответственно к счетным входам триггеров второго и третьего разрядов; вторые входы всех вентилей подключены к управляющим шинам.

Такая декада позволяет работать с различными кодами путем переключения обратных связей.

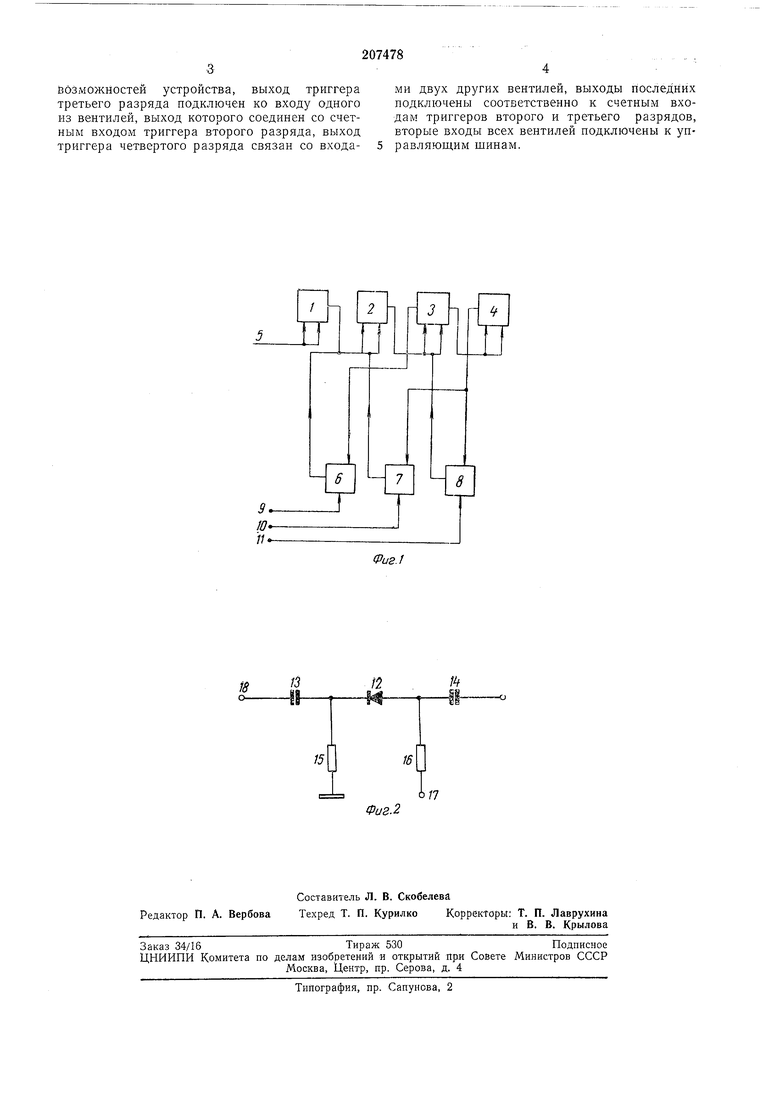

На фиг. 1 показана двоично-десятичная декада с переключением кодов; на фиг. 2 - импульсно-потенциальный диодный клапан.

ному входу. Счетные импульсы поступают на вход 5. Обратные связи выполнены с помощью импульсных потенциальных диодных клапанов 6, 7, 8, которые включаются или отключаются подачей соответствующего потенциала на входы Я 0, П. Папример, для работы в коде 8421 на входы Я Ю, П подается потенциал, закрывающий клапаны 6, 7 и 8, которые разрывают цепи обратных связей; для

работы в коде 2421 на вход 9 подается потенциал, закрывающий клапан 6, а на входы 10 и 11 потенциал, открывающий клапаны 7 и 5. В этом случае декада работает только с двумя обратными связями. Импульсно-потендиальный диодный клапан состоит из диода 12, конденсаторов 13, 14 и резисторов 15, 16. Управляются клапаны изменением потенциала на входе 17. При этом верхний уровень управляющего потенциала открывает диод 12,

и по цепи конденсатор 14 - диод 12 - конденсатор 13 на выход 18 проходит положительный импульс.

Управляющий вход 17 клапанов 6, 7 и 8 выведен соответственно в точки 9, 10 и //.

Предмет изобретения

Возможностей устройства, выход триггера третьего разряда подключен ко входу одного из вентилей, выход которого соединен со счетным входом триггера второго разряда, выход триггера четвертого разряда связан со входа- 5

Л1И двух других вентилей, выходы последних подключены соответственно к счетным входам триггеров второго и третьего разрядов, вторые входы всех вентилей подключены к управляющим шинам.
