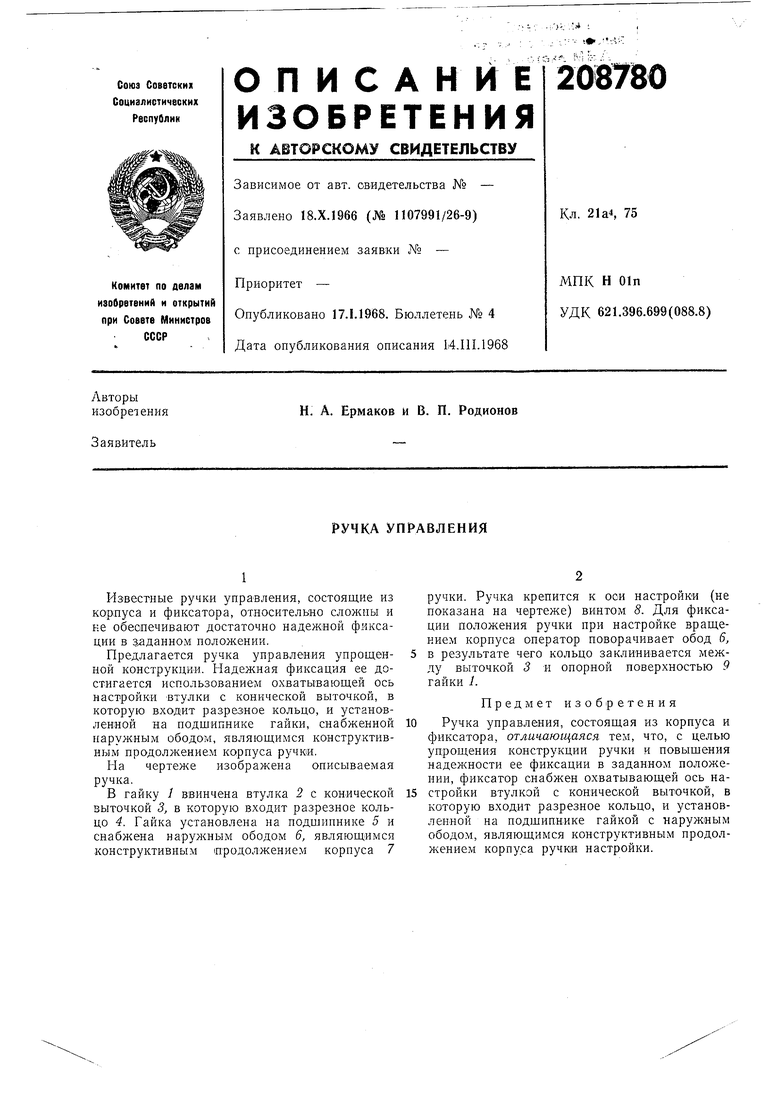

РУЧКА УПРАВЛЕНИЯ Советский патент 1968 года по МПК H05K5/02

Известные ручки управления, состоящие из корпуса и фиксатора, относительно сложпы и ке обеспечивают достаточно надежной фиксации в заданном положении.

Предлагается ручка управления упрощенной конструкции. Надежная фиксация ее достигается использованием охватывающей ось настройки втулки с конической выточкой, в которую входит разрезное кольцо, и установленной на нодшипнике гайки, снабженной наружным ободом, являющимся конструктивным продолжением корпуса ручки.

На чертеже изображена описываемая ручка.

В гайку 1 ввинчена втулка 2 с конической выточкой 3, в которую входит разрезное кольцо 4. Гайка установлена на подшипнике 5 и снабжена наружным ободом 6, являющимся конструктивным продолжением корпуса 7

ручки. Ручка крепится к оси настройки (не показана на чертеже) винтом 8. Для фиксации цоложения ручки при настройке вращением корпуса оператор поворачивает обод 6, в результате чего кольцо заклинивается между выточкой 3 и опорной поверхностью 9 гайки 1.

Предмет изобретения

Ручка управления, состоящая из корпуса и фиксатора, отличающаяся тем, что, с целью упрощения конструкции ручки и повышения наделшости ее фиксации в заданном положении, фиксатор снабжен охватывающей ось настройки втулкой с конической выточкой, в которую входит разрезное кольцо, и установленной на подшипнике гайкой с наружным ободом, являющимся конструктивным продолжением корпуса ручки настройки.
