Держатель универсальный Российский патент 2025 года по МПК A45F5/10

Изобретение относится к ручным подвижным опорам, лыжным палкам и прочим подобным опорам и толкателям, а также к одежде, дорожным приспособлениям, инструментам, оружию, гаджетам. Известны, Костыль US 8474470B2 и RU 2799671 Опора для человека, которые имеют свои достоинства, однако или неудобны и опасны или не приспособлены для использования в качестве лыжной палки, для скрытого использования, а новое изобретение преодолевает указанные недостатки.

Потребность в устройствах помогающих человеку передвигаться обусловлена несовершенством человеческого тела болезнями и ранениями. Основная трудность опор и толкателей - плохое сцепление с землёй в наклонном положении. Проблема решается за счёт лучшего учёта анатомии человеческого тела. Эффект - удовлетворение специфических потребностей человека.

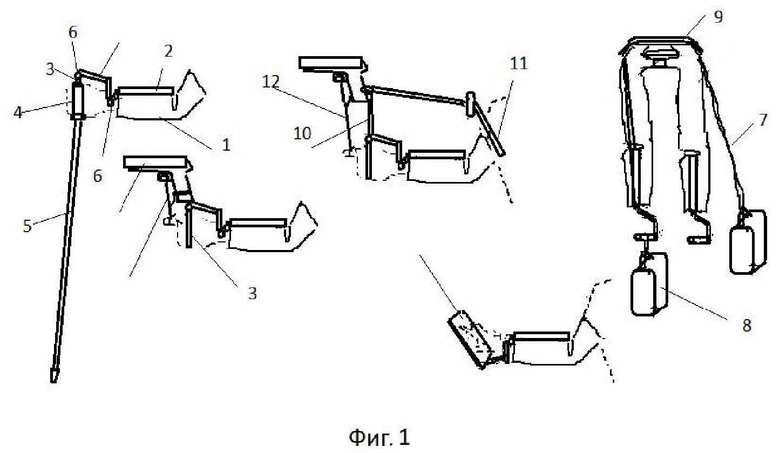

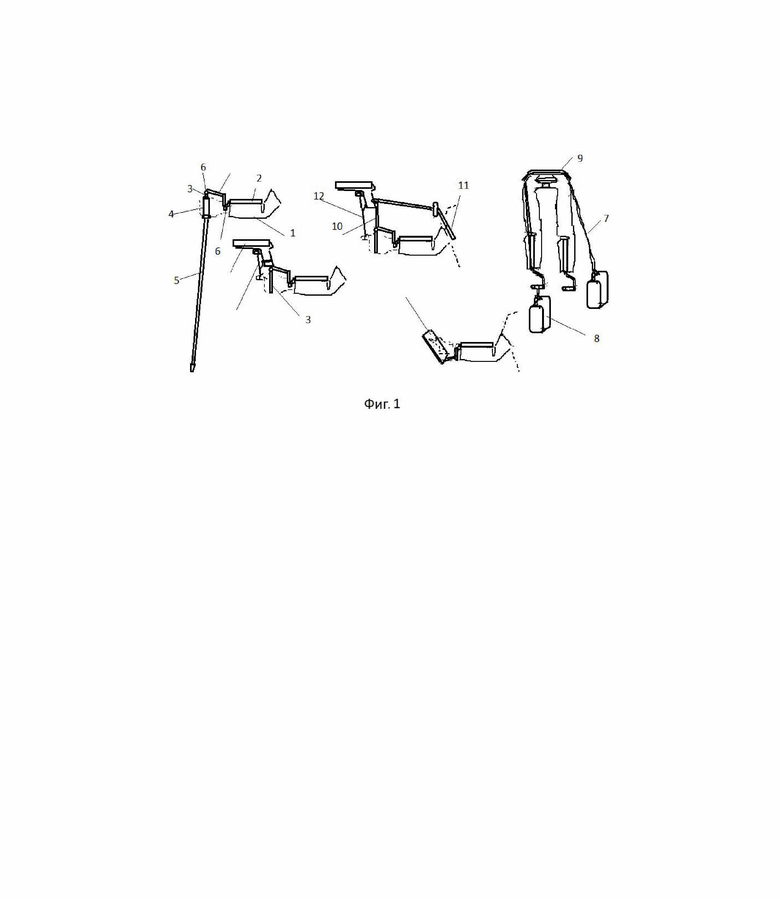

Представляемая часть изобретения - держатель для палки Фиг. 1, представляет из себя 1 - отдельное крепление к руке или часть одежды с формой способной плотно прилегать к предплечью и неподвижно относительно предплечья удерживать свою 2 - жесткую часть, что, своим передним концом, будучи на пользователе, расположена вблизи ладони или продвинута вперёд дальше ладони, или находится посреди длины жесткой части, и эта часть снабжена креплением к палке, в виде 3 - вставной в 4 - вертикальную ручку 5 - посоха или палки для скандинавской ходьбы ручки, на 6 - шарнире с фиксатором (хотя ни он, ни вставная ручка - не обязательные элементы конструкции, обязательный элемент же - или штырь, или отверстие под соответствующие на посохе штырь или отверстие, или желоб, или хотя бы пара продолговатых тел, с пространством между ними, в качестве места помещения второй стыковочной части), вставная ручка сверху входит в вертикальную ручку. В иных вариантах возможен стык держателя и посоха и надетым на вертикальную ручку кольцом, патрубком или колпачком; и хороший вариант с одновременно вставленным штырём в трубку вертикальной ручки или стержня посоха и надетым кольцом или колпачком. Также и возможен вариант стыка снизу на загнутом вниз конце ручки или с кронштейном на посохе, а также возможен вариант стыка с двумя вариантами захода в стык сверху и сбоку.

На фиксаторе шарнира может иметься прижим под нажим на него вертикальной ручкой в желобе, то есть в ручке, надеваемой на вертикальную ручку сбоку, в таком желобе может быть пружинка, хотя, желобом может быть и вертикальная ручка посоха. Передняя часть жесткой части крепления к руке с основной своей частью может соединяться шарниром, шарнир на ней может иметься и у запястья. Шарнир у запястья должен быть с прижимным подпружиненным фиксатором. Жесткая часть крепления к руке может быть телескопической парой, в подобном цилиндру теле которого может иметься отклонение формы отверстия от цилиндрической, позволяющей не только ход штока вдоль соединения этой пары, а и небольшие повороты его передним концом вбок. Кроме того, на штоке и на внутренней поверхности такого цилиндра могут иметься зацепы или поверхность с большим сопротивлением от силы трения.

Основной вариант изобретения в определении - это универсальный держатель для опоры для человеческого тела, или иных предметов, типа: инструментов, оружия, гаджетов, рулевого колеса, багажа, содержащий крепление к руке, отличающийся жесткой частью крепления к руке, оснащённой средством соединения с телом удерживаемого предмета в виде стыковочной части, что вместе со стыковочной частью удерживаемого предмета образует стык с закрытым хотя бы с двух сторон пространством внутри одной из стыкуемых частей, со свободным выходом из него вверх или вниз, или, кроме того, перпендикулярно или около перпендикулярно, линии схождения соединяемого предмета и жесткой части крепления к руке.

Стыковочная часть на креплении к руке может размещаться впереди ладони за счёт удлинительной перемычки, а позади ладони на протяжении места для предплечья, может быть внизу скобы под предплечевой частью крепления к руке, например, за счёт пружинного штыря.

Мягкая часть крепления может быть и частью одежды или лямки или налокотником, в том числе связанным со вторым налокотником наплечной перемычкой. На наплечной перемычке может иметься 7 - линь с креплением для 8 - багажа и/или к жесткой части крепления к руке, на двух концах, а середина у которого пропущена на креплении над верхом плеч, через 9 - сквозной плёночный скользкий канал. Жесткая часть крепление к руке может быть, например, в виде штока вставляемого в узкий карман на креплении к руке, или в трубку, вдоль которых имеет возможность передвигаться. Применяемый с креплением посох может быть и обыкновенным, но, для получения полного набора преимуществ, желателен более прочный. На жесткой части крепления к руке может быть крепление с гибкой или жесткой тягой или тяги могут быть закреплены непосредственно. Мягкая часть крепления к руке может быть или неразьёмным эластичным кольцом, или полотном, застёгивающимся в кольцо, или просто кольцом типа рукава, и может быть в жестком составном кожухе с застёжками. На мягкой части могут иметься карманы под жесткую часть не только спереди предплечья, а и сбоку или снизу. Удерживаемая держателем компьютерная мышка может иметь не две, а четыре клавиши, две из которых по бокам под большой палец и под мизинец, но можно добавить и ещё две спереди и одну сзади, и тогда будет семь клавиш, или можно добавить ещё две или одну прокрутку. Мышка может быть и в кольце, позволяющем в неё вращаться. Кроме стыковочных устройств рядом с ними могут иметься дополнительные шарниры с фиксаторами, в том числе и шаровые. Стыковочная часть также может быть в виде разжимной разрезной с продолжением на ручке держателя подпружиненной оболочки шарового шарнира, для шарового стыковочного узла на соединяемом предмете. На жесткой части крепления к руке может иметься г-образный стерженёк, основной своей длиной параллельный предплечью, он может быть стыковочной частью не только для посоха, а и для рулевого колеса (руля) с отверстиями или с кольцами, на этой основе вариант и для посоха и для руля может под таким своим стерженьком иметь жесткую пластину, под плоский конец посоха имеющего круглое отверстие под стерженёк. Одновременно могут быть и две стыковочные части и больше двух, и с одной может стыковаться дополнительный держатель как минимум с двумя стыковочными частями, в том числе и на поворотном барабане. Палки могут быть и лыжные, и для коньков и лыже-роллеров, а для них жесткая часть крепления к руке может быть и телескопической с фиксатором длины, выставляемой вперёд кисти и ручки держателя.

Оружейный держатель может быть тем же самым, что и для посоха, но может быть и с 10 - удлиняющей перемычкой, на шарнире с фиксатором, с наклонном перемычки на оружии может применяться 11 - боковое удлинение приклада. Стыковочный часть на оружии может быть такая, как, например, для приклада на пистолете Стечкина, так что пистолетная ручка оружия будет или под кистью руки или сразу над ней или на удлинителе. 12 - Удлинитель спускового крючка может быть проволочным с пружинкой соединяемой петлёй с ручкой оружия, и с кольцом под палец на одном конце, и с эксцентриком, вставляемым в дужку спускового крючка. К универсальному держателю может соединяться держатель для книг и тетрадей в виде пары пружинных зажима на шарнире или шарнирах с фиксатором и с привязанной закладкой или карандашом. Подобные книжному дополнительные держатели могут иметь для стыковки разрезное пружинное кольцо, надеваемое, например, на ручку универсального держателя или вставляемого в неё.

Осуществляется пользование изобретением с закреплением предмета в держателе или фиксатором или плотностью соединения или удержанием рукой не дающим предмету выйти из стыка, так в отношении палки для скандинавской ходьбы или посоха, стыкуемой с ручкой держателя: крепление к руке на руке и закрепляется, вложением ручки держателя сверху в ручку посоха, пользователь ручку посоха зажимает кистью руки и в таком виде ходит. А если поднимет руку не держащую посох, произойдёт расстыковка. Техник ходьбы как и с цельными г-образными посохами - палками много, из них основные : первый - шаг и процесс опоры начинается при наклоне предплечья локтём вниз, посох не переставляется пока локоть не оказывается вверху, этот способ с наибольшей экономией сил, в наибольшей степени способен поддерживать вес пользователя на посохе, а особенно сразу на двух, а не на позвоночнике и ногах, но в максимально опорном режиме требует особо прочного посоха. В этом случае пользователь ходит как бы по качелям, способ-походку можно назвать "качеляка" у неё есть и средний режим не полной опоры, для обычной ходьбы, и есть режим ускоренной ходом верх-вних качели, это для бега; второй способ - походка заключается в том, что посох выставляется вперёд с наклоном предплечья локтём вниз и пользователь подтягивается к посоху, одновременно давя на него вниз, при этом, давление вниз на поперечно расположенный держатель и предохраняет посох от скольжения по земле и не даёт ему опрокинуться от усилия подтягивания его к пользователю, - стоит как вкопанный, (походку можно назвать - "столбилка") - с таким способом, в режиме длинного с поворотом торса выставления посохов вперёд, обычное усилие интенсивной ходьбы заставляет пользователя бежать, добавочная эффективность для передвижения от рук, по ощущению при испытании, не уступает основной от ног. Чтобы перейти на ходьбы надо укоротить длину выставления посохов вперёд. Пользование же держателем для руля осуществляется с предварительным вставлением стерженьков в отверстия в руле, с расположением кистей рук впереди руля. Вынуть из стыка руки можно легко, и можно не вынимая пользоваться, например оружием. Лыжной же палкой лучше пользоваться с выставленным стыком с ней вперёд ладони, что одновременно добавит скорости и силы сцепления с землёй. Оружие закрепляется на конце держателя или с возможностью захвата его ручки ладонью или над ладонью, в таком случае используется удлинитель спускового крючка, вместе с которым может применяться и боковой удлинитель приклада. В первом случае устройство позволяет долго не ставить оружие на предохранитель, и предохраняет от вывиха запястье, и уменьшает подброс при выстреле, а кроме уменьшения подброса, остальное присуще и остальным вариантам, а добавляется увеличение возможности стрельбы из-за укрытий.

Крепление к руке может быть скрыто длинными рукавами так что окружающие люди могут и не замечать наличия дополнительных элементов устройства, но будут видеть необычайную эффективность в использовании пешеходной опоры.

С помощью держателя можно удерживать какой-либо гаджет, например, 13 - планшет, ту же руку используя и для управления планшетом, что даже удобнее чем пользуясь двумя руками. Держателем с наплечной частью на креплении к держателю можно удерживать тяжелые предметы одной опущенной вниз рукой, при этом, линь своими концами будучи соединённым с концами держателей на обеих руках, по скользкому каналу на плечах передаёт часть усилия второй руке, но в направлении вверх. Например, так можно переносить тяжелый пулемёт, который с помощью второй руки можно быстро приподнять на уровень плеча. Багаж же удобнее прицеплять прямо к линю, это ненадолго может освободить рядом находящуюся руку. Имея на обеих руках держатели с тремя дополнительными держателями, где-либо на прогулке, можно одновременно пользоваться: книгой, блокнотом и карандашом одной рукой, а второй электронным планшетом.

Держатель универсальный в основном относится к ручным пешеходным опорам и служит для повышения их эффективности ходьбы и бега и для предохранения от излишних нагрузок, может употребляться скрыто под рукавами. Кроме посохов и палок для скандинавской ходьбы может удерживать, с возможностью пользования: инструмент, оружие, книги, гаджеты, багаж. 1 ил.

Держатель для посоха или инструментов, оружия, гаджетов, рулевого колеса, багажа, содержащий крепление к руке, отличающийся тем, что крепление к руке выполнено в виде стыковочной части в виде штока или кожуха, с возможностью крепления к рукаву одежды, или лямке, или налокотнику, соединенное со стыковочной частью держателя, выполненного в виде штыря, или тела с отверстием, или желоба, при этом стыковочная часть держателя выполнена с возможностью крепления к удерживаемому предмету, посредством имеющегося как минимум с двух сторон закрытого пространства внутри стыкуемой части, со свободным выходом из него вверх, или вниз, или перпендикулярно, или около перпендикулярно соединяемого удерживаемого предмета.
