ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ РАССЫПАЕМОСТИ СТЕКЛОЖГУТА Советский патент 1968 года по МПК C03B37/16

Предлагается прибор для определения рассыпаемости стекложгута, который повышает производительность. Для этого он содержит резальное устройство для рубки жгута на отрезки заданной длины, выполненное в виде пары подающих валиков и ножевого барабана и установленное над окном крышки камеры с выдвижным дном. Одна из торцовых стенок камеры имеет регулируемые шторки, а другая соединена с вентилятором.

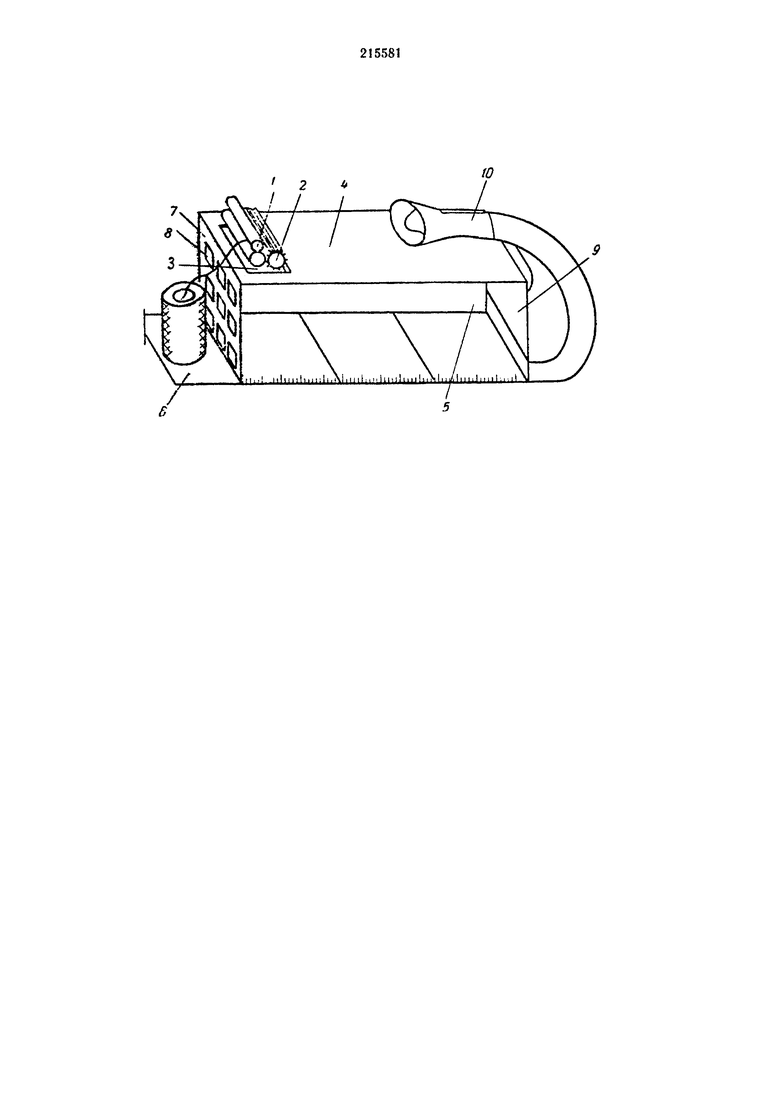

На чертеже схематично изображен предлагаемый прибор. Он содержит резальное устройство для рубки стекложгута на отрезки заданной длины, выполненное в виде пары подающих валиков 1, и ножевого барабана 2 и установленное над окном 3 крышки 4 камеры 5 с выдвижным дном 6. Торцовая стенка 7 камеры 5 имеет регулируемые шторки 8 для забора воздуха, а торцовая стенка 9 соединена с всасывающим вентилятором 10.

Работает прибор следующим образом.

Испытываемую бухту стекложгута устанавливают у прибора, жгут заправляют в подающие валики 1 резального устройства. Затем включают резальное устройство и вентилятор 10, и отрезки жгута заданной длины под действием силы тяжести и потока воздуха, создаваемого вентилятором 10 и шторками 8, падают на дно 6 камеры 5. При этом поток воздуха рассортировывает свободно падающие отрезки жгута.

В соответствии с тем, на какие компоненты рассекается жгут при рубке, эти компоненты и занимают свое определенное место на дне камеры.

Прибор для определения рассыпаемости стекложгута, отличающийся тем, что, с целью повышения производительности, он содержит резальное устройство для рубки жгута на отрезки заданной длины, выполненное в виде пары подающих валиков и ножевого барабана и установленное над окном крышки камеры с выдвижным дном, одна из торцовых стенок которой имеет регулируемые шторки, а другая соединена с вентилятором.
