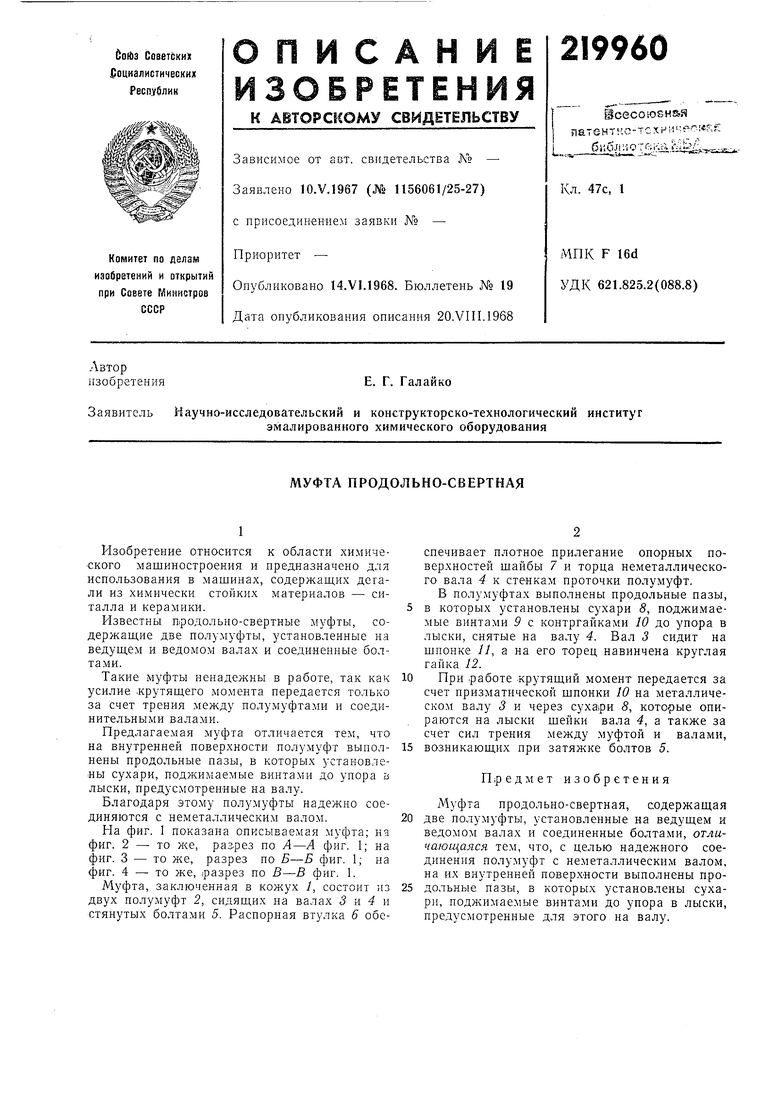

МУФТА ПРОДОЛЬНО-СВЕРТНАЯ Советский патент 1968 года по МПК F16D1/04

Описание патента на изобретение SU219960A1

Изобретение относится к области химического машиностроения и предназначено для использования в машинах, содержаш.их детали из химически стойких материалов - ситалла и керамики.

Известны вродольно-свертные муфты, содержаш;ие две полумуфты, установленные на ведуш,ем и ведомом валах и соединенные болтами.

Такие муфты ненадежны в работе, так как усилие .крутяш,его момента передается только за счет трения между полумуфтами и соединительными валами.

Предлагаемая муфта отличается тем, что на внутренней поверхности полумуфт выполнены продольные пазы, в которых установлены сухари, поджимаемые винтами до упора в лыски, предусмотренные на валу.

Благодаря этому полу.муфты надежно соединяются с неметаллическим валом.

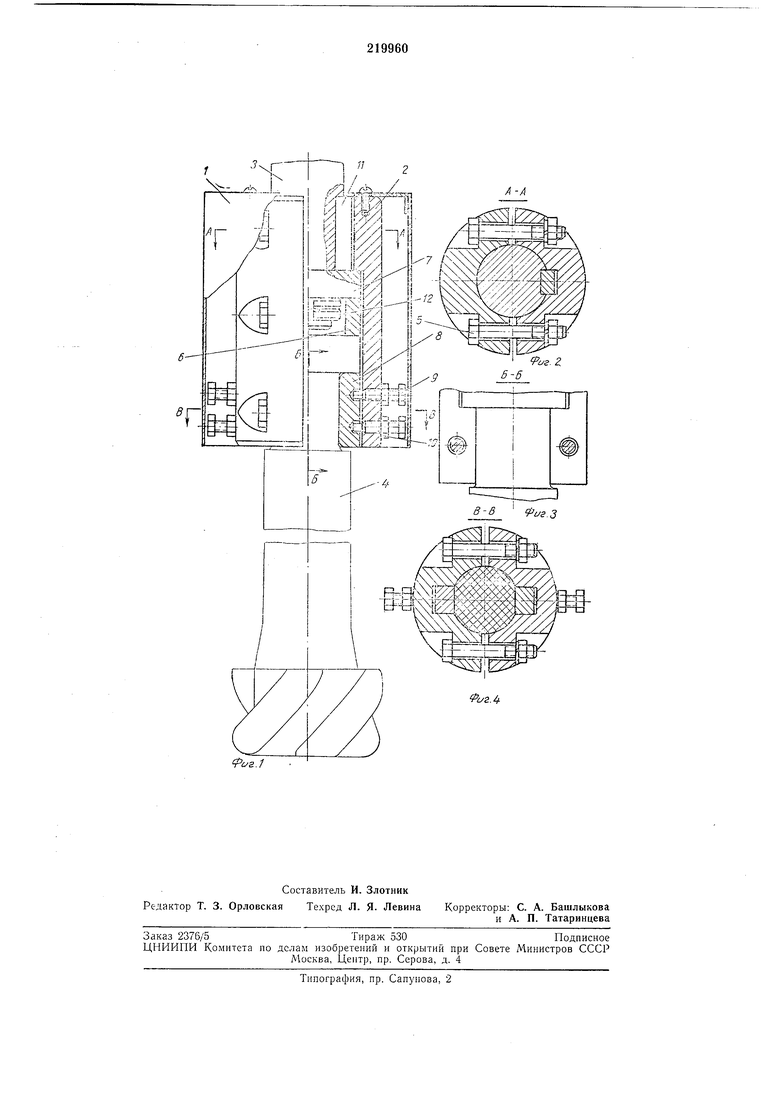

На фиг. 1 показана описываемая муфта; на фиг. 2 - то же, раз.рез по А-Л фиг. 1; на фиг. 3 - то , разрез по Б-Б фиг. 1; на фиг. 4 - то же, |разрез по В-В фиг. 1.

Муфта, заключенная в кожух /, состоит из двух полумуфт 2, сидяших на валах 3 и 4 стянутых болтами 5. Распорная втулка 6 обеспечивает плотное прилегание опорных поверхностей шайбы 7 и торца неметаллического вала 4 к стенкам проточки полумуфт.

В полумуфтах выполнены продольные пазы, в которых установлены сухари 8, поджимаемые винтами 9 с контргайками 10 до упора в лыски, снятые на валу 4. Вал 3 сидит на шпонке //, а на его торец навинчена круглая гайка 12.

При .работе .крутяший мо.мент передается за счет нризматической шпонки 10 на металлическом валу 3 и через суха1ри 8, которые опираются на лыски шейки вала 4, а также за счет сил трения между муфтой и валами,

возникаюш,их при затяжке болтов 5.

П1редмет изобретения

Муфта продольно-свертная, содержащая две полумуфты, установленные на ведуш,ем и ведомом валах и соединенные болтами, отличающаяся тем, что, с целью надежного соединения полу.муфт с неметаллическим валом, на их внутренней поверхности выполнены продольные пазы, в которых установлены сухари, поджимаемые винтами до упора в лыски, предусмотренные для этого на валу.

,х I /

f/li / л. /

.-г далззп

v;/;;., и

Л-/}
