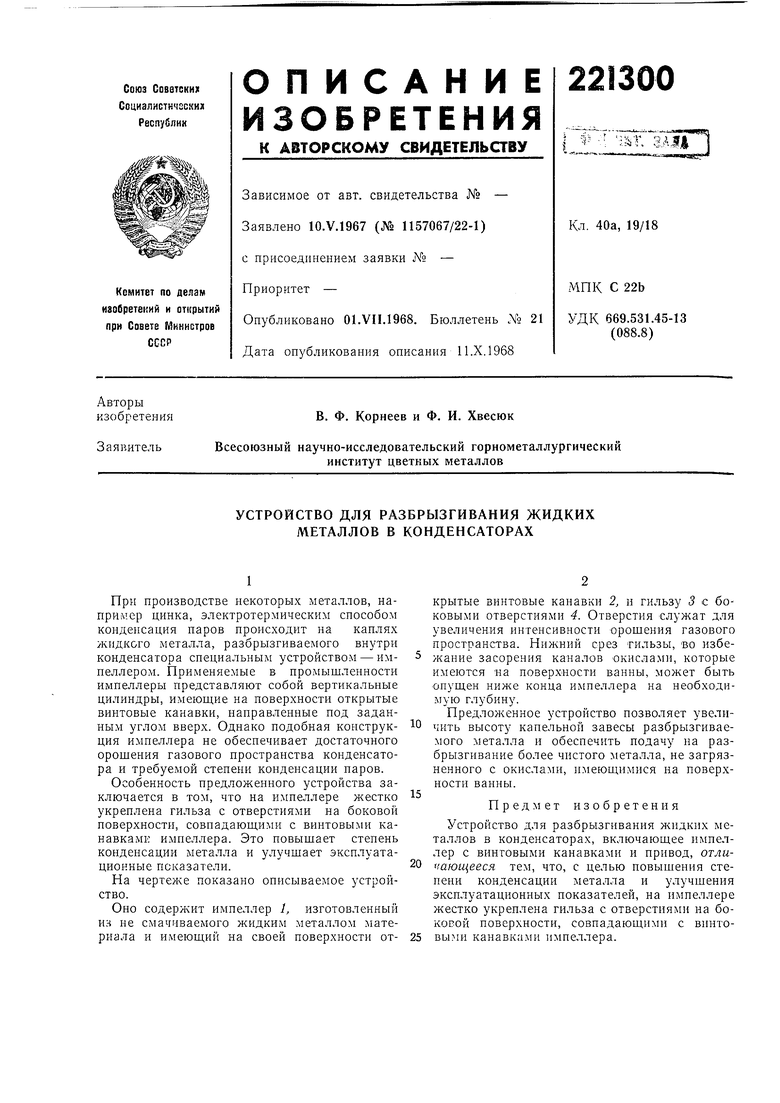

УСТРОЙСТВО для РАЗБРЫЗГИВАНИЯ ЖИДКИХ Л\ЕТАЛЛОВ В КОНДЕНСАТОРАХ Советский патент 1968 года по МПК F28B9/04 C22B19/18

При производстве некоторых металлов, например цинка, электротермическим способом конденсация паров происходит на каплях жидкого металла, разбрызгиваемого внутри конденсатора специальным устройством - импеллером. Применяемые в промышленности импеллеры представляют собой вертикальные цилиндры, имеющие на поверхности открытые винтовые канавки, направленные под заданным углом вверх. Однако подобная конструкция импеллера не обеспечивает достаточного орошения газового пространства конденсатора и требуемой степени конденсации паров.

Особенность предложенного устройства заключается в том, что на импеллере жестко укреплена гильза с отверстиями на боковой поверхности, совпадаюшими с винтовыми канавками импеллера. Это повышает степень конденсации металла и улучшает эксплуатационные показатели.

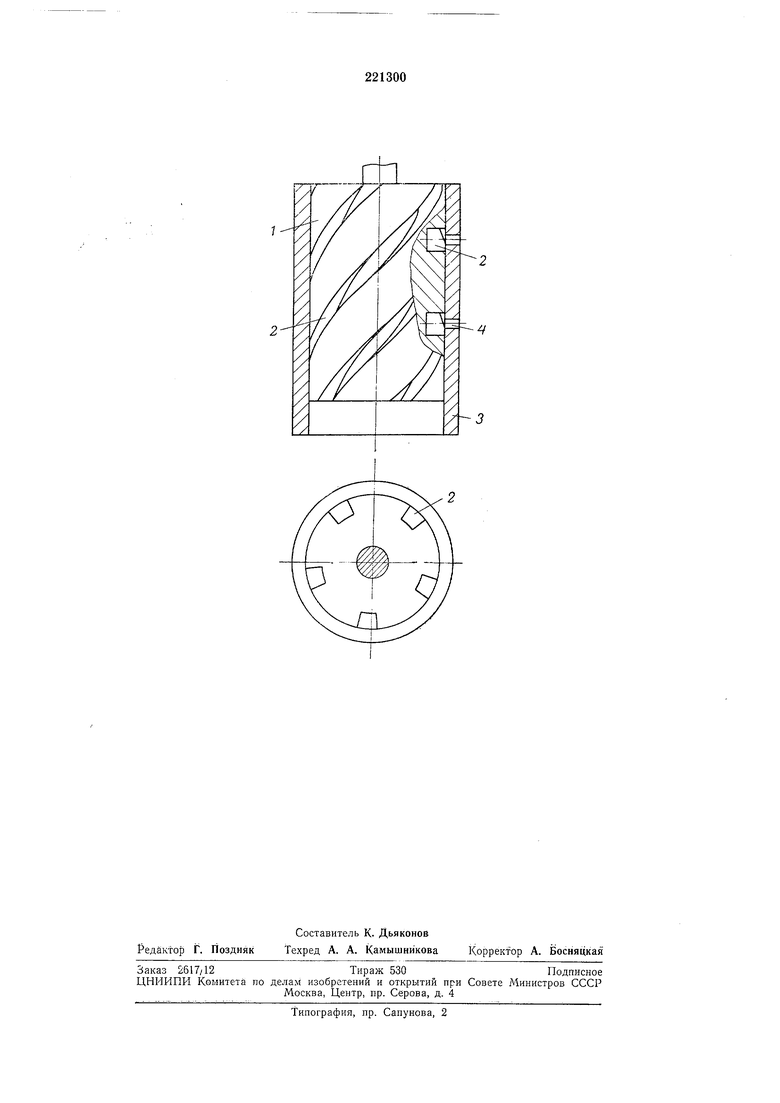

На чертеже показано описываемое устройство.

Оно содержит импеллер 1, изготовленный ин не смачиваемого жидким металлом материала и имеюш,ий на своей поверхности открытые винтовые канавки 2, и гильзу 3 с боковыми отверстиями 4. Отверстия служат для увеличения интенсивности орошения газового пространства. Нижний срез тильзы, во нзбежание засорения каналов окисла.ми, которые имеются на поверхности ванны, может быть опуш,ен ниже конца импеллера на необходимую глубину. Предложенное устройство позволяет увелио

чить высоту капельной завесы разбрызгиваемого металла и обеспечить подачу на разбрызгивание более чистого металла, не загрязненного с окисла: 1и, имеюш,имися на поверхности ванны.

Предмет изобретения

Устройство для разбрызгивания л идких металлов в конденсаторах, включаюш,ее импеллер с винтовыми канавками и привод, отличающееся тем, что, с целью повышения степени конденсации металла и улучшения эксплуатационных показателей, на импеллере жестко укреплена гильза с отверстиями на боковой поверхности, совпадаюш,ими с винтовыми канавками импеллера.
