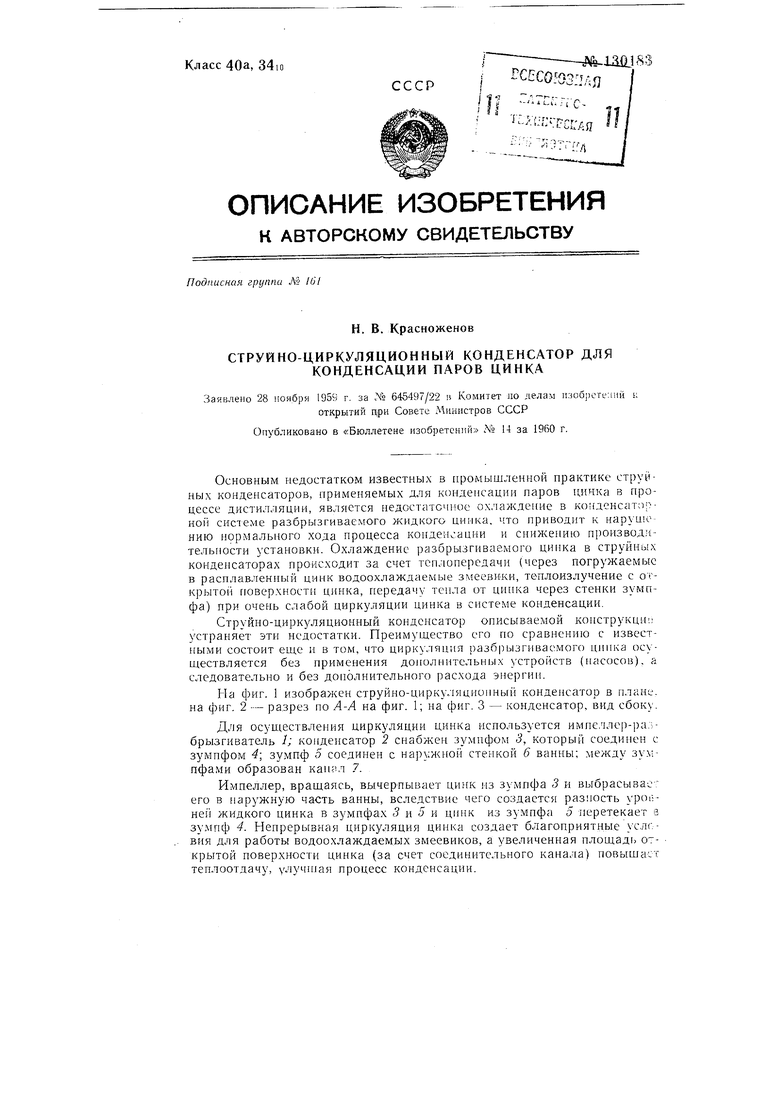

Струйно-циркуляционный конденсатор для конденсации паров цинка Советский патент 1960 года по МПК C22B19/18

Основным недостатком известных в промышленной практике CTpyvtных конденсаторов, применяемых для коидеисацин паров цинка в процессе дистилляции, является недостатсмиое охлаждение в конденсаторнон cHcicMe разбрг згиваемого жидкого цинка, что приводит к наруню нию нормального хода процесса конденсации и снижению нроизводмтелыюсти установки. Охлаждение разбрызгиваемого цинка в струйных конденсаторах происходит за счет теплопередачи (через погружаемые в раснлавленный цинк водоохлаждаемые змеевики, тенлоизлучение с открытой поверхностн цинка, нередачу тепла от цннка через степки зумпфа) при очень слабой циркуляции цинка в системе конденсации.

Струйно-циркуляционный конденсатор описываемой конструкци устраняет эти недостатки. Преимущество его по сравнению с известными состоит еще и в том, что циркуляция разбрызгиваемого цннка осуществляется без применения донолпительных устройств (насосов).а следовательно и без дополнительного расхода энергии.

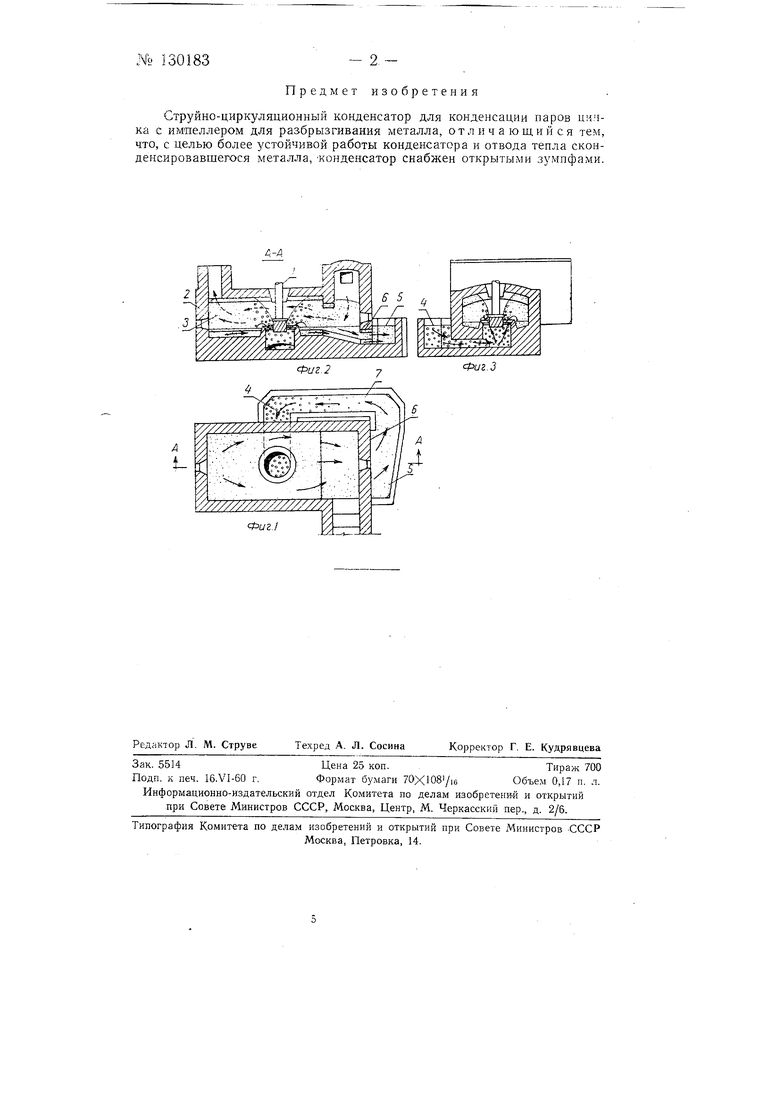

На фиг. I изображен струйно-циркуляциошчый конденсатор в нлане. на 4)иг. 2 -- разрез по А-А на фиг. I; на фиг. 3 - конденсатор, вид сбоку.

Для осуществления циркуляции цинка исиользуетея имнсллср-pa.v брызгиватель 1; конденсатор 2 снабжен зумпфом 5,который соединен с зумпфом 4 зумпф о соединен с наружной стенкой 6 ванны; между зумпфами образован 7.

Импеллер, вращаясь, вычерпывает цинк из зумпфа 3 и выбрасывае: его в наружную часть ванны, вследствие чего создается разность урог:нен жидкого цинка в зумпфах 3 и 5 и цинк из зумпфа 5 перетекает а зумпф 4. Непрерывная циркуляция цинка создает благоцриятные условия для работы водоохлаждаемых змеевиков, а увеличенная площадь открытой поверхности цинка (за счет соединительного канала) повышает теплоотдачу, улучн1ая процесс конденсации.

JMo 130183

Предмет изобретения

Струйно-циркуляционный конденсатор для конденсации паров цнчка с импеллером для разбрызгивания металла, отличающийся те.м, что, с целью более устойчивой работы конденсатора и отвода тепла сконденсировавшегося металла, конденсатор снабжен открытыми зумпфами.

2

F;
