ЗУБЧАТО-РЕЕЧНЫЙ ПРУЖИННЫЙ МЕХАНИЗМ ОГРАНИЧЕНИЯ ВЕЛИЧИНЫ КРУТЯЩЕГО МОМЕНТА Советский патент 1968 года по МПК F16H59/00

Известны зубчато-реечные пружинные механизмы ограничения величины крутящего момента, содержащие зубчатое колесо, находящееся в зацеплении с подпружиненной рейкой, и связанные кинематически с концевыми выключателями электрической цепи питания электродвигателя.

Описываемый механизм предназначен для двухстороннего торможения зубчатого венца планетарной передачи, применяемой, например для привода шпинделя трубопроводной арматуры. Этот зубчато-реечный пружинный механизм ограничения величины крутящего момента отличается от известных тем, что рейка удерживается с двух сторон шайбами, прижатыми к упорам корпуса пружинами, каждая из которых имеет независимую регулировку затяжки.

Это позволяет осуществлять настройку механизма на неодинаковые величины предельных крутящих моментов в двух направлениях.

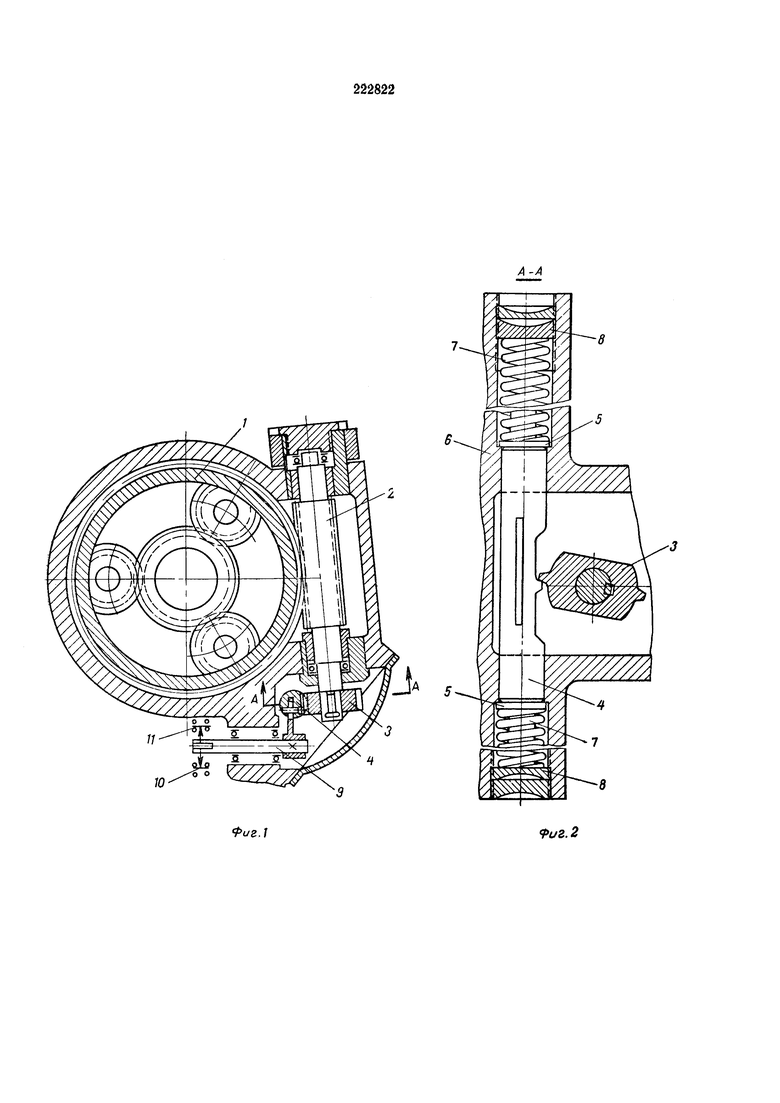

На фиг. 1 показано устройство планетарной передачи, снабженной механизмом ограничения величины крутящего момента; на фиг. 2 представлена в увеличенном масштабе конструкция зубчато-реечного пружинного механизма (разрез по А-А на фиг. 1).

Описываемый механизм ограничивает величину крутящего момента торможения зубчатого венца 1 планетарной передачи, который находится в постоянном зацеплении с несамотормозящимся червяком 2. На валу последнего закреплено зубчатое колесо 3 зубчато-реечного пружинного механизма. Рейка 4 этого механизма предохранена от поворачивания и может совершать лишь возвратно-поступательные движения. Колесо 3 и рейка 4 могут иметь произвольные числа зубцов. В частном случае рейка может иметь только один зубец, как это показано на фиг. 2. Торцы рейки упираются в шайбы 5, ограничивающие ее перемещения. Шайбы прижаты к упорам корпуса 6 пружинами 7. Затяжка каждой из пружин регулируется винтами 8. При различной затяжке пружин механизм будет срабатывать в двух направлениях при неодинаковых значениях крутящего момента торможения венца 1 планетарной передачи.

Рейка 4 кинематически связана с валиком 9, воздействующим на концевые выключатели 10 и 11, обеспечивающие остановку электродвигателя привода при срабатывании зубчато-реечного пружинного механизма.

Зубчато-реечный пружинный механизм ограничения величины крутящего момента, предназначенный, например, для двухстороннего торможения зубчатого венца планетарной передачи, содержащий зубчатое колесо, находящееся в зацеплении с подпружиненной рейкой, связанный кинематически с концевыми выключателями электрической цепи питания электродвигателя, отличающийся тем, что, с целью обеспечения возможности осуществления настройки механизма на неодинаковые величины предельных крутящих моментов в двух направлениях, рейка удерживается с двух сторон шайбами, прижатыми к упорам корпуса пружинами, каждая из которых имеет независимую регулировку затяжки.
