СМАЗОЧНАЯ МАШИНА Советский патент 1968 года по МПК F16N13/22

Известны смазочные машины, содержащ е корпус с резервуарами для масла и воды, насосы низкого и высокого давлений с общи.м электроприводом, распределительные устройства, смазочные пистолеты и систему принудительной циркуляции 11 автоматического иодогрева воды.

Предлагаемая смазочная машина отличается от известных тем, что насос высокого давления выполнен многосекционным, а каждая секция связана через распределительные устройства со смазочными пнстолетами, причем давление на линии нагнетання устанавливается предохранительным клапаном, вмонтированным в корнус л асляного резервуара.

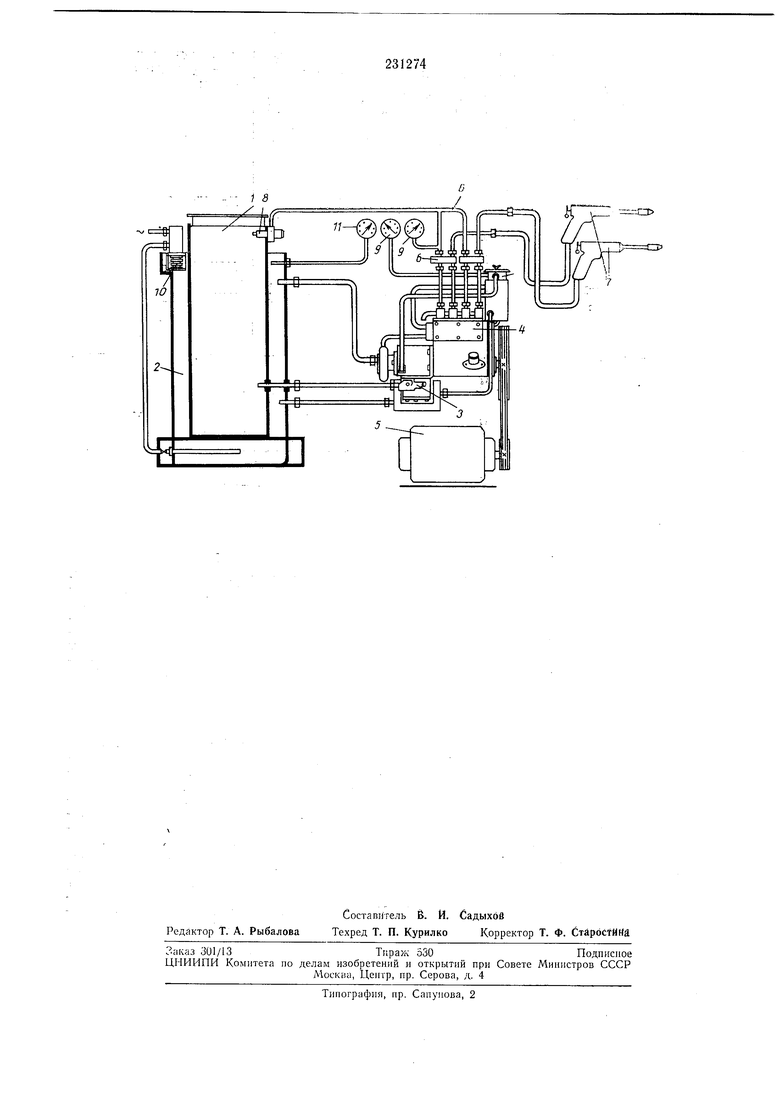

На чертеже изображена принципиальная схема опнсываемой смазочной машнны.

Перед пуском предварительно включается автоматический подогрев воды в корпусе, имеющем отдельные резервуары / и 2 соответственно для масла и воды.

Одновременно происходит подогрев насосов 3 и 4 низкого и высокого давлений.

При включении общего электропривода 5 насосов маслоподкачиваемое насосом низкого давления, нагнетается через секции насоса высокого давления и раснределительные устройства 6 к смазочным пистолетам 7, давление в которых регулируется предохранительным клапаном 8, вмонтированным в корнус. Контроль низкого и высокого давлений масла осуществляется манометрами 9, а температуры воды, устанавливаемой термореле 10, - дистанционным термометром 11.

Предмет изобретения

Смазочная машина, содержащая корпус с резервуарами для масла и воды, насосы низкого и высокого давлений с общил электроприводом, распределительные устройства, смазочные пистолеты и спстему принудительной циркуляции и автоматического подогрева воды, отвечающаяся телг, что, с целью повышенпя пропзводительности и упрощения эксплуатации, насос высокого давления выполнен многосекционным, а каждая секция связана через распределительные устройства со смазочными иистолетами, приче.м давление на линии нагнетания устанавливается предохранительным клапаном, вмонтированным в корпус масляного резервуара.
