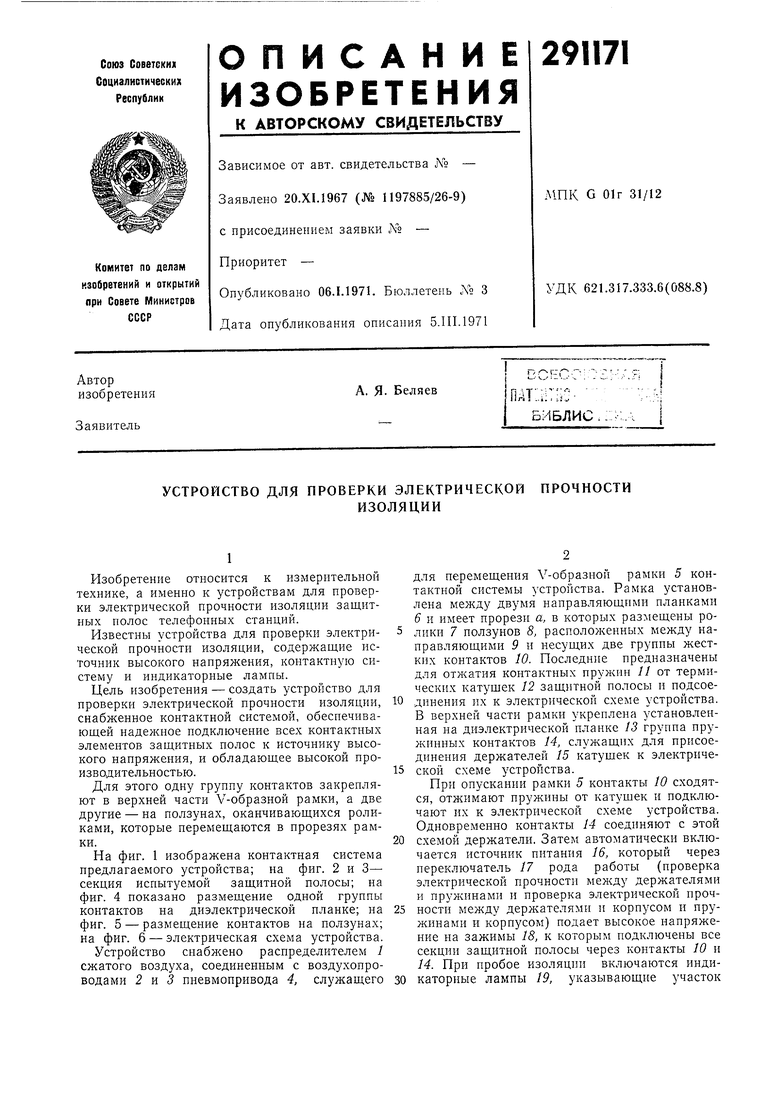

УСТРОЙСТВО для ПРОВЕРКИ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИизоляции Советский патент 1971 года по МПК G01R31/12

Изобретение относится к измерительной технике, а именно к устройствам для проверки электрической прочности изоляции защитных полос телефонных станций.

Известны устройства для проверки электрической прочности изоляции, содержащие источник высокого напряжения, контактную систему и индикаторные лампы.

Цель изобретения - создать устройство для проверки электрической прочности изоляции, снабженное контактной системой, обеспечивающей надежное подключение всех контактных элементов защитных полос к источнику высокого напряжения, и обладающее высокой производительностью.

Для этого одну группу контактов закрепляют в верхней части V-образной рамки, а две другие - на ползунах, оканчивающихся роликами, которые перемещаются в прорезях рамки.

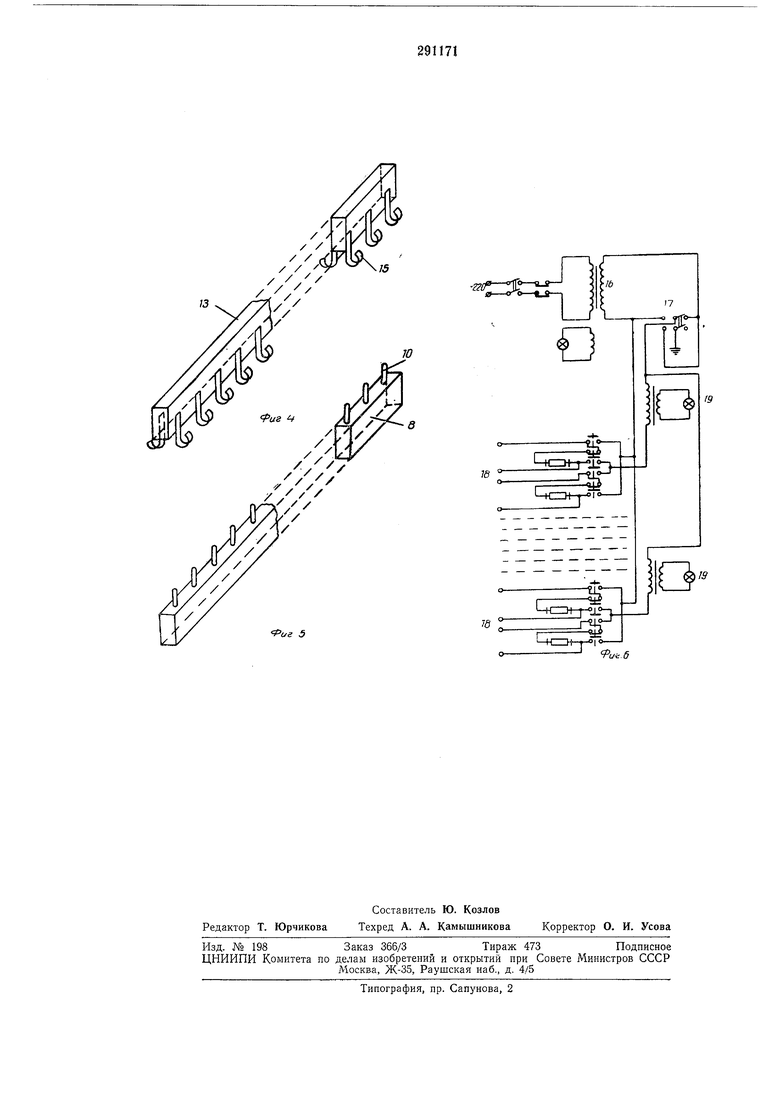

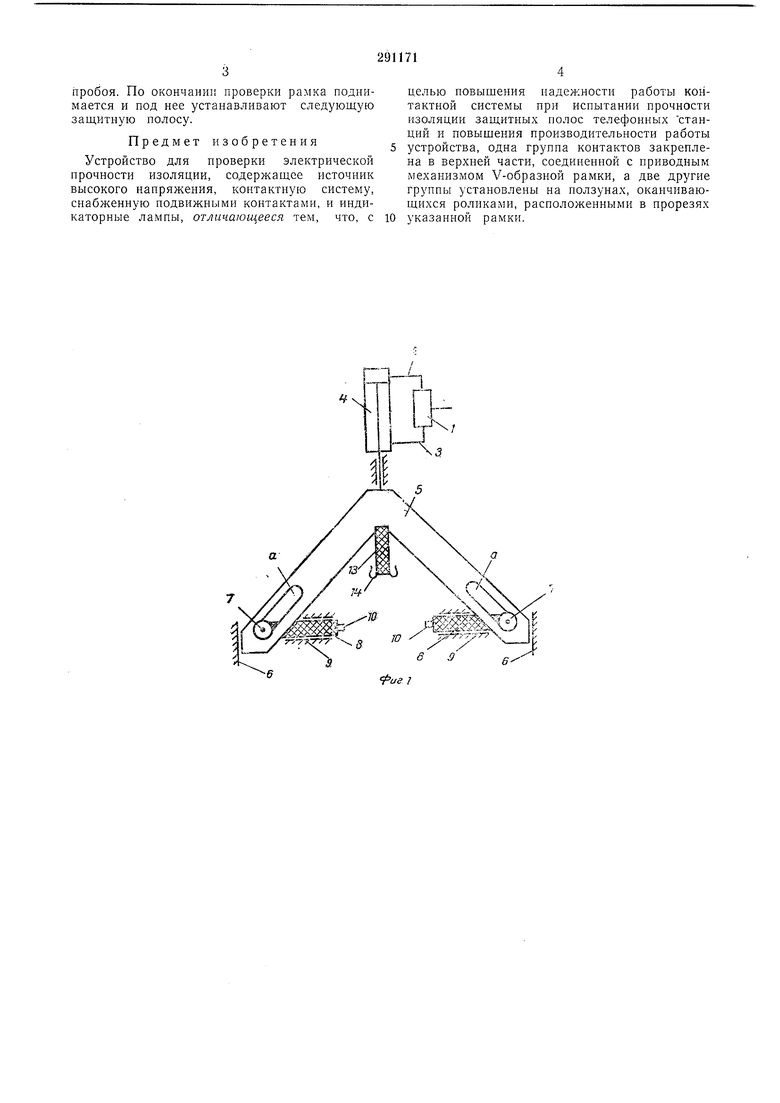

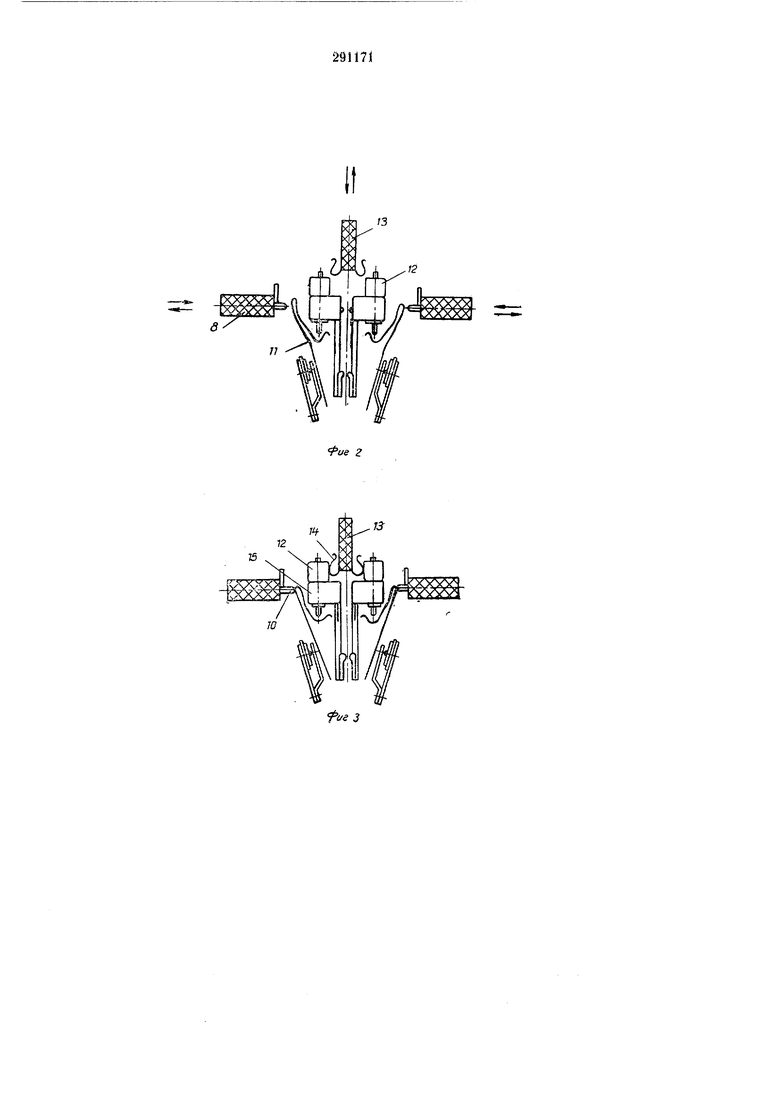

На фиг. 1 изображена контактная система предлагаемого устройства; на фиг. 2 и 3- секция испытуемой защитной полосы; на фиг. 4 показано размещение одной группы контактов на диэлектрической планке; на фиг. 5 - размещение контактов на ползунах; на фиг. 6 - электрическая схема устройства.

для перемещения V-образной рамки 5 контактной системы устройства. Рамка установлена двумя направляющими планками 6 и имеет прорези а, в которых размещены ролики 7 ползунов 8, расположенных между направляющими 9 и несущих две групны жестких контактов 10. Последние предназначены для контактных 11 от термических катущек 12 защитной полосы и подсоединения их к электрической схеме устройства. В верхней части рамки укреплена установленная на диэлектрической планке 13 группа пружинных контактов 14, служащих для присоединения держателей 15 катущек к электрической схеме устройства.

При опускании рамки 5 контакты 10 сходятся, отжимают пружины от катущек и подключают их к электрической схеме устройства. Одновременно контакты 14 соединяют с этой схемой держатели. Затем автоматически включается источник питания 16, который через переключатель 17 рода работы (проверка электрической прочности между держателями и пружинами и проверка электрической прочности между держателями и корпусом и пружинами и корпусом) подает высокое напряжение на зажимы 18, к которым подключены все секции защитной полосы через контакты 10 и 14. При пробое изоляции включаются индикаторные лампы 19, указывающие участок пробоя. По окончании проверки рамка поднимается и под нее устанавливают следующую защитную полосу. Предмет изобретения Устройство для проверки электрической прочности изоляции, содержащее источник высокого напряжения, контактную систему, снабженную подвижными контактами, и индикаторные лампы, отличающееся тем, что, с 5 10 целью повыщения надежности работы контактной системы при испытании прочности изоляции защитных полос телефонных станций и повышения производительности работы устройства, одна группа контактов закреплена в верхней части, соединенной с приводным механизмом V-образной рамки, а две другие группы установлены на ползунах, оканчивающихся роликами, расположенными в прорезях указанной рамки.
