КАНАТОУКЛАДЧИК Советский патент 1972 года по МПК B66D1/36

Извест 1Ы каиатоукладчики, содержащие иаиравляюаи1е и ходовой винт с кареткой, несущей прижимное роликовое устройство.

Цель изобретения - повышение эффективности многослойной укладки каната на гладкий барабан лебедки. Для этого ролики нрнжимного ycTpoiiCTBa в иредлагаемом канатоукладчнке установлены на закрепленном на каретке поворотном иодиружинеином рычаге посредством шаровой опоры.

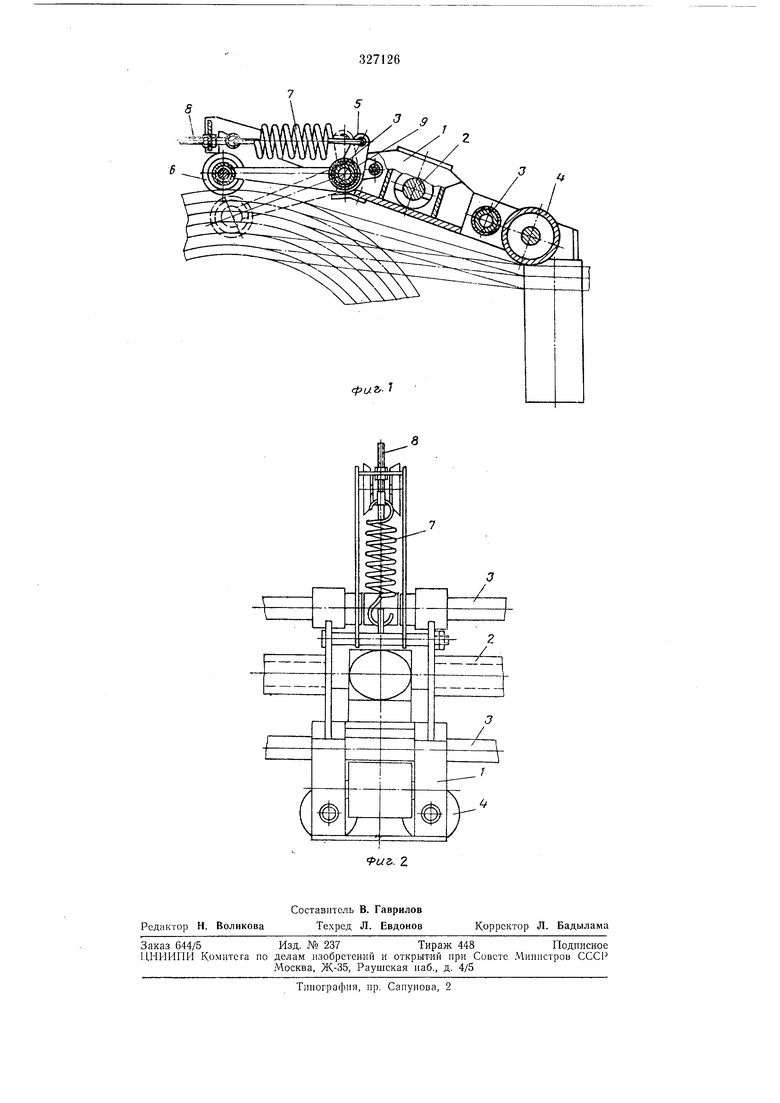

На фиг. 1 изображен предлагаемый капатоукладчик, вид сбоку; иа фиг. 2 - то же, вид в плане.

Канатоукладчик содержит каретку 1, подвижную вдоль винта 2 и направляющих 3.

На каретке расноложены ролики 4 и двуплечий рычаг 5 с прижимными роликамп 6 и пружиной 7, соединенной с регулировочным винтом 8.

Двуплечий рычаг устаиовлеп иа втулке 9, скользящей по направляющей 3, и расположен между опорами кареук.

Прнл имные ролики насажены на ось, нмеющую шаровую щейку и установленную в разъемном подщнпнике. Шаровая опора позволяет роликам самоустапавливаться при изменеиии напра15леиия движения каретки. Ролики носгояиио прижаты к последнему навиваемому пнтк у каната.

Н р е д м е т изобретения

Канатоукладчик, содержащий направляющне и ходовой винт с кареткой, несущей прижимное роликовое устройство, отличающийся тем, что, с целью новыщенпя эффективности многослойной укладки каната на гладкий барабаи лебедки, ролики прижимиого устройства установлены на закрепленном иа каретке поворотном подпружиненном рычаге посредством н аровой опоры.
