СВОДЧАТОЕ ПОКРЫТИЕ Советский патент 1934 года по МПК E04B7/10

Предлагаемое сводчатое покрытие составлено из одинаковых ребристых плит, снабженных посредине поперечными ребрами с целью образования на покрытии сплошных продольных ребер для использования их в качестве ветровой связи.

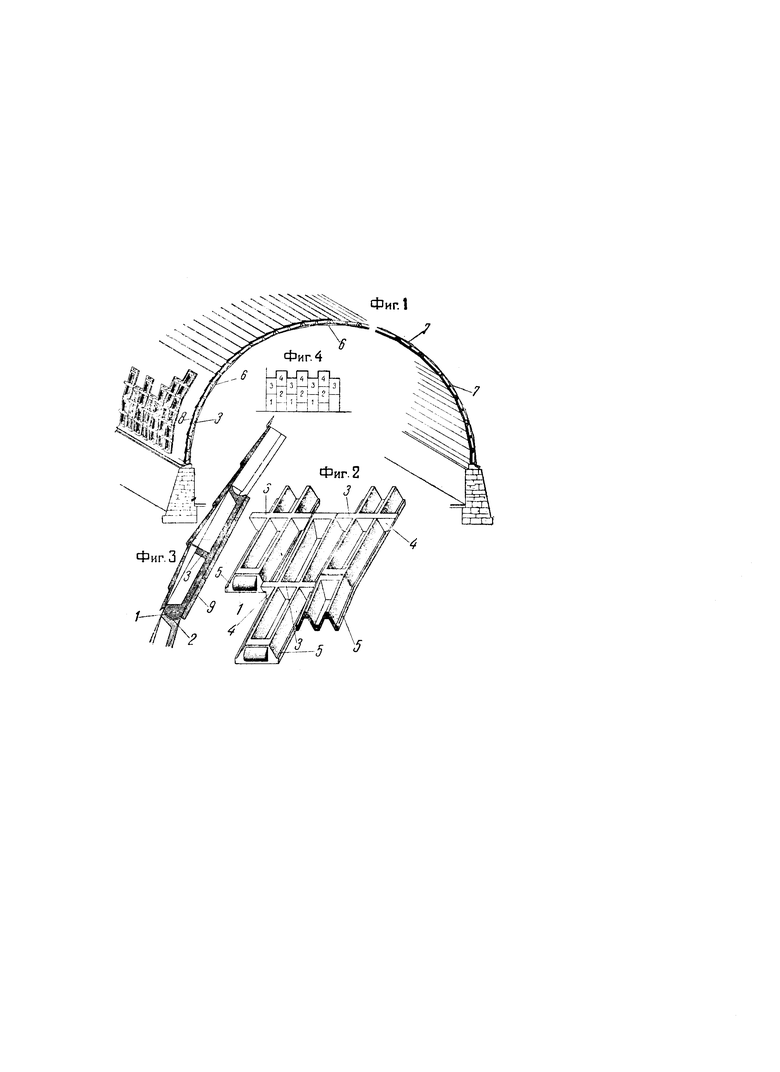

На чертеже фиг. 1 изображает перспективный вид сводчатого покрытия; фиг. 2 - перспективный вид ребристых плит в покрытии; фиг. 3 - продольный разрез ребристых плит; фиг. 4 - схему монтажа покрытия.

Каждая ребристая плита на торцах снабжена полукруглым выступом 1 (фиг. 2 и 3) и сответствующим ему углублением 2, благодаря которым достигается шарнирное соединение плит, уложенных в покрытие. Посредине плиты снабжены поперечными ребрами 3 с боковыми выступами 4, предназначенными опираться на продольные закраины 5 соседних плит у их стыка.

Монтаж сводчатого покрытия предлагаемыми плитами показан на фиг. 4 и производится следующим образом. Первый ряд 1-1 выполнен чередующимися целыми и половинчатыми плитами, после укладки которых образуется зубчатая линия. В углубления этой зубчатой линии входит второй ряд 2-2 таких же плит, образуя новую такую же зубчатую линию, в которую входит третий ряд 3-3 плит, и так повторяется до окончательного покрытия свода. Все поперечные ребра 3 плит (фиг. 3) расположены на одном уровне, создавая таким образом ветровую связь. Благодаря такому расположению плит образуются два полигона 6 и 7 (фиг. 1), один из которых будет вписанный, а другой - описанный по отношению к кругу свода.

Этот способ укладки плит в конструкции, по мнению заявителя, дает возможность второго укрепления, кроме вышеуказанной ветровой связи, так как кровельные фибролитовые плиты 8, расположенные на описанном полигоне 7, связывают три ряда конструктивных плит, а внутренняя облицовка 9 из таких же фибролитовых плит прикреплена по вписанному полигону 6. Таким образом получается жесткое соединение всех элементов, которые со своей стороны не влияют на кубатуру самого строения в смысле ее уменьшения.

Предлагаемая конструкция из ребристых плит, по мнению изобретателя, может иметь широкое применение в сельском хозяйстве, в особенности, в степных районах Союза, где она даст большое облегчение в части транспорта, рабсилы, финансирования и сокращения сроков работы.

Сводчатое покрытие, составленное из отдельных ребристых плит, отличающееся тем, что уложенные в покрытие плиты соединены посредством полукруглых выступов 1 и углублений 2 в торцах и имеют в средине поперечные ребра 3 с боковыми выступами 4, предназначенными опираться на продольные закраины 5 соседних плит у их стыка, с целью образования на покрытии сплошных продольных ребер, для использования их в качестве ветровой связи.
